多段拼接式工业输送管道组件结构设计

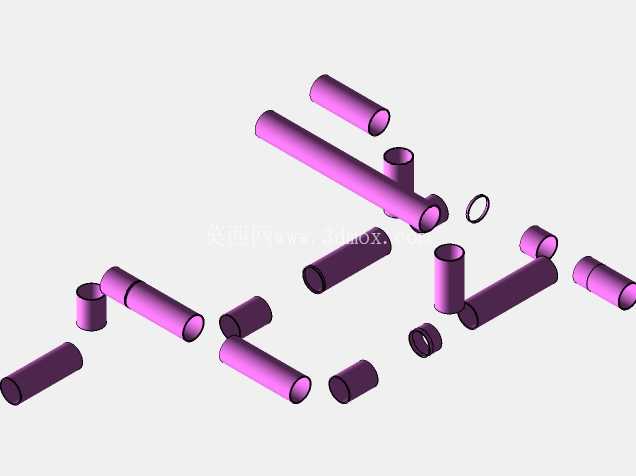

　　不同长度的管段对应不同的走管距离，短管段用来做相邻接口的近距离衔接，长管段负责跨区域的通路连接，斜向布置的管段则用来调整管路的整体走向，不需要额外增加弯头配件就能完成角度偏移，减少了管路的连接节点，也就降低了介质泄漏的风险。设计过程中最先确定的是管段的连接边界，所有管段的端面都做了平口处理，配合配套的环形密封件，安装时只需要将管段对齐接口，压紧密封环就能完成密封，不需要做焊接或者螺纹攻丝，在实验台需要频繁调整管路布局的场景下，这种快拆式的拼接结构能大幅缩短管路改造成本，不需要专门的管工操作，普通实验人员就能完成管路的拆装调整。这套管路组件的设计，最初是针对小型化工实验台的介质输送需求做的方案，在实际的车间现场，这类分散式管段的布局往往受限于设备安装空间，不能直接用整根长管走通路径，所以拆分出不同长度、不同朝向的管段，配合密封环做拼接，才能绕开设备上的电机支架、操作面板等突出结构，完成流体通路的搭建。从结构特性来看，所有管段都采用等径通腔设计，内壁做了等壁厚处理，避免介质在管内流动时出现局部紊流，尤其是输送低粘度实验试剂的时候，等径结构能减少流阻损失，保证末端出口的流量稳定。

　　考虑到安装时的空间避让需求，每一段管段的外轮廓都做了无突出结构设计，管身外壁光滑无凸起，在贴近设备壳体布置的时候，不会和设备外壳出现卡滞，管段的外径统一，配套的固定管卡可以通用，不需要针对不同管段单独定制固定件，降低了配件的采购和管理成本。在实际应用场景里，这类拼接管路除了用在小型实验台，也能适配小型水处理设备的内部通路搭建，还有气动设备的气路输送场景，因为管段拆分灵活，可以根据实际的安装空间自由组合走管路径，不需要提前定制特殊角度的弯头，对于小批量定制化的设备生产来说，能减少管路配件的备货种类，缩短设备的装配周期。

　　从安装边界来看，所有管段的最小转弯半径都控制在合理范围，不会因为弯折角度过大导致管腔变形，密封环的厚度经过反复验证，在压紧状态下不会出现过度形变堵塞管路，也不会因为压缩量不够出现密封失效，管段的端面垂直度有严格的公差要求，保证拼接时两个管段的同轴度，避免出现通腔错位导致的流道变窄问题。在布局设计上，分散的管段可以根据现场需求组合成水平输送、垂直输送、斜向引流等多种通路形式，不需要额外增加转接配件，比如在设备内部需要绕过电控模块的时候，可以用几段短管搭配斜向管段，组合出绕开障碍物的走管路径，全程不需要截断管材，只需要通过密封环拼接就能完成通路搭建，后期如果需要调整管路走向，只需要拆开对应的连接节点，更换管段的组合顺序就能完成改造，不会造成管材的浪费。

　　另外，这套管路组件的所有管段都采用统一的通径设计，不管是长管还是短管，内部的通流面积完全一致，不会因为管段拼接出现通径变化导致的压力波动，对于需要稳定输送压力的气动回路或者试剂输送回路来说，这种设计能保证整个管路的压力损失均匀，方便在回路中设置压力检测点，不需要考虑不同管段的压损差异做额外的参数补偿。在装配逻辑上，管段的拼接没有方向限制，任意两个同规格管段都可以通过密封环连接，安装时不需要区分管段的前后方向，降低了装配时的出错概率，对于流水线装配的场景来说，能减少装配人员的判断步骤，提升整体的装配效率。密封环采用嵌入式安装定位，在管段对接时不会出现密封环移位的问题，即使是在有轻微振动的设备上使用，密封环也不会因为长期振动出现偏移脱出，保证管路长期运行的密封可靠性。
