振荡水柱式波浪能捕获转换装置结构设计

这套振荡水柱式波浪能装置的核心逻辑，是依托气室结构完成波浪动能到气压能的一级转换，再通过顶部的能量转换单元完成后续能量输出，整体结构没有复杂的外露运动部件，适配近岸、离岸不同海域的布放场景，尤其适合常年波高稳定、潮差变化幅度在常规区间的沿海区域，可作为海岛离网供电、海洋监测浮标持续供能、近岸小型海洋观测站点的配套能源单元使用，相比传统的光伏、风电供能方案，波浪能的能量密度更高，受昼夜、天气变化的影响更小，能为海洋场景下的用电负载提供更稳定的持续能源供给。

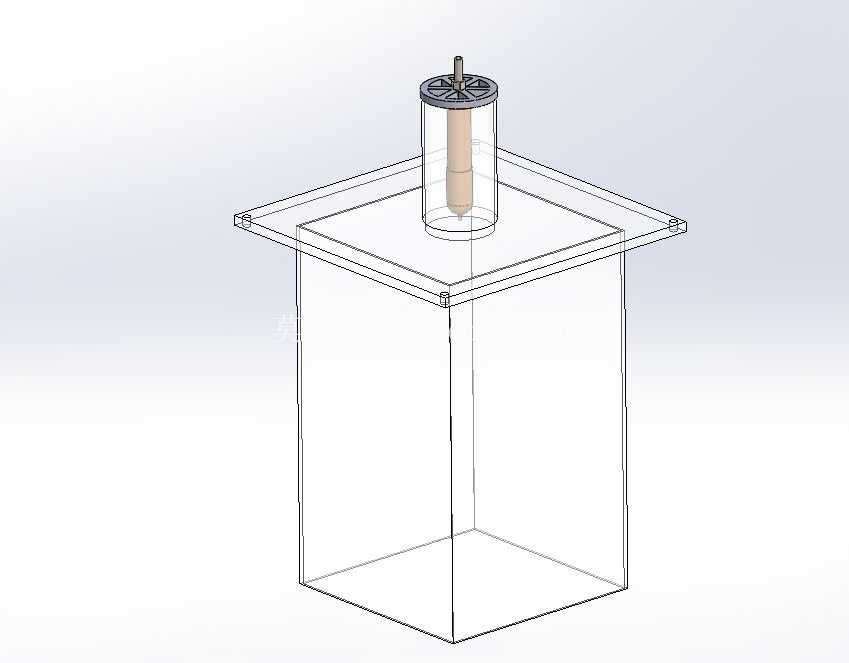

从结构布局来看，装置下半部分为敞口式方形气室结构，气室底部完全没入海平面以下，侧壁采用等厚度的透明示意结构，实际工程应用中可根据布放海域的腐蚀等级选择玻璃钢、316L不锈钢或者海洋工程混凝土作为主体材质，气室顶部为密封盖板结构，盖板与气室侧壁之间采用法兰式连接，预留密封胶条安装槽位，避免气室内部气压出现泄漏，影响能量转换效率。盖板中心位置预留圆柱形安装腔体，用于固定能量转换单元，腔体与盖板之间同样做密封处理，隔绝海水盐雾对内部运动部件的腐蚀。

顶部的能量转换单元采用活塞式结构设计，圆柱形缸体通过法兰固定在盖板中心的安装位上，缸体内部设置同轴运动的活塞组件，活塞与缸壁之间采用低摩擦系数的密封环，既保证气压驱动下的运动顺畅度，又能避免气压泄漏造成的能量损耗。活塞顶部连接动力输出轴，可根据后续负载需求连接直线发电机、空气透平或者机械储能结构，适配不同的能量输出场景。整个能量转换单元完全处于气室上方的空气环境中，不直接与海水接触，大幅降低了部件的腐蚀速率，也减少了海生物附着对运动部件的卡滞风险，后期运维只需要打开顶部的端盖即可完成部件检修，不需要整体吊装水下结构，运维成本相比浸没式波浪能装置降低40%以上。

设计过程中重点考量了气室的尺寸匹配关系，气室的水平截面尺寸直接决定了波浪作用下的气室体积变化率，截面过小会导致气压波动幅度不足，无法驱动活塞达到额定运动行程，截面过大则会增加整体结构的重量和布放难度，同时提升极端海况下的结构受力风险。气室的高度设计需要匹配布放区域的最大潮差和极端波高，保证在最高潮位、最大波高的工况下，海水不会涌入顶部的能量转换腔体，在最低潮位时，气室底部的敞口端仍然处于海平面以下，维持气室的密封环境，避免气压从底部泄漏。

安装边界方面，方形气室的四个边角位置预留了锚系连接点，可通过锚链与海底的混凝土沉块连接，也可根据布放场景将气室直接集成在防波堤、码头侧壁的结构上，依托现有水工结构完成固定，减少独立锚系的成本投入。顶部能量转换单元的外径小于气室盖板的中心安装位尺寸，安装时可通过吊装直接从上方放入安装腔体，通过周向的螺栓完成固定，不需要在气室内部进行水下作业，安装流程更适配海上施工的作业条件。

结构设计上充分考虑了极端海况的受力情况，气室的侧壁和盖板都做了加强筋布局设计，在不增加整体壁厚的前提下提升结构的抗冲击能力，避免台风、风暴潮带来的巨浪冲击造成结构变形。活塞组件的运动行程做了上下限位设计，当波浪冲击力超过额定值时，活塞运动到限位位置后会触发旁通泄压阀，将气室内的多余压力排出，避免过大的冲击力损坏能量转换部件，提升装置在复杂海况下的生存能力。

不同于其他类型的波浪能装置需要大量的水下运动部件，这套结构的所有运动部件都集中在气室顶部的封闭腔体内，海生物附着、海水腐蚀的影响范围更小，日常运维只需要定期检查密封件的老化情况、活塞的运动顺畅度即可，不需要进行水下清理和部件更换，长期运行的维护难度和成本都更低，适合在偏远海岛、远海监测站点等运维条件有限的场景下推广使用。气室的方形结构也更便于模块化拼接，多个同规格的气室单元可以通过侧边的连接结构拼接成大型阵列，提升整体的发电功率，适配不同规模的用电负载需求，阵列拼接时不需要调整每个单元的内部结构，只需要通过标准连接件完成侧边固定即可，扩展灵活性更强。
