带法兰凸台同轴通孔连接基座结构设计

　　这类带法兰凸台的同轴通孔零件，多应用在流体管路转接、小型执行元件安装定位、气动回路节点固定这类场景里，日常做设备改造、小型自动化台架搭建的时候经常会碰到类似结构的需求。从结构上看，下部圆盘法兰是主要的安装承载面，法兰上均匀分布的安装孔用来穿设固定螺栓，能把整个零件牢牢锁死在安装基板上，法兰端面的平面度要求一般控制在0.05mm以内，避免安装后出现倾斜导致上部同轴结构出现偏载。上部的圆柱凸台和下部法兰保持严格的同轴度，凸台外圆一般用来做定位配合，比如嵌入对应安装位的沉孔里，抵消径向的剪切力，减少固定螺栓承受的横向载荷，延长连接件的使用寿命。

　　中间的贯通孔是核心的功能通道，根据实际使用场景的不同，既可以作为流体介质的过流通道，也可以穿设传动轴、拉杆这类运动部件，孔壁的粗糙度要求会根据用途调整，如果是过流用一般达到Ra3.2即可，如果是作为运动件的导向孔，粗糙度需要做到Ra1.6以下，同时要保证孔和外圆的同轴度在0.02mm以内，避免运动件出现卡滞、偏磨的问题。设计这类零件的时候，首先要确认安装边界：下部法兰的直径要比上部凸台大出至少1.5倍的螺栓孔径，给螺栓安装留出足够的扳手操作空间，法兰厚度要根据承受的载荷计算，一般如果是低压流体转接或者轻载定位，法兰厚度取螺栓直径的0.8倍就能满足强度要求，如果是承受冲击载荷的场景，厚度要适当增加到螺栓直径的1.2倍，同时在法兰和凸台的衔接位置做R2-R3的圆角过渡，避免应力集中导致零件在受载的时候从衔接位置断裂。

　　凸台的高度要匹配对接零件的沉孔深度，一般比沉孔深度小0.1-0.2mm，保证安装的时候法兰端面能完全贴紧安装面，不会出现凸台顶死导致法兰面虚接的问题。中间通孔的直径要根据过流流量或者穿设部件的直径确定，如果是过流用要计算通流面积满足流量要求，孔口位置要做C1的倒角，既方便安装的时候引导对接件插入，也能去除孔口的毛刺避免划伤密封件或者配合零件表面。另外法兰上的安装孔位置要做均布设计，孔中心到法兰中心的距离要一致，保证螺栓锁紧的时候受力均匀，避免因为孔位偏差导致安装后零件出现倾斜。

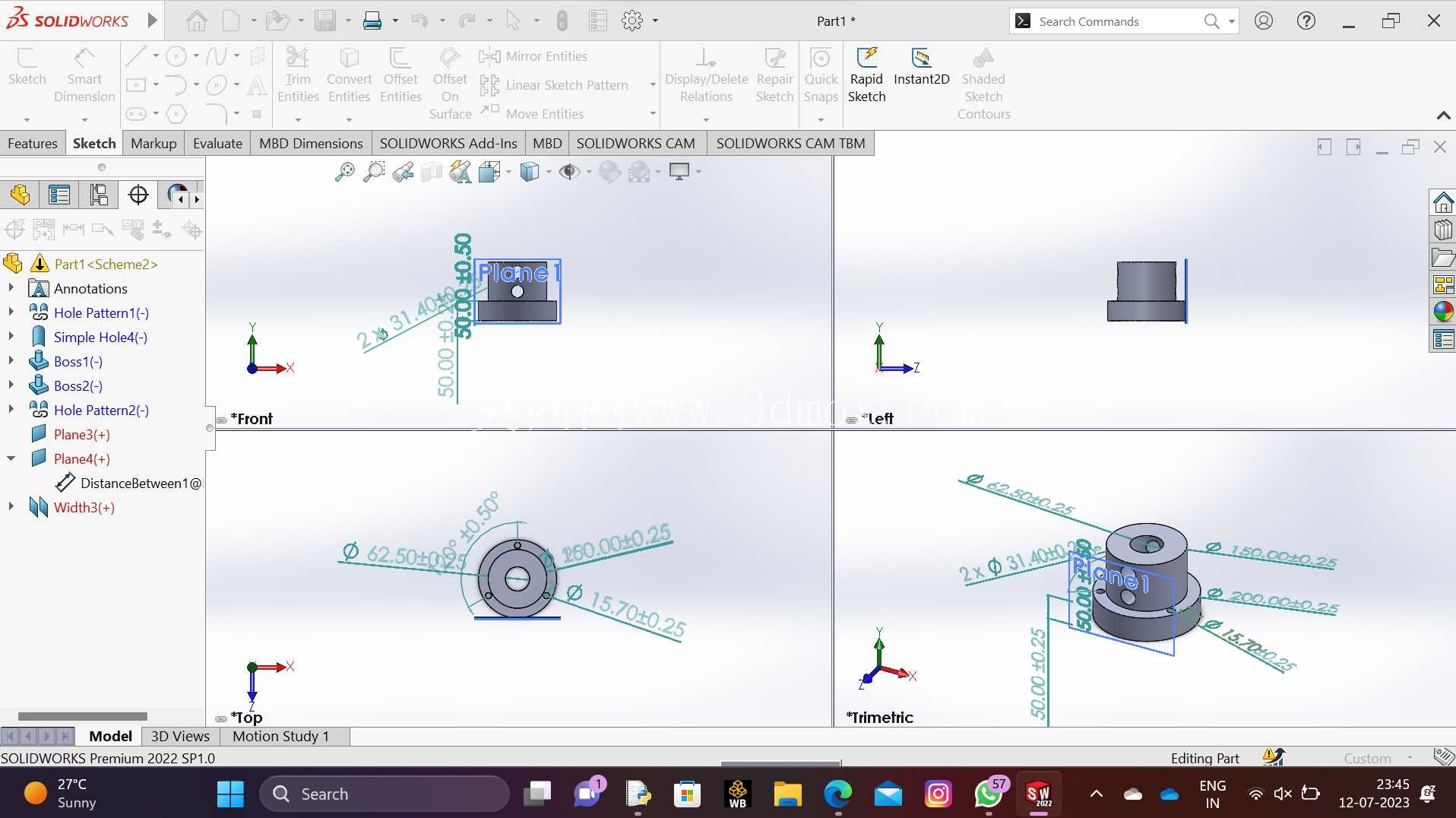

　　这类零件的材质选择也比较灵活，如果是普通的气动回路、轻载定位场景用6061铝合金加工即可，重量轻加工成本低；如果是有腐蚀介质的流体场景可以选用304不锈钢；如果是重载受力场景可以选用45号钢做调质处理，提升整体的强度和抗冲击性能。建模的时候要优先保证各特征的同轴度、位置度约束，先绘制下部法兰的草图，拉伸生成法兰基体后，以上端面为基准绘制凸台草图，保证凸台圆心和法兰圆心完全重合，再拉伸凸台特征，之后以法兰下端面为基准绘制贯通孔的草图，同样保证孔中心和整体轴线重合，拉伸切除生成贯通孔，最后绘制法兰上的安装孔，做圆周阵列保证孔位均布，最后添加圆角、倒角这类工艺特征，整个建模过程要完全贴合实际加工的工艺顺序，避免出现无法加工的特征，比如直角衔接的内应力集中位置、深度过大的小孔这类不符合加工常识的结构。实际应用中这类零件往往是设备里的小型基础连接件，虽然结构不复杂，但是尺寸精度、形位公差如果控制不到位，很容易导致后续对接的部件出现密封泄漏、运动卡滞、安装错位这类问题，所以设计的时候要充分考虑实际安装的操作空间、载荷情况、对接零件的配合尺寸，不能只看理论尺寸忽略实际装配的公差累积。
