长条形翅片式采暖散热器结构设计

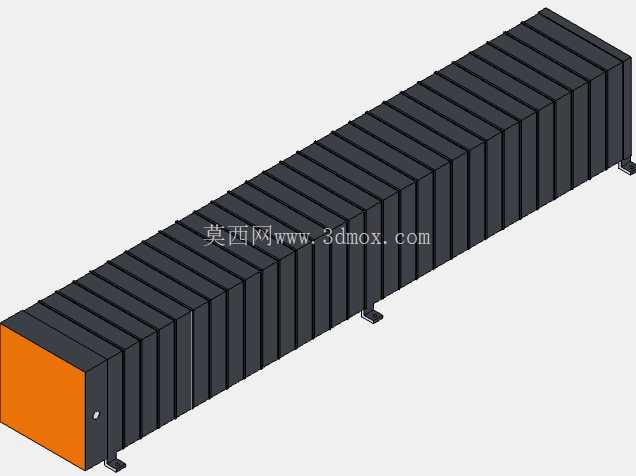

这款长条形翅片采暖设备的三维结构，核心针对大跨度狭长空间的均匀采暖需求开发，区别于常规民用壁挂式采暖终端，其结构设计完全围绕工业及商用场景的长时间稳定运行、大覆盖范围换热做适配。从实际应用场景来看，这类设备常部署在理化分析实验室的沿墙工位区、中小型仓储门店的靠墙通道侧，这类区域普遍存在空间狭长、人员沿固定动线分布、对采暖均匀度要求高的特点，常规点式采暖设备容易出现局部温度过高、远端区域温度不达标的问题，而长条形的结构可以沿墙面通长布置，让散热面均匀覆盖整个活动区域，避免出现采暖死角。

从功能特性来看，设备采用密集平行翅片作为核心换热结构，每一片翅片都与内部的热流通道紧密贴合，热媒流经内部通道时，热量可以通过翅片快速传导到外表面，配合大的外表面积实现和周边空气的自然对流换热，不需要额外配置风机就能实现稳定的空气循环换热，运行过程无额外噪音，不会对实验室的精密仪器运行、门店的日常经营造成干扰。设备一端设置了热媒接口端盖，端盖上预留了标准的管路连接位，安装时可以直接对接现场的采暖供回水管道，不需要额外做转接结构，端盖和主体翅片组之间采用密封压合结构，避免热媒渗漏，同时端盖做了加厚处理，能承受常规采暖系统的工作压力，不会因为长期热胀冷缩出现结构变形。

设计思路上，整个设备的结构做了模块化的考量，主体翅片组采用统一规格的翅片堆叠组装，可根据实际安装空间的长度灵活调整翅片的堆叠数量，适配不同长度的安装场景，不需要重新开模制作主体结构，大幅降低不同规格产品的生产制造成本。底部设置了多个独立的支撑脚，支撑脚的高度可以做小范围微调，一方面可以让设备平稳放置在不平整的地面上，另一方面可以让设备底部和地面之间留出足够的空气流通间隙，让冷空气可以从设备底部进入翅片间隙，被加热后从设备上部流出，形成顺畅的自然对流循环，提升整体换热效率。支撑脚采用防滑耐磨的材质，和地面接触时不会划伤地面饰面，同时能避免设备受到外力碰撞时出现移位。

外形尺寸与安装边界方面，设备整体为规整的长方条形结构，截面尺寸统一，沿长度方向无外凸的结构件，安装时可以紧贴墙面布置，不需要额外预留侧面的操作空间，最大程度减少对室内通行空间的占用。设备的总长度可以根据现场需求灵活调整，常规规格下长度覆盖3米级的采暖范围，单台设备即可覆盖狭长通道的单侧采暖需求，如果空间宽度较大，也可以在通道两侧对称布置，实现整个通道区域的温度均匀。安装时不需要在墙面做复杂的预埋固定件，直接通过底部支撑脚放置在地面即可，后期如果需要调整采暖布局，也可以直接移动设备位置，不需要破坏墙面和地面结构，适配租赁场地、临时实验室等需要灵活调整布局的场景。

从结构细节来看，翅片之间保持了均匀的间隙，既保证了足够的换热面积，也避免间隙过小导致积灰后难以清理，日常维护时只需要用压缩空气吹扫或者干布擦拭即可清理翅片表面的浮灰，维持换热效率。设备的外表面做了平整化处理，没有尖锐的棱角，人员经过时不会出现磕碰划伤的问题，适配人员活动频繁的公共区域使用。端盖部分采用和主体不同的色彩标识，既可以快速识别管路连接端的位置，方便安装时的管路对接，也能让设备整体外观更有辨识度，不会过于单调。
