平行管束式水净化过滤组件结构设计

这套平行管束式水净化过滤组件，主要面向中小型商用净水设备、工业循环水旁滤系统、户用集中供水终端的预处理段设计，区别于常规卷式膜、折叠滤芯的结构形式，采用多根平行排布的中空过滤管束作为核心过滤载体，在同等安装空间下能获得更大的有效过滤接触面积，同时降低水流通过时的沿程阻力损失。从实际应用场景来看，这类结构既可以作为反渗透系统的前置保安过滤单元，拦截水中的大颗粒悬浮物、胶体杂质，也可以单独装填不同精度的滤料，适配农村饮用水安全工程、小型工业生产循环水净化、商用直饮机内部过滤段等不同工况，相比传统单根大直径滤芯，平行管束的结构在单根滤芯出现破损时，不需要整体更换整个过滤单元，仅需封堵对应破损管束即可临时维持运行，降低运维过程中的突发停机风险。

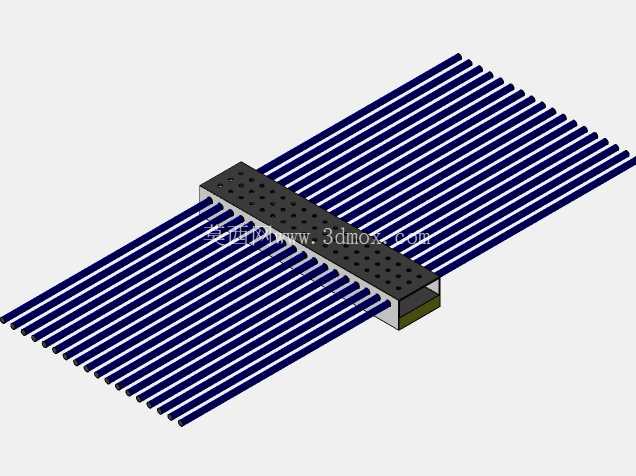

设计过程中首先考虑的是水流的均布性，中部的集水布水块采用等距开孔的结构，每根过滤管束的插入端都设计有定位止口，保证管束插入后与布水块内部的流道对齐，避免出现偏流导致部分管束过滤负荷过高、部分管束未充分利用的问题。布水块上的开孔采用矩阵式排布，相邻孔位的间距经过流道模拟校核，保证进水端水流进入每根管束时的流量差控制在5%以内，不会出现局部流速过快冲刷滤层、导致滤料泄露的问题。管束部分采用等直径平行排布，整体呈扁平矩形截面，这种截面设计相比圆形截面的滤芯组，在安装到矩形腔体的净水设备内部时，能最大化利用腔体内部空间，减少腔体内的无效过水区域，提升单位体积的过滤效率。

从安装边界来看，整个组件的安装基准为中部的布水块，布水块的上下端面设计有密封槽，可适配厚度2-3mm的丁腈橡胶密封圈，安装时直接将布水块卡入净水设备腔体的中部定位台阶即可，不需要额外设计复杂的压紧结构，管束两端为自由支撑状态，在设备运行过程中，水流从管束外壁透过滤层进入管内汇流到布水块的集水腔，或是从布水块分配到每根管束内部向外渗透过滤，两种流向都可以适配，可根据不同的过滤工艺需求调整进出水方向。管束的长度可根据设备的处理水量需求灵活调整，在布水块开孔数量固定的前提下，管束长度每增加200mm，有效过滤面积可提升约30%，设计时预留了长度调整余量，不需要修改布水块的结构即可适配不同处理量的设备，降低系列化设计的重复建模工作量。

结构细节上，布水块的边角位置做了R3的圆角过渡，避免安装时割伤密封胶圈，同时减少应力集中，在设备承受1.0MPa的工作水压时，布水块的最大变形量控制在0.1mm以内，不会出现密封面渗漏的问题。管束与布水块的连接采用食品级环氧树脂粘接固化，粘接面的插入深度设计为15mm，保证粘接强度满足0.6MPa的反向冲洗压力要求，反向冲洗时水流从集水腔反向冲入管束，可将附着在管束外壁的截留杂质冲离滤层，恢复过滤通量，相比传统滤芯的一次性使用设计，这种结构可支持多次反向冲洗，延长滤材的使用寿命。管束的排布间距设置为3mm，既保证冲洗时水流可以顺利到达每根管束的间隙，冲走沉积的杂质，也避免间距过大导致整体结构体积冗余。

在实际选型适配时，这类组件可根据过滤精度要求选择不同材质的过滤管，比如处理市政自来水预处理可选用5微米精度的PP熔喷管，处理工业循环水可选用不锈钢烧结网管，处理饮用水终端可选用活性炭纤维管，布水块的接口尺寸统一为标准DN40内螺纹，可直接对接常规净水设备的管路，不需要额外设计转接头。安装时需要注意管束的延伸方向要与设备腔体的水流方向平行，避免进水直接冲击管束根部导致粘接处开裂，同时设备腔体的底部要设计排污口，位置对应管束的下方，方便反向冲洗时将杂质直接排出腔体。整个结构没有复杂的运动部件，运行过程中无额外能耗，仅依靠管路水压即可完成过滤和反冲洗流程，维护时仅需拆开设备端盖即可检查管束的状态，更换损坏的单根管束，运维成本远低于整体式滤芯结构。
