唐纳森BSP接口润滑油滤清器结构设计

　　在工业液压系统、润滑回路的长期运维过程中，油液清洁度是决定核心运动部件磨损速率、系统无故障运行时长的核心指标，唐纳森这款润滑油滤清器，正是针对中高压润滑回路、液压站回油/旁路过滤场景开发的专用净化部件，适配各类需要持续滤除润滑油中金属磨屑、橡胶杂质、氧化油泥的工业设备场景。从实际安装适配性来看，这款滤清器采用1-1/4" BSP螺纹作为进出水（油）口，也就是行业内常用的惠氏管螺纹接口，这类螺纹的密封锥度适配性强，配合生料带或者组合密封垫圈即可实现可靠的管路密封，无需额外加工法兰对接面，能直接适配现有同口径的工业液压管路、集中润滑系统管路，大幅降低现场改造的安装工作量。

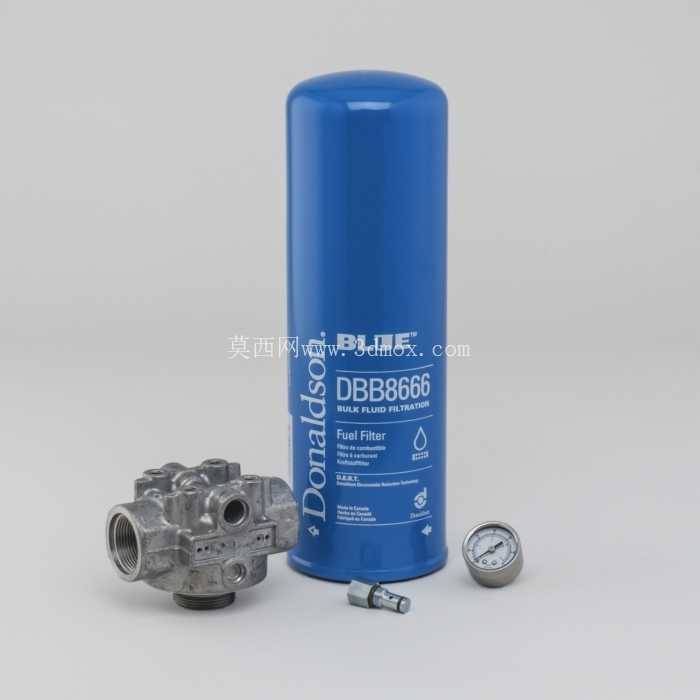

　　产品本体采用带连接歧管的铸件结构，这种一体式歧管设计并非简单的壳体拼接，而是将进出油流道、滤芯安装腔、旁通阀预留位全部集成在铸件本体内部，相比分体式焊接结构的滤油器，铸件本体的抗压力脉冲能力更强，在润滑系统冷启动、阀组瞬间启闭带来的油压冲击下，不会出现焊缝开裂、密封面渗漏的问题，适合在工程机械、机床液压站、大型减速机润滑系统这类工况波动较大的场景使用。从设计思路层面拆解这款产品的三维结构，首先要考虑的是滤芯的维护便利性，滤清器的上盖采用快拆式密封结构，日常更换滤芯时无需拆卸整个阀体与管路的连接螺栓，只需要松开上盖的锁紧结构即可取出内置滤芯，大幅缩短设备停机维护的时间；其次是流道的压损控制，歧管内部的流道采用圆弧过渡设计，避免直角流道带来的局部油液紊流，减少油液通过滤清器时的压力损失，保证润滑系统的供油压力稳定，不会因为滤油器压损过大导致末端润滑点供油不足、出现干磨故障。

　　在安装边界的设计上，这款滤清器的本体安装孔位采用对称布局，两个安装支脚的间距经过标准化匹配，既可以通过支架安装在设备侧壁，也可以直接通过管路螺纹承重安装在水平管路上，整体外形的径向尺寸控制紧凑，不会占用过多的设备安装空间，适合在布局紧凑的机床液压仓、工程机械动力舱内布置。从功能特性来看，这款滤清器的过滤精度适配常规工业润滑油的净化需求，能够有效拦截5μm以上的固体颗粒杂质，避免杂质进入轴承、齿轮副、液压阀组等精密配合间隙，防止配合面出现拉毛、卡滞、异常磨损等问题；同时本体预留了压差发讯器的安装接口，用户可以根据需求选配压差报警装置，当滤芯堵塞导致进出油口压差达到设定阈值时，会触发报警信号提醒运维人员更换滤芯，避免滤芯击穿导致未过滤油液直接进入下游回路，或者滤芯堵死导致润滑回路断油。在实际选型适配过程中，需要注意这款滤清器的额定工作压力、额定流量与系统参数的匹配，1-1/4" BSP接口的通径对应的推荐流量范围，适配流量在100-160L/min的润滑回路，既可以作为全流量过滤器安装在润滑泵的出口端，也可以作为旁路过滤器安装在系统回油管路，对回油携带的杂质进行持续滤除。铸件本体的表面采用防锈喷涂处理，能够适应车间内的潮湿、少量油污的工作环境，不会因为长期使用出现壳体锈蚀脱落污染油液的问题；进出油口的螺纹加工精度符合BSP螺纹的标准公差要求，与同标准的管路接头配合时，不会出现螺纹错扣、密封不严的问题。

　　很多现场运维人员在安装这类滤油器时容易忽略流向标识，这款产品的本体上铸有清晰的油流方向箭头，安装时只要保证箭头方向与管路油流方向一致即可，不会出现装反导致滤芯受力异常、过滤失效的问题。另外，连接歧管的结构设计还兼顾了旁通阀的集成空间，当低温启动油液粘度较大、或者滤芯未及时更换导致堵塞时，内置的旁通阀会自动开启，让油液不经过滤芯直接进入下游回路，短时间内保证系统的润滑油供应，避免出现断油烧瓦、齿轮干磨的恶性设备事故，旁通阀的开启压力经过精准调校，既不会因为正常过滤时的压损导致误开启，也不会在滤芯堵塞时压力过高损坏滤芯或者壳体。从三维建模的角度来看，这款产品的建模过程需要重点关注铸件的拔模角度、壁厚均匀性，避免出现壁厚突变导致铸件生产时出现缩孔、砂眼等缺陷，同时螺纹接口的建模要符合BSP螺纹的牙型参数，保证虚拟装配时与标准管路接头的配合间隙符合工程实际，安装支脚的孔位尺寸要与实物保持一致，方便设计人员在做设备整体布局时直接调用模型进行干涉检查，提前排查安装空间不足、管路与周边部件磕碰的问题。
