污水系统4SL阀箱延长接管结构

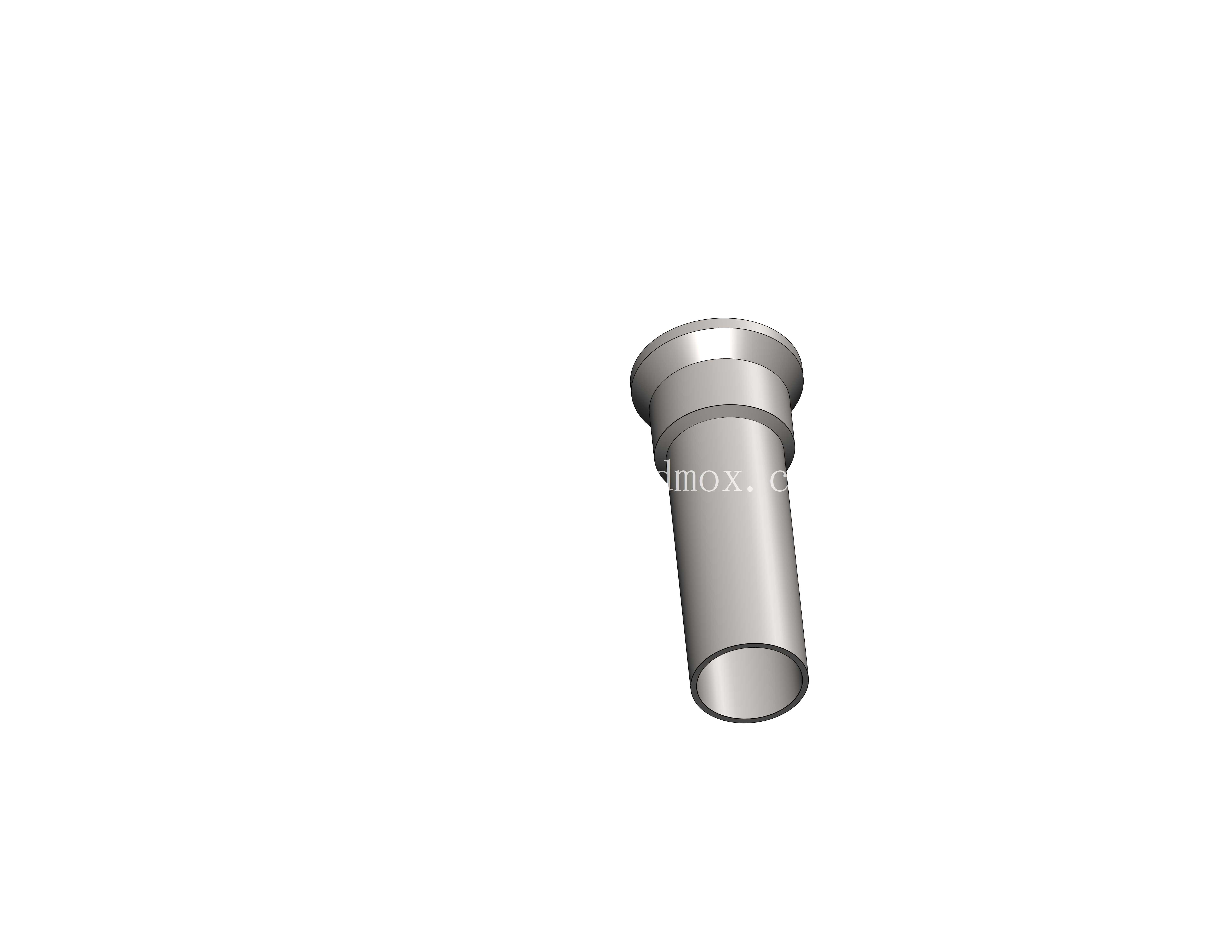

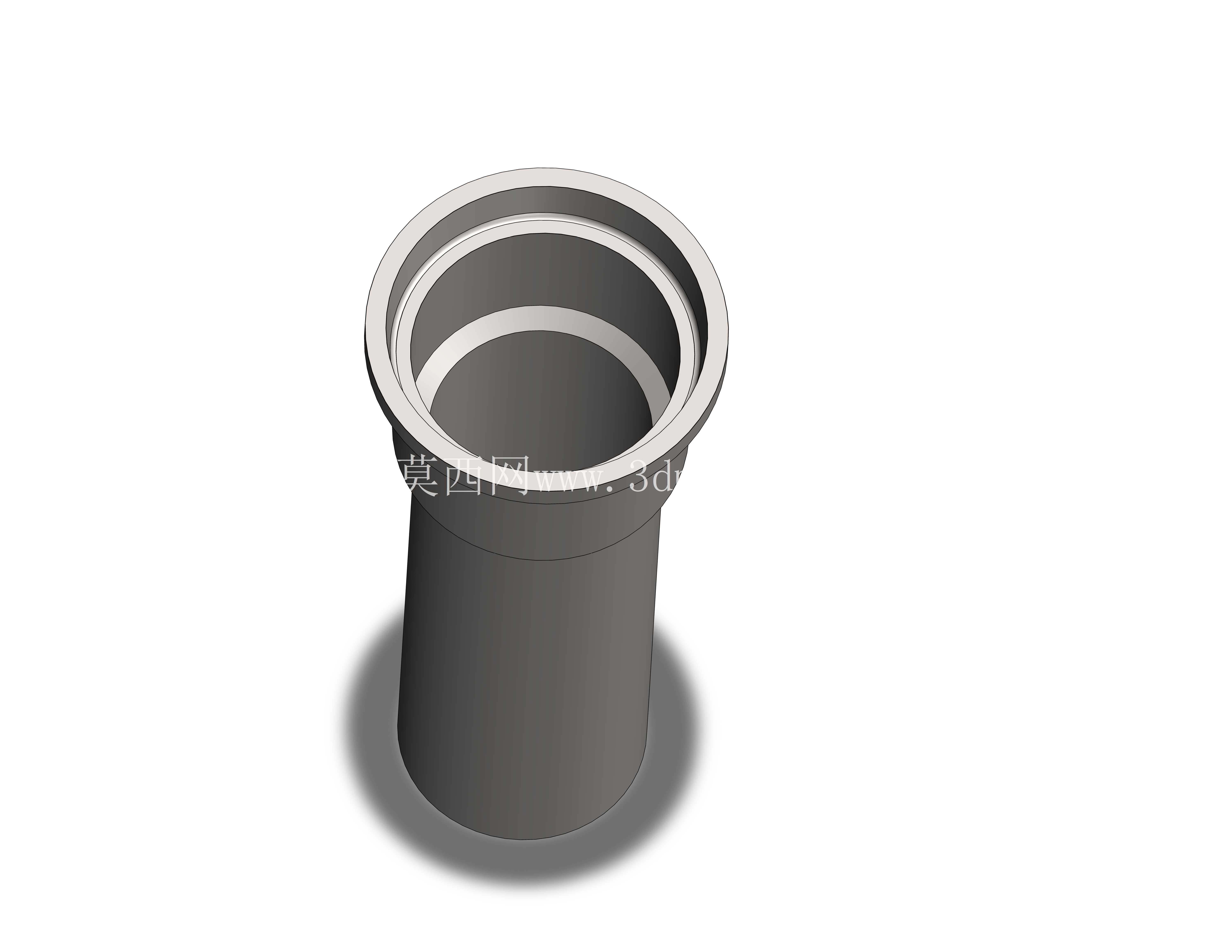

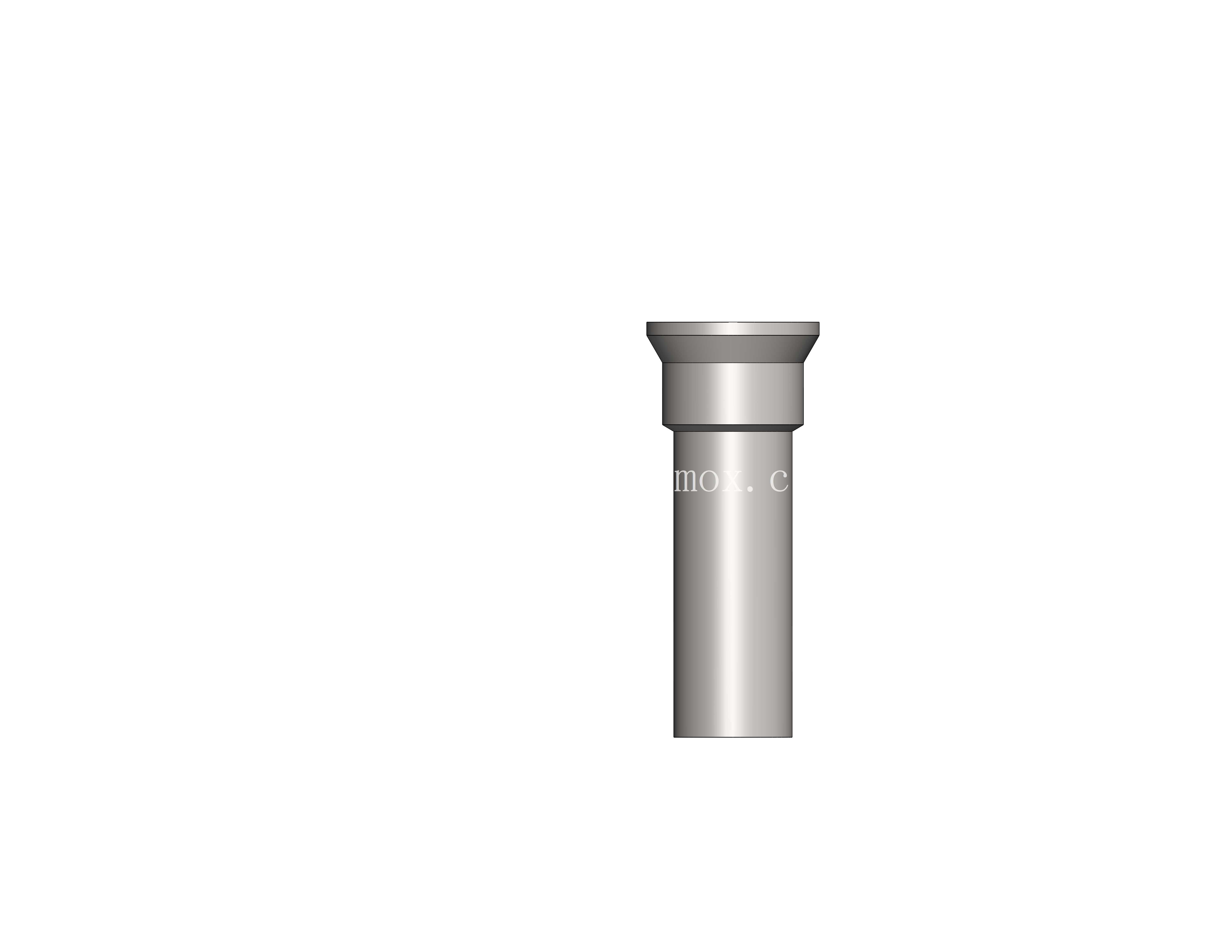

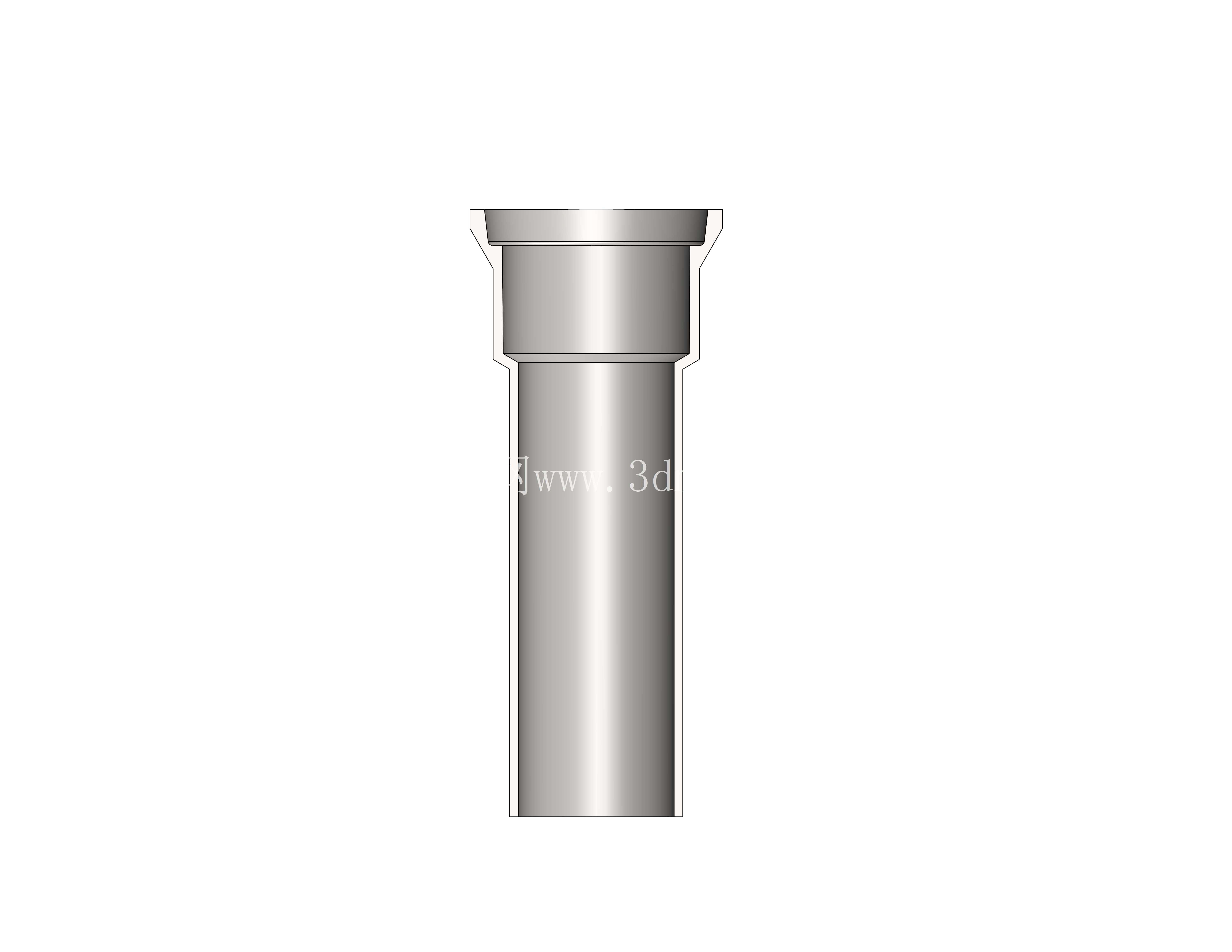

　　在市政污水、建筑室内外排污系统的阀组布设场景中，经常会遇到阀箱预埋深度与地面铺装完成面存在高差的问题，或是后期管路改造时原有阀组接口长度不足，无法匹配新增管路的对接需求，这类延长接管就是为解决这类现场安装痛点设计的专用配件。从结构设计来看，该零件整体为同轴回转体结构，主体段为等径直筒，上端设置带限位凸缘的承插接口，接口内侧做了多层环形台阶结构，一方面是为了安装时嵌入密封胶圈，保证管路对接后的密封性，避免污水渗漏，另一方面凸缘结构可以在安装时卡在阀箱的接口端面，起到轴向定位的作用，防止接管安装后出现轴向窜动，影响管路连接的稳定性。

　　直筒段的壁厚经过受力校核，既要满足埋地敷设时承受周边土壤侧压力的强度要求，又要控制整体重量，方便现场施工人员搬运安装，筒体内壁做了光滑过渡处理，没有突兀的台阶或凸起，避免污水输送过程中纤维类杂物、污泥在接口位置挂壁堆积，长期使用后造成管路通径缩小、排水不畅的问题。从安装边界来看，上端承口的内径尺寸与对应规格阀箱的出口外径做了公差匹配，安装时只需在承口内侧预置对应规格的橡胶密封圈，将阀箱出口对准承口插入到位，依靠凸缘完成轴向定位即可，不需要额外做焊接或者法兰对接作业，能大幅缩短现场施工的时长，降低安装作业对施工人员技能的要求。

　　直筒段的下端为平口结构，可以根据现场实际的安装需求，对接不同类型的下游管路，既可以通过配套的密封套接件对接PVC排污管，也可以通过转接法兰对接金属排污管路，适配不同项目的管路材质选型需求。在实际应用场景中，这类延长接管多用于地下排污管网的阀井、建筑地下层排污阀组、室外一体化污水提升装置的阀箱配套，当阀箱安装位置低于地面完成面，或是阀箱与后续管路之间存在安装间距时，通过该延长件可以补偿长度差，不需要切割原有管路或者重新调整阀箱的安装位置，能有效减少现场施工的改动量，降低改造项目的施工成本。

　　设计过程中重点考虑了污水工况的耐腐蚀需求，结构上没有容易积留污物的死角，所有转角位置都做了圆弧过渡，减少污物滞留的可能，同时承口位置的密封槽深度经过反复验证，既能保证密封圈安装后不会轻易脱落，又能在对接后提供足够的压缩量，保证0.1MPa水压下无渗漏，满足常规排污管路的密封压力要求。另外，上端的凸缘结构除了定位作用外，还可以作为安装时的受力点，施工人员可以通过敲击凸缘端面将接管与阀箱接口装配到位，不会因为敲击造成筒身变形，影响通径尺寸。整体结构没有复杂的异形曲面，加工成型难度低，不管是采用注塑工艺加工塑料材质的成品，还是采用铸造工艺加工金属材质的配件，都能实现较高的生产效率，适合批量生产配套。在管路系统的应力分布上，该延长件的直筒段与承口衔接位置做了加厚处理，避免埋地后土壤沉降造成的应力集中在衔接位置导致零件开裂，提升了零件在复杂地下工况下的使用寿命。
