管道系统用外螺纹连接式安全阀结构

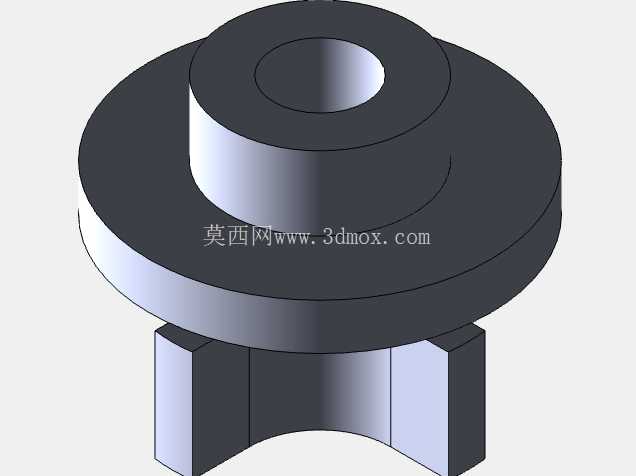

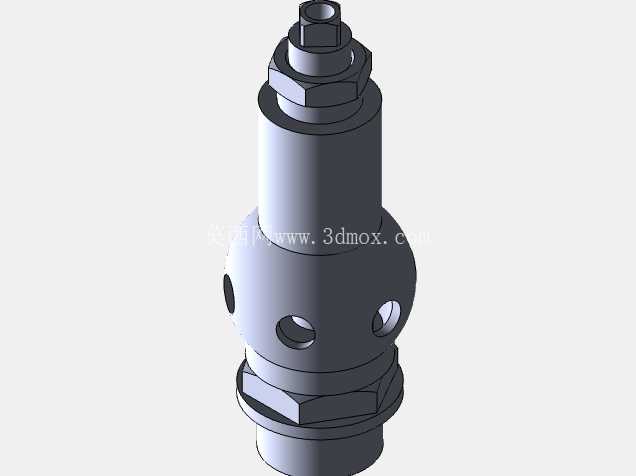

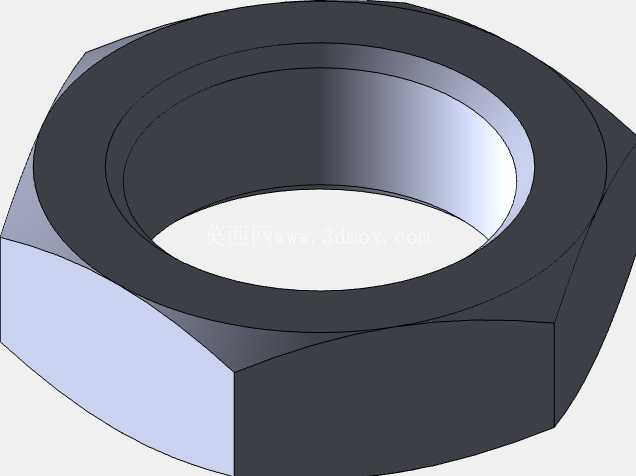

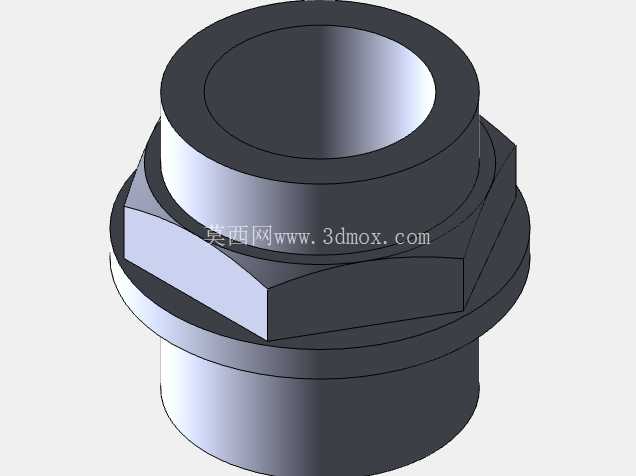

在民用供水、小型工业流体输送、压缩空气支路这类公称通径不大的管路系统里，这类一体式六角结构的安全阀是很常见的过压保护元件，日常选型和建模的时候，很多新手容易忽略安装边界和受力结构的匹配，最后做出来的模型要么装不上，要么实际承压的时候密封面受力不均出现泄漏。从结构上看，这个安全阀采用了外螺纹加中部六角台的设计，上下两段的外螺纹分别对接上游压力侧管路和下游泄放侧管路，中部的六角台是专门给管钳、活动扳手预留的装夹位，建模的时候要注意六角的对边尺寸必须符合对应通径管螺纹的装夹标准，不能随便画个正六边形就完事——对边尺寸太小的话，扳手卡不住，现场安装的时候容易打滑拧不紧，尺寸太大又会和周边的管路接头、支架产生干涉，尤其是在密集排布的阀组里，几毫米的尺寸偏差就可能导致整个阀组的安装布局要重新调整。

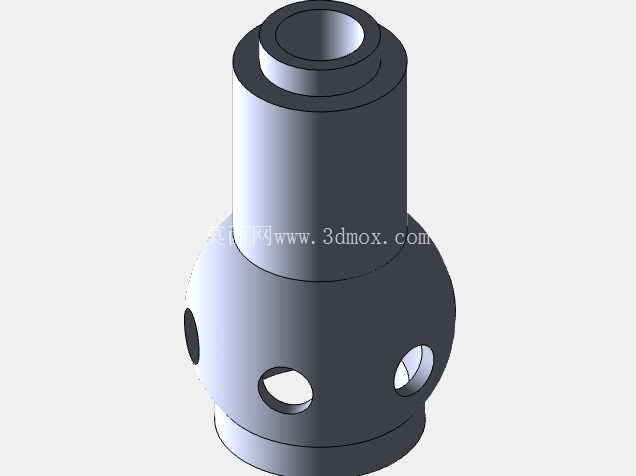

设计这类安全阀的时候，首先要明确它的核心功能是当管路内部压力超过设定阈值时，自动开启泄放多余压力，待压力回落至安全区间后自动复位密封，避免管路、泵体、储罐等上游设备因为超压出现破裂、密封失效的问题。和法兰连接的大口径安全阀不同，这种螺纹连接的小通径安全阀多用于压力不高、管径较小的支路，不需要额外做法兰配对的密封垫片，依靠螺纹段的密封填料或者螺纹本身的密封配合就能完成连接处的密封，安装效率更高，占用的安装空间也更小。建模的时候要注意上下两段螺纹的同轴度，整个阀体的回转体特征占了大部分结构，中部的六角台和上下阀体的衔接处要做合理的倒角过渡，一方面是消除机加工的时候的应力集中，避免热处理或者承压的时候在转角处出现裂纹，另一方面也能避免安装的时候锐角划伤操作人员。

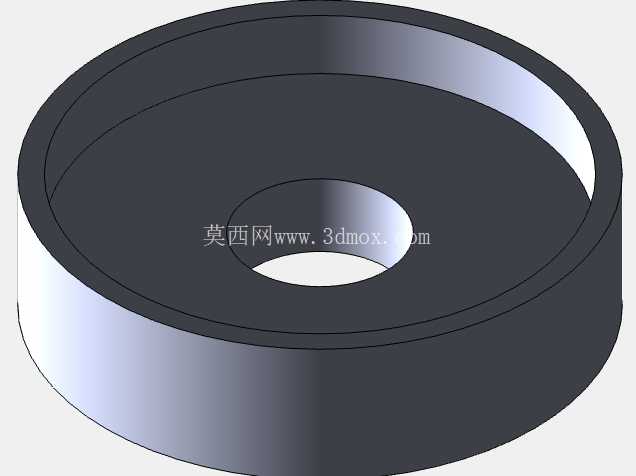

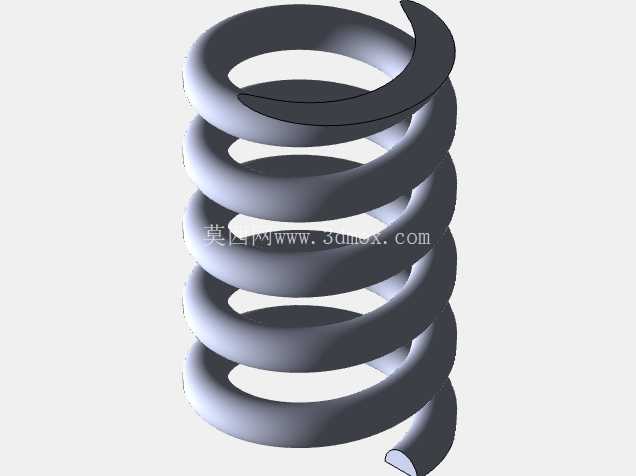

从安装边界来看，这类安全阀的安装方向必须保证阀瓣的动作方向和重力方向一致，也就是垂直向上安装，所以建模的时候要预留出上方阀瓣动作的空间，不能让上方的管路或者结构件挡住阀瓣的抬升行程，否则泄放的时候流量不够，起不到过压保护的作用。密封面的设计是整个安全阀的核心，阀座和阀瓣的密封面要做窄面密封设计，接触宽度不能太大，不然需要的密封预紧力会成倍增加，弹簧的选型就要跟着变大，整个阀体的尺寸也会不必要地增大；但接触宽度也不能太窄，不然密封面比压太大，反复启闭之后容易出现冲蚀磨损，缩短使用寿命。很多新手建模的时候容易把中部六角台的位置画得偏上或者偏下，实际上六角台的位置要兼顾两侧螺纹的拧入深度，两侧螺纹的有效啮合长度要符合对应管径的螺纹连接标准，不能太短导致连接强度不够，也不能太长导致拧入后六角台和管路端面顶死，没法实现有效密封。

在实际的管路布局里，这类安全阀通常安装在泵出口的支路上、储气罐的顶部、热水器的进水侧这类容易出现压力骤升的位置，建模的时候除了阀体本身的结构，还要考虑到泄放口的连接方向，泄放侧的螺纹接口要朝向安全的方向，避免泄放的时候带压流体喷向操作人员或者周边的电气设备。阀体的外壁厚度要根据公称压力来计算，不能凭感觉画壁厚，尤其是螺纹根部的位置，是应力集中的高发区，壁厚要比阀体直段部分稍厚，或者做圆角过渡降低应力集中系数。另外，整个阀体的外部轮廓要尽量减少突出的结构，除了必要的六角装夹台之外，不要做多余的凸起，避免在运输、安装过程中被磕碰损坏，也方便在狭窄的管路空间里完成安装操作。和那种带调节手柄的可调式安全阀不同，这个结构是固定压力设定的安全阀，出厂的时候就已经把弹簧预紧力调整到对应泄放压力，不需要现场调节，所以外部没有调节螺母或者锁紧结构，整体外形更简洁，零部件数量更少，故障率也更低，适合用在不需要经常调整泄放压力的民用管路、小型工业设备上。建模的时候还要注意各段回转面的表面粗糙度要求，密封面的粗糙度要达到密封要求，螺纹段的粗糙度要符合螺纹加工的标准，六角台的表面不需要太高的粗糙度，只要能满足扳手装夹不打滑就行，合理分配不同面的加工要求，才能在实际生产的时候控制加工成本，不需要为了好看把所有面都做成高精度加工面，造成不必要的成本浪费。
