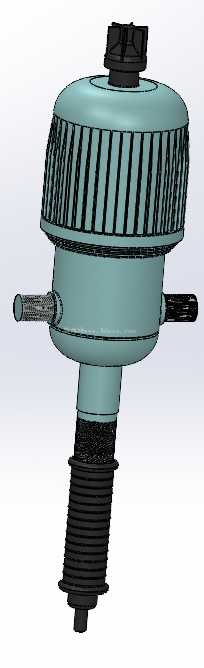

TEFEN品牌PVDF材质比例加药器结构

这款PVDF材质的比例加药器，核心应用场景覆盖畜牧养殖饮水加药、大田及温室灌溉施肥、工业循环水药剂投加、小型污水处理药剂配比等需要精准按比例混合药液的工况，完全依靠管路水压驱动，无需额外供电，在无外接电源的野外灌溉、分散式供水点位适配性极强。

从功能特性来看，设备采用水动力活塞驱动结构，当带压水流从侧部横向接口进入腔体后，会驱动内部活塞组件做往复运动，带动下部的药剂抽取柱塞，从底部外螺纹接口连接的药剂桶内抽取浓缩药液，按照固定比例与主管道水流充分混合后从上部出口输出，投加比例不受管路流量、压力小幅波动的影响，配比精度可控制在±5%以内，满足绝大多数药剂投加的精度要求。材质上整体接触流体的部分均采用PVDF聚偏氟乙烯材质，可耐受酸碱类药剂、常规水溶性化肥、含氯消毒剂的腐蚀，相比普通PP材质的加药器，适配的药剂范围更广，使用寿命在常规工况下可提升三倍以上，顶部设置的比例调节旋钮可根据现场需求调整投加比例，调节时无需拆解设备，直接旋转旋钮即可完成档位切换，操作门槛极低。

设计过程中优先考虑了现场安装的便捷性，主管道接口采用标准外螺纹设计，可直接对接常用的PVC、PE给水管道，无需额外定制转接头；下部药剂抽取接口采用带密封锥面的外螺纹结构，连接吸药管后可实现无泄漏密封，吸液管底部自带过滤头，可阻挡药剂内的大颗粒杂质进入泵体，避免柱塞卡滞。整体结构做了无外露金属件的设计，所有紧固件均采用同材质工程塑料，避免长期在潮湿、腐蚀环境下出现锈死的问题，设备上部的驱动腔体做了环形散热筋结构，在连续长时间运行时可将活塞往复运动产生的摩擦热量及时散出，避免腔体内部温度过高加速密封件老化。

安装边界方面，设备整体为垂直安装结构，要求主管道水流方向与设备侧部接口的流向标识一致，安装时需预留顶部至少100mm的操作空间，用于调节比例旋钮和日常维护排气，下部需预留至少200mm的空间用于连接吸药管和更换药剂桶，设备可承受的最大工作压力为0.6MPa，适配的主管道流量范围覆盖0.5m³/h到10m³/h，可满足从单栋温室大棚到中型养殖场区的加药需求。结构建模时对内部活塞的运动行程、柱塞的密封间隙做了1:1还原，密封件的安装槽尺寸完全符合实际加工公差要求，可直接用于设备的装配干涉校验、安装模拟，也可作为流体管路系统集成时的选型参考模型，导入装配环境后可直接对接管路接口，无需额外调整安装尺寸。

在实际选型应用中，需要注意该款加药器不可用于投加油性类、含固体颗粒浓度超过5%的药剂，避免磨损柱塞密封件，安装时需在设备进水端加装60目以上的管道过滤器，减少杂质进入泵体的概率，设备顶部设置的排气阀可在首次启动时快速排净腔体内的空气，避免出现空抽、配比不准的问题。建模过程中对所有配合面的公差做了对应标注，密封槽的粗糙度、螺纹的配合精度都按照实际加工要求做了还原，可直接用于后续的工程出图、零件加工参考，对于做流体加药系统集成的设计人员来说，可直接将该模型嵌入整体管路装配体，快速完成整体布局设计，减少重复建模的工作量。
