灌溉用外螺纹连接小型塑料球阀结构

这款小型手动球阀主要面向低压灌溉管路场景设计，适配3/4英寸规格的灌溉软管对接需求，两端采用外螺纹结构，可直接与带内螺纹的软管接头快速旋接，无需额外转接配件，大幅降低田间灌溉支路、庭院滴灌系统、小型园艺供水回路的安装复杂度。从实际工况适配来看，阀体采用工程塑料材质成型，可耐受灌溉用水中常见的弱酸碱腐蚀，同时避免金属阀门长期接触水肥混合液出现的锈蚀问题，重量仅为同通径金属球阀的三分之一左右，在长距离铺设的薄壁灌溉管路上安装时，不会因阀体自重给管路带来额外下垂应力，减少管路接头松脱渗漏的概率。

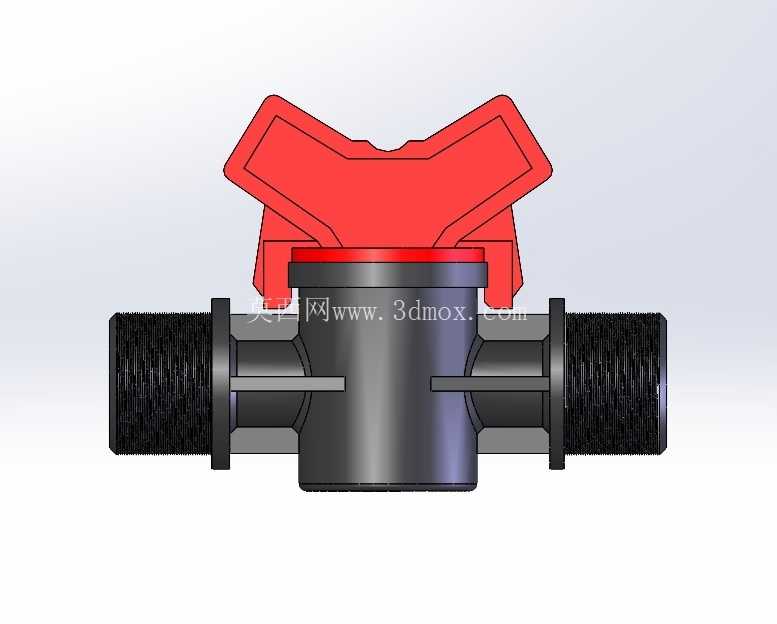

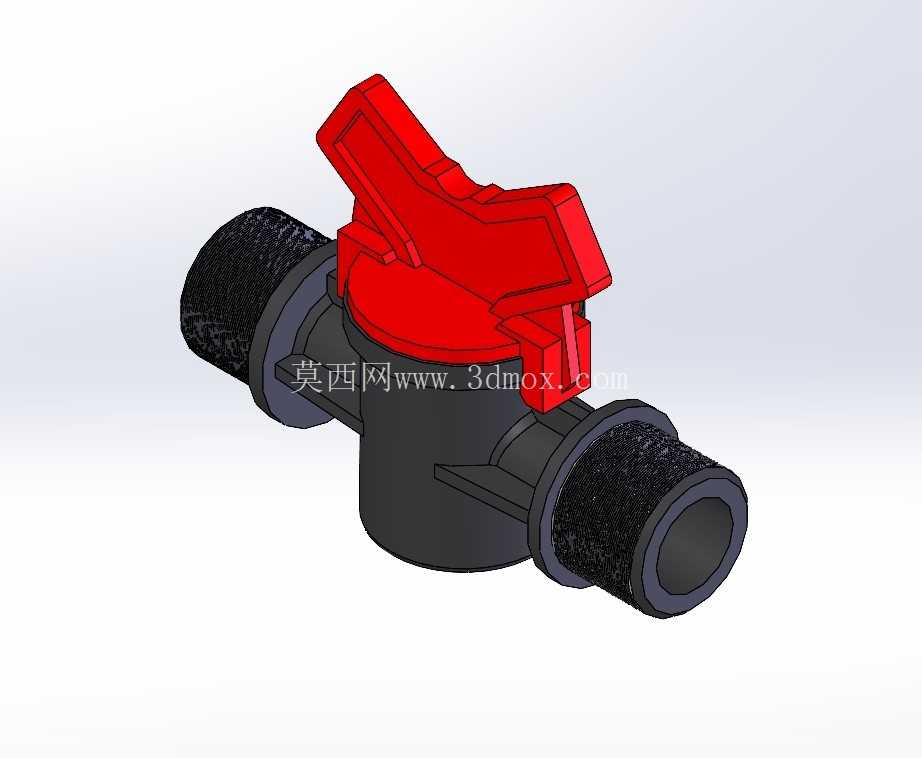

结构设计上，采用直通式流道布局，球体与阀座的配合面做了圆弧过渡处理，全开状态下流道阻力系数低于0.2，可最大限度降低灌溉管路的水头损失，保证末端滴头、喷头的出水压力稳定。手柄采用蝶形翼式结构，表面做了防滑棱设计，操作人员佩戴劳保手套或者手部沾有水、泥污的情况下，也能轻松完成90度开关操作，手柄与阀杆的连接采用扁方定位加卡扣防脱结构，长期频繁开关不会出现手柄打滑、脱落的问题，阀杆处设置了两道O型密封圈，可在0.6MPa工作压力下实现零外漏，满足灌溉系统日常承压运行的密封要求。

安装边界方面，两端外螺纹的有效旋合长度为12mm，安装时无需在螺纹上缠绕过多生料带，仅需3-5圈即可实现端面密封，阀体总长度为102mm，最大外径为42mm，手柄全开状态下的最大回转半径为38mm，在管路密集排布的灌溉阀组区域安装时，相邻阀体的中心距仅需预留50mm即可满足操作空间需求，不会出现手柄干涉无法开关的情况。从建模细节来看，球体的通孔直径与管路通径完全一致，没有做缩径处理，可避免灌溉水中携带的细小泥沙、杂质在阀腔内部沉积卡滞，阀座采用弹性塑料材质，即使有细小颗粒卡在密封面，也能通过弹性补偿实现密封，减少日常维护频次。

在实际应用中，这类阀门除了用于园艺、农业灌溉支路的通断控制，也可适配小型水产养殖供水回路、阳台自动浇水系统、户外临时供水管路的通断调节，相比普通民用球阀，其塑料材质抗紫外线老化配方做了优化，户外露天安装使用时，可耐受长期日晒雨淋，不会出现材质变脆开裂的问题。建模过程中对螺纹部分做了简化处理，保留了螺纹的大径、小径和螺距参数，同时对阀体的注塑拔模角度做了还原，阀体主体的拔模角度为1.5度，手柄部分的拔模角度为1度，完全符合注塑成型的工艺要求，可直接用于模具设计参考，也可用于灌溉系统的管路排布三维仿真，验证管路安装空间、操作空间是否满足现场施工要求。

从功能特性来看，这款阀门仅做通断使用，不建议用于流量调节，长期半开状态下会加速阀座密封面的冲蚀磨损，缩短使用寿命，全开或全关状态下的密封寿命可达1万次以上开关循环，完全满足灌溉系统季节性使用的寿命要求。阀体两端的外螺纹采用标准管螺纹参数，可与市面上绝大多数同规格的灌溉软管接头、PVC内螺纹接头直接适配，无需定制配件，降低了现场安装的配件采购成本。整体结构没有多余的外露金属零件，不会出现零件锈蚀污染灌溉水源的问题，也适配水肥一体化灌溉系统的使用需求，可耐受常规浓度的水溶肥、农药溶液腐蚀，不会出现材质溶胀、密封失效的问题。
