室外消防系统用立式双接口消火栓柱结构

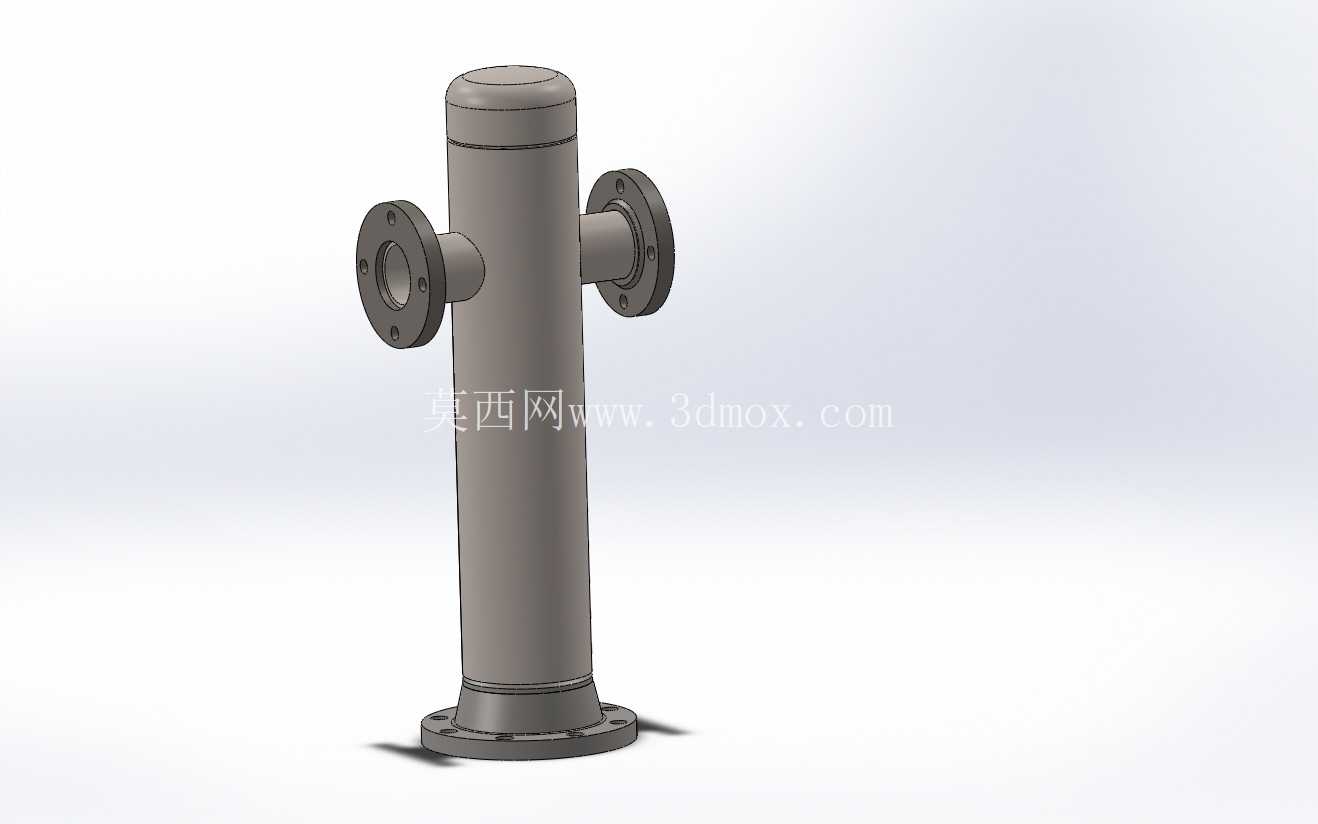

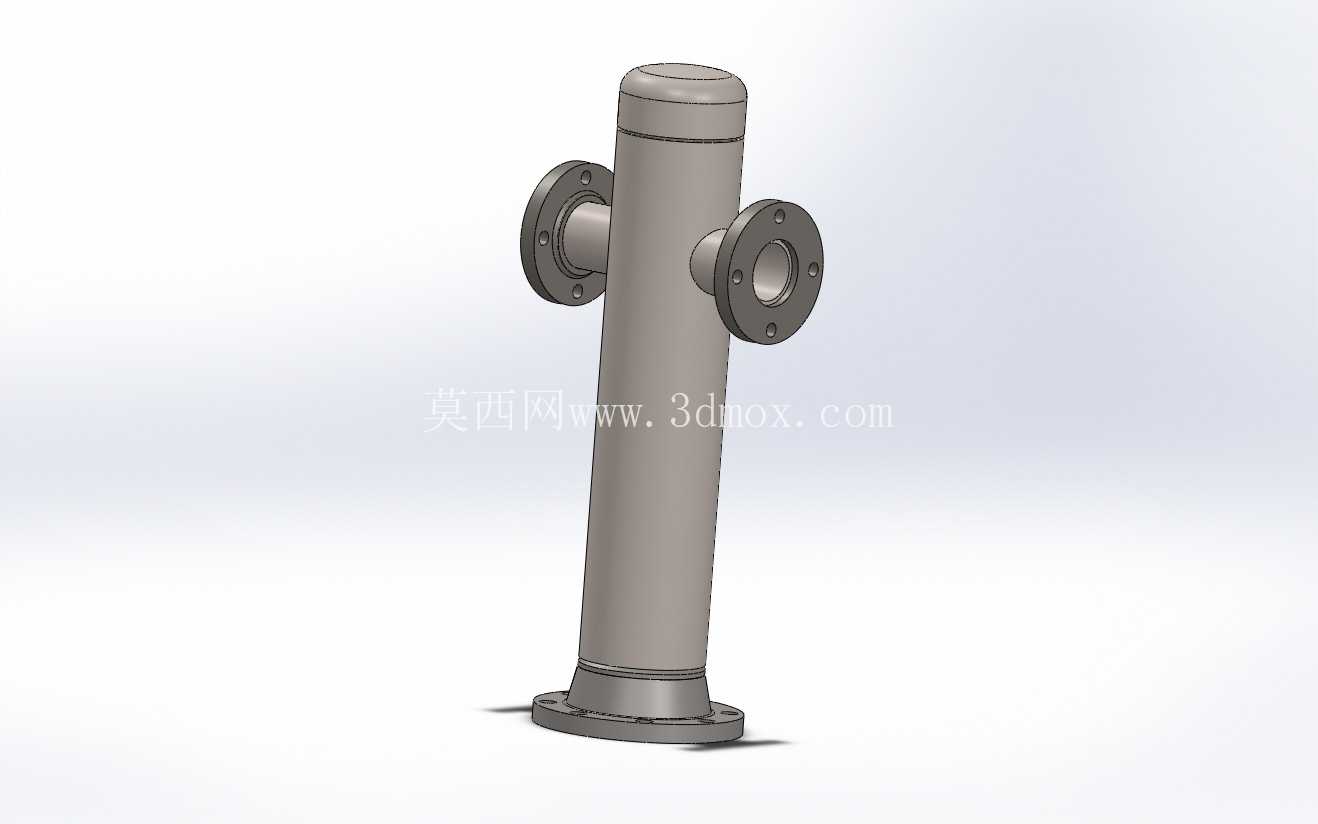

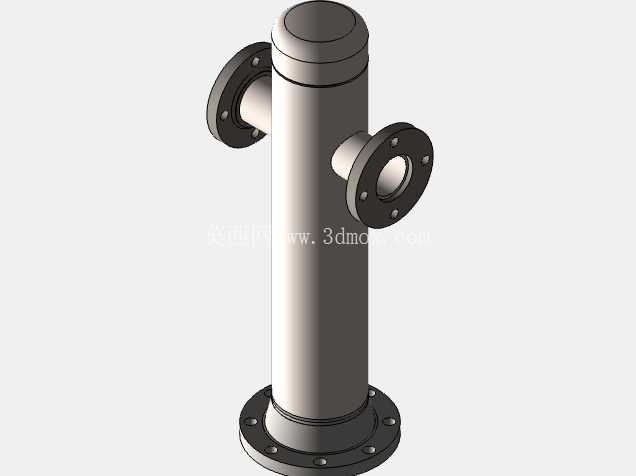

　　在城镇室外消防供水系统的布设中，消火栓柱是不可或缺的地面取水节点，这类构件多设置在建筑外墙周边、市政道路侧边、厂区主干道旁等消防车可快速抵达的区域，核心作用是为消防作业提供稳定的压力水接驳点，同时作为消防供气管路的空气吸入点位，保障消防供水系统的气路平衡。从结构设计逻辑来看，这款立式消火栓柱采用一体化柱状主体结构，底部设置圆形法兰安装盘，盘面上预留均匀分布的螺栓过孔，安装时可直接与地下预埋的消防供水管路法兰端面对接，通过螺栓紧固实现密封连接，安装基面需保证水平度偏差不超过千分之三，避免柱体倾斜导致接口受力不均出现渗漏。柱身主体采用等径直筒结构，在柱身中上部对称布置两个侧向法兰接口，接口轴线与柱体轴线垂直相交，两个接口可同时接驳两路消防水带，满足多支水枪同时作业的供水需求，接口法兰采用标准消防接口尺寸规范，端面加工有密封槽，可适配通用的消防管路密封垫片，无需额外定制转接件。柱体顶部采用封闭端盖结构，端盖与柱身采用焊接或法兰连接方式，既可以避免杂物落入柱腔造成管路堵塞，也能预留一定的缓冲空间，缓解供水瞬间的水锤冲击对柱体结构的损伤。

　　从实际使用场景出发，设计时充分考虑了室外环境的耐受需求，柱体外壁无尖锐凸起结构，所有法兰边缘均做倒角处理，避免过往行人、车辆剐蹭造成损伤，同时柱身的直立高度符合消防作业的操作规范，接口距离地面的高度适配消防员站立操作的接驳高度，无需弯腰或垫高即可快速完成水带对接。在建模过程中，需要重点关注各法兰端面的形位公差控制，底部安装法兰的端面与柱身轴线的垂直度公差需控制在0.1mm以内，两个侧向接口的法兰端面同轴度偏差不超过0.2mm，保证对接时密封面能够完全贴合，避免出现偏压渗漏的问题。

　　柱身壁厚根据供水压力等级做对应匹配，常规市政供水压力工况下，壁厚满足1.6MPa公称压力的强度要求，同时在柱身与法兰连接的位置做圆弧过渡处理，降低应力集中系数，避免长期受水压脉动影响出现焊缝开裂的问题。安装边界方面，柱体安装完成后，侧向接口的外延距离周边障碍物的距离不小于1米，保证水带接驳时有足够的操作空间，底部法兰的预埋深度需根据当地冻土深度做调整，保证地下连接管路处于冻土层以下，避免冬季低温造成管内水体结冰胀裂柱体。不同于室内消火栓的嵌入式安装结构，这款室外消火栓柱采用直立外露式设计，表面可涂刷醒目的消防红色涂层，在复杂的室外环境中具备高辨识度，消防员在紧急作业时可快速定位取水点，缩短灭火准备时间。

　　结构上没有设置额外的外露操作机构，所有控制阀门均设置在地下阀井内，避免室外人为破坏或环境侵蚀造成阀门失效，柱体本身仅作为输水通道和接驳载体，结构可靠性更高，后期维护仅需定期检查法兰密封面的锈蚀情况以及螺栓紧固力即可，维护成本较低。在三维建模的细节处理上，所有法兰的螺栓孔位置均按照标准规范做圆周均布，孔位直径适配通用的消防法兰连接螺栓，柱身与各法兰的连接位置做了贴合实际加工工艺的圆角处理，还原了真实焊接构件的工艺特征，没有出现不符合加工逻辑的尖锐直角或无过渡连接结构，模型的各部分尺寸比例严格按照实际产品的工程参数设置，可直接用于消防系统布设的场景模拟、安装干涉检查以及结构受力仿真分析，为室外消防系统的设计选型提供直观的三维参考。
