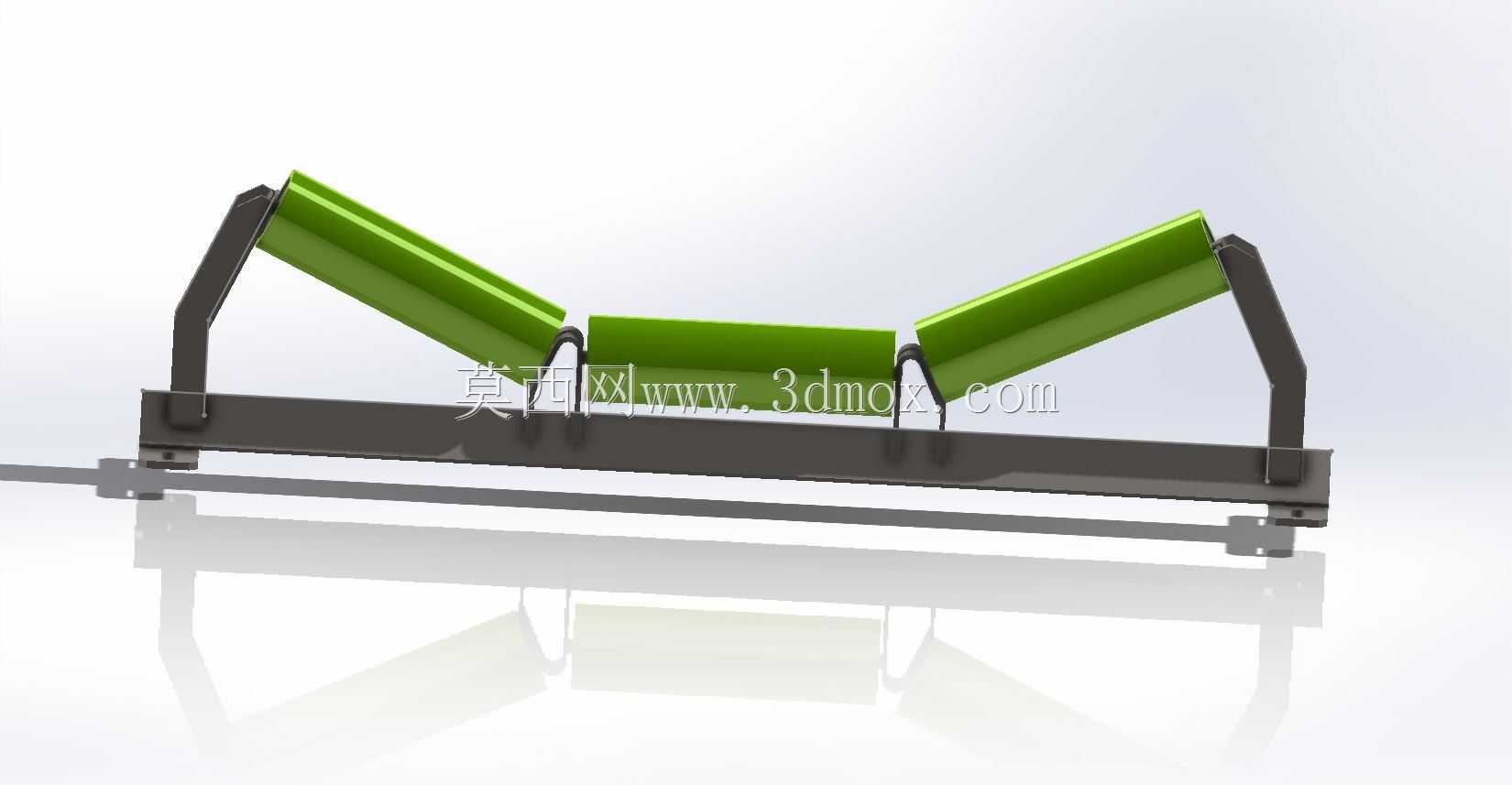

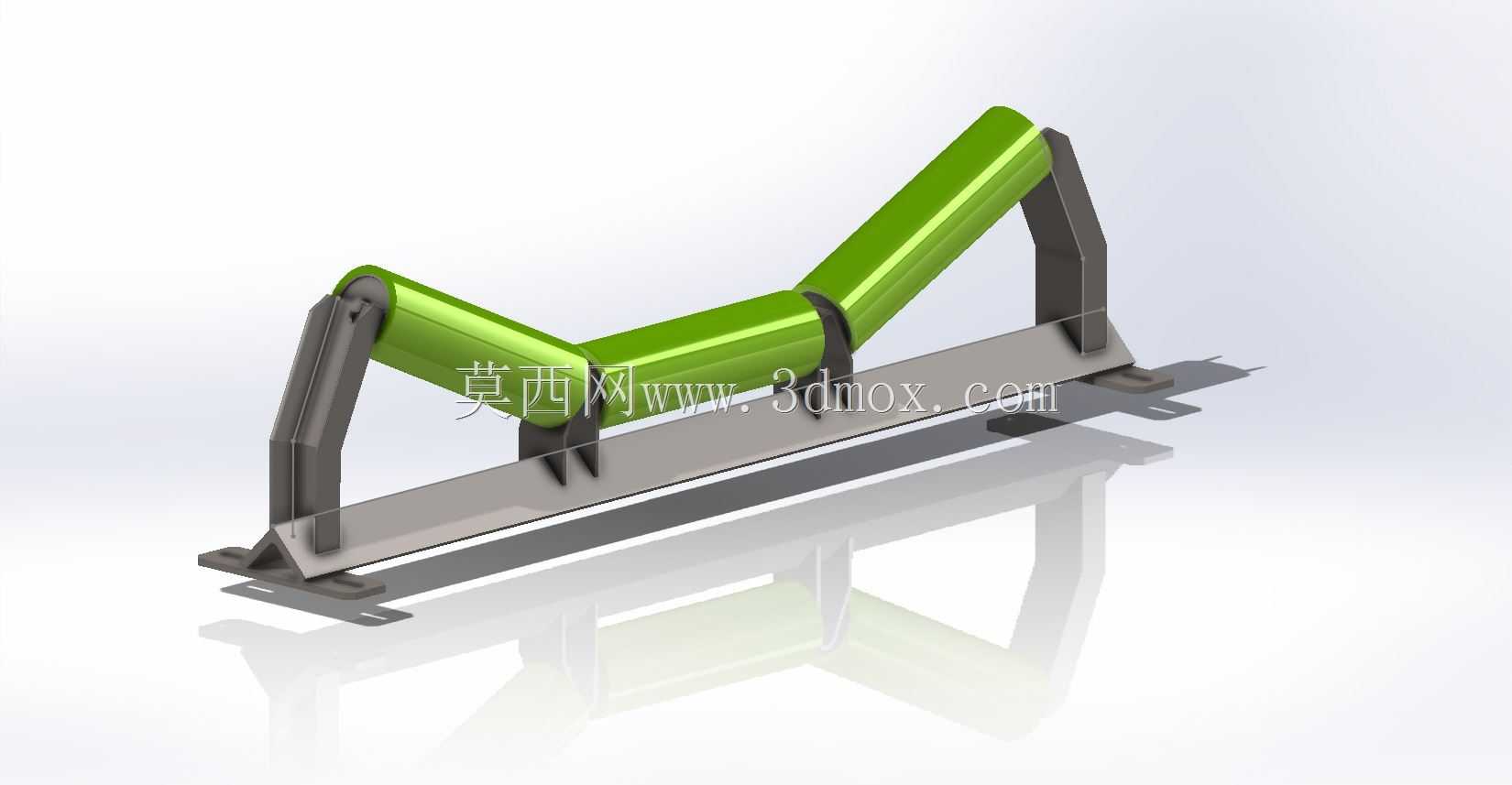

带式输送机25度槽型承载托辊组结构

　　在散料输送系统的设计选型环节，槽型承载托辊组是决定皮带运行稳定性、物料输送效率的核心支撑部件，本次呈现的25度槽角承载惰轮结构，是目前带式输送机应用覆盖面最广的托辊配置形式，广泛适配矿山、港口、建材、粮食加工等行业的常规散料输送工况，从砂石骨料、煤炭矿石到粮食谷物、袋装成件物料，都能通过这类托辊组实现稳定的皮带承托。从实际使用场景来看，25度的槽角设计属于通用型槽型配置，相比10度、15度的浅槽角结构，它能让皮带形成更深的U型承载截面，在相同带宽条件下可提升约20%的物料装载量，同时减少散料在输送过程中的撒漏问题；相比35度、45度的深槽角结构，它的皮带弯折应力更小，能降低皮带长期运行的疲劳损耗，适配带速范围覆盖1.6m/s到4m/s的多数常规输送线，尤其适合输送粒度在300mm以下、堆积密度1-2.5t/m³的散状物料，在水平输送、倾角不超过18度的上运输送场景中都能稳定工作。

　　从功能特性上看，该托辊组采用三段式辊筒排布结构，中间水平段辊筒承担主要的物料垂直载荷，两侧倾斜辊筒以25度夹角向上承托皮带边缘，一方面能约束皮带的横向跑偏量——正常工况下皮带在该托辊组上的横向偏移量可控制在带宽的5%以内，无需额外加装过多纠偏装置就能保证运行对中；另一方面，倾斜布置的侧辊能让皮带边缘形成连续的导向槽，避免物料在输送过程中从皮带两侧洒落，同时辊筒与支架的连接采用可拆卸式轴承座结构，后期维护时可单独更换磨损的辊筒，无需整体拆卸支架，能大幅缩短现场运维的停机时间。

　　在设计思路层面，该结构优先考虑了安装适配性与载荷传递的合理性：支架采用折弯成型的型钢焊接结构，底部预留的长条安装孔可适配不同机架的安装孔位偏差，现场安装时可根据实际机架的焊接误差调整托辊组的固定位置，降低现场安装的对位难度；辊筒的排布充分考虑了皮带的弯折曲率，三段辊筒的衔接处做了圆弧过渡处理，避免皮带在辊筒接缝处出现硬弯折导致的芯层损伤；支架的支腿角度经过力学校核，可将辊筒传递的物料载荷均匀分散到输送机纵梁上，避免局部应力集中导致的纵梁变形，单组托辊的额定承载能力可适配带宽500mm到1400mm的常规皮带机，对应单组载荷范围从100kg到800kg不等，可根据实际输送物料的密度调整辊筒的壁厚与轴承选型。

　　从安装边界与尺寸适配来看，该托辊组的安装基准为底部支架的安装面，安装时需保证托辊组的轴线与皮带运行方向垂直，垂直度偏差需控制在2mm/m以内，否则会加剧皮带跑偏与辊筒的偏磨；侧辊的25度夹角为安装完成后的成型角度，支架焊接时的角度公差需控制在±0.5度范围内，避免两侧槽角不对称导致皮带受力不均；辊筒的直径选型与带宽直接匹配，比如带宽800mm的皮带对应φ89mm的辊筒，带宽1000mm的皮带对应φ108mm的辊筒，辊筒的径向跳动量需控制在0.5mm以内，保证皮带运行时的平稳性，减少运行过程中的振动与噪音。在实际工程应用中，这类托辊组的布置间距也有明确的选型逻辑：输送散料时承载段托辊间距通常为1000mm到1200mm，输送成件物品时间距可放大到1400mm到1600mm，在受料点位置需要加密布置托辊组，间距缩小到400mm到600mm，缓冲物料下落对皮带的冲击；同时该结构的支架预留了安装缓冲床、清扫器的接口位置，可根据现场工况需求直接加装配套附件，无需对支架进行二次焊接改造，能大幅缩短现场改造的施工周期。很多刚接触输送设备设计的工程师容易忽略托辊槽角与皮带选型的匹配性，25度槽角适配的皮带横向刚度要求适中，普通织物芯皮带就能满足弯折要求，不需要选用特殊的横向加强型皮带，能有效控制整条输送线的设备采购成本；同时该槽角下的皮带成槽性稳定，不会出现皮带打褶、边缘悬空的问题，能延长皮带的实际使用寿命，根据现场运维数据统计，采用标准25度槽型托辊组的输送线，皮带的平均更换周期可比非标准槽角结构延长30%左右，辊筒的磨损速率也更均匀，能降低长期运维的备件成本。
