在工业蒸汽输送、小型蒸汽动力装置的管路系统中,这类阀芯组件是水阀实现通断控制、流量调节的核心执行部件,直接决定了蒸汽管路的密封可靠性与动作响应精度。日常运维场景里,蒸汽机水阀长期接触高温饱和蒸汽、冷凝水混合介质,工况中存在频繁的温度交变、介质冲蚀以及启闭动作带来的摩擦损耗,因此阀芯与阀杆的集成结构设计,需要同时兼顾密封面贴合精度、动作同轴度以及长期运行的耐磨性能。

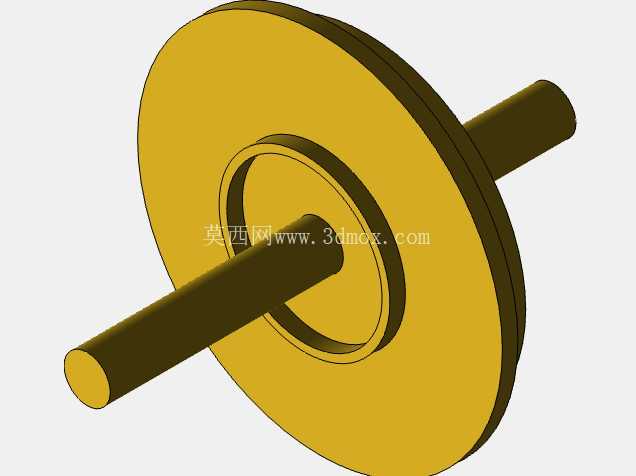

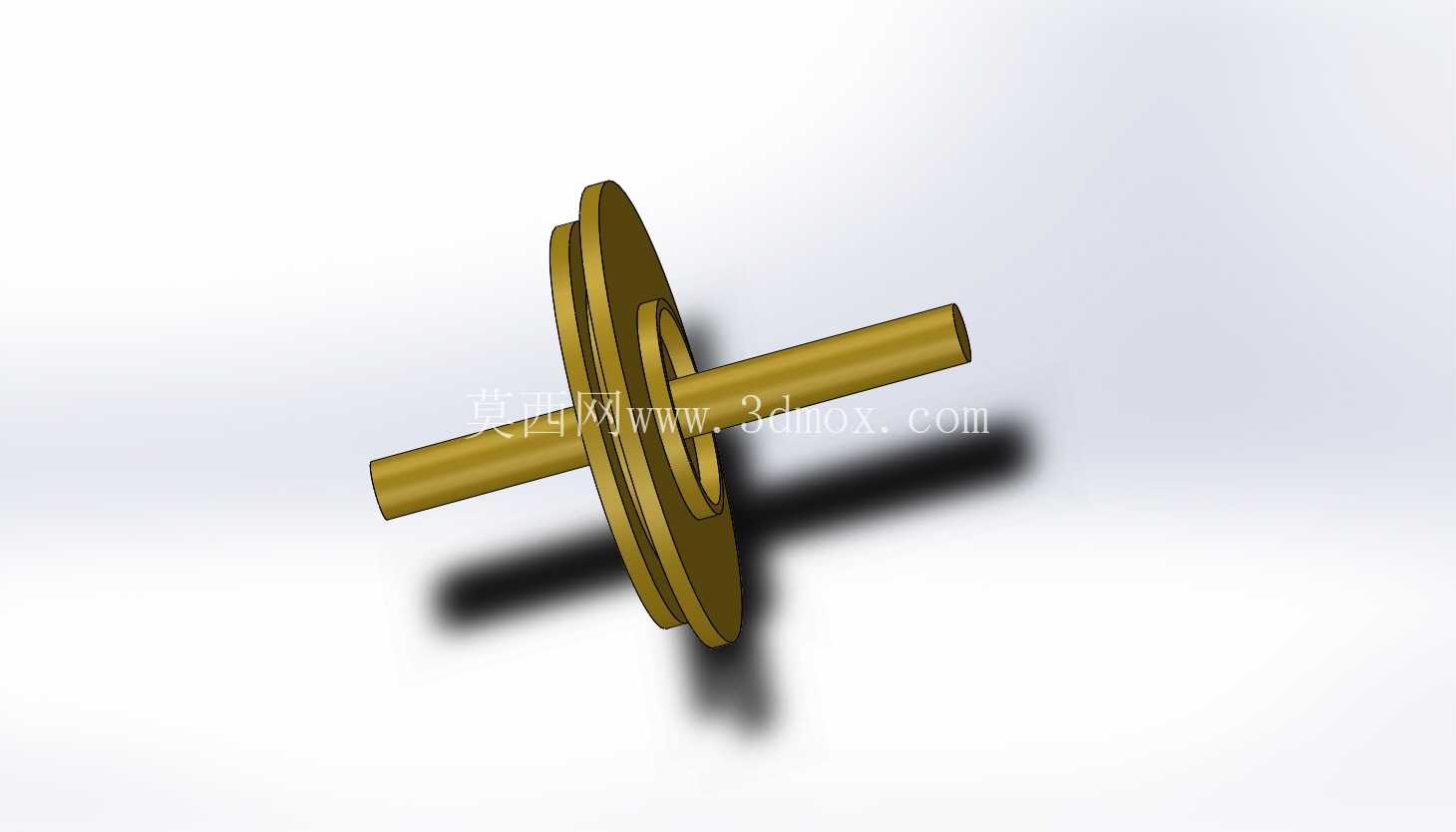

从结构功能来看,该组件采用阀杆与阀瓣一体化同轴设计,阀瓣为圆盘式结构,外缘设置有阶梯式密封配合面,装配时可与阀体内腔的密封座形成面接触密封,相比线密封结构,面密封在蒸汽介质工况下能更好地抵消介质中的微小杂质带来的密封面损伤,降低内漏概率。阀杆贯穿阀瓣中心,两端伸出段分别作为驱动连接端与导向定位端,驱动端可连接手动旋钮、气动执行机构或者电磁驱动组件,将外部驱动力传递至阀瓣,带动阀瓣沿轴向做直线位移,实现阀门的开启与关闭动作;导向端则伸入阀体另一端的导向孔内,与阀体内腔的导向结构配合,约束阀瓣动作过程中的径向偏移量,避免启闭过程中阀瓣出现偏斜,导致密封面单侧受力磨损、密封失效的问题。
设计过程中,首先需要匹配对应通径管路的流通能力要求,阀瓣的外径尺寸需要与阀座通径严格适配,既要保证全开状态下介质流通截面足够,降低蒸汽流经阀门时的节流损失,也要保证全关状态下密封面有足够的压紧宽度,满足蒸汽工况下的密封比压要求。阀杆的直径选取需要综合考虑启闭推力、介质压力带来的轴向载荷,避免长期受压出现杆体弯曲变形,同时阀杆与阀瓣的连接位置采用过渡配合加止动结构,防止多次启闭动作后阀瓣与阀杆出现相对转动或者松脱,影响动作一致性。密封面的粗糙度需要控制在合理区间,过高的粗糙度会导致密封面容易积存水垢、锈迹,过低的粗糙度则会提升加工成本,实际设计中通常会根据蒸汽压力等级匹配对应的加工精度,同时在阀瓣密封面后侧设置卸压槽结构,在阀门开启瞬间平衡阀瓣两侧的压力差,降低开启瞬间的操作力矩,避免带压强行开启导致密封面拉伤。
安装边界方面,该组件整体为回转类对称结构,装配时需要沿阀体轴向装入,阀瓣的最大外径决定了阀体内腔的最小加工尺寸,阀杆两端的伸出长度需要匹配执行机构的安装行程以及导向孔的配合深度,预留足够的轴向窜动间隙,避免热胀冷缩导致阀杆卡涩。导向段与阀体导向孔的配合间隙需要控制在合理范围,间隙过大会导致导向精度不足,阀瓣启闭时偏磨,间隙过小则会在高温工况下因为热膨胀出现卡滞,通常会根据工作温度区间选取合适的配合公差,同时在导向段预留润滑脂存储槽,减少长期动作的摩擦损耗。在实际应用场景中,这类结构不仅可用于小型蒸汽机的给水阀、蒸汽截止阀,经过尺寸适配与材质调整后,也可应用在饱和蒸汽管路、冷凝水回收管路的通断控制阀门中,结构简单可靠,加工难度低,维护时仅需更换密封面组件即可恢复阀门性能,大幅降低设备运维成本。设计建模时需要重点保证阀杆与阀瓣的同轴度公差,同轴度偏差过大会直接导致密封面贴合不均,阀门内漏超标,同时阀瓣的平面度公差也需要严格控制,避免加工过程中出现平面翘曲,影响密封效果。
