NG6型A至B通径电磁换向液压阀

在液压系统的实际搭建与改造场景中，这类通径规格为NG6的电磁换向阀，是中小流量液压回路里的核心控制元件，常见于小型液压站、机床液压夹具回路、自动化生产线的液压执行单元控制环节，承担着切换压力油流向、改变执行元件动作方向的核心作用，区别于手动换向、液动换向的同规格阀件，它依靠电磁力驱动阀芯移位，可配合电控系统实现远程自动控制，不需要操作人员近距离手动操作，适配自动化程度较高的液压设备工况。

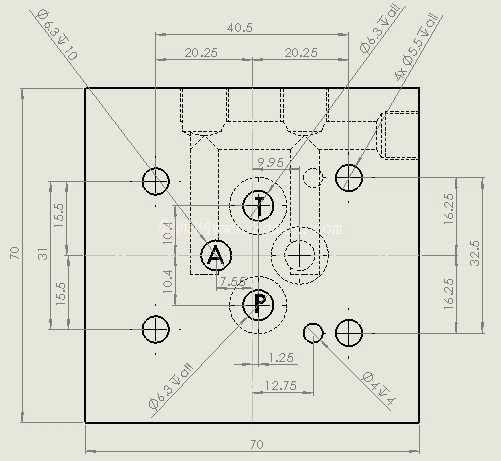

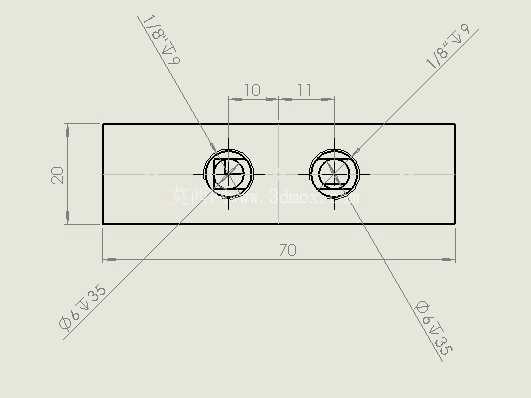

从实际安装适配的角度看，这款阀的安装面尺寸完全遵循NG6通径阀的通用安装规范，安装面的总长宽尺寸对应40.5mm的总宽度，两侧安装孔的中心距在长度方向分为20.25mm的对称分段，宽度方向的安装孔中心距为31mm，上下孔位距离中心基准的尺寸分别为15.5mm，四个安装固定孔采用Φ5.5mm的通孔设计，孔口做Φ6.3mm、深度10mm的沉孔，用来容纳内六角螺钉的头部，保证安装后螺钉头不突出安装面，不会和相邻阀件或者阀块表面产生干涉。安装面上的油口布局严格遵循通用NG6阀的油口位置规范，压力油口P、工作油口A、回油口T的相对位置完全匹配标准阀块的开孔位置，其中P口到相邻定位基准的尺寸为7.55mm，A口与T口在同一纵向轴线上，两孔中心距为10.4mm，油口本身的通径尺寸匹配6通径的流量要求，安装面的其余工艺孔、定位孔位置也和通用安装标准对齐，不需要对现有标准阀块做额外的二次加工就能直接安装替换，能大幅降低现场设备改造、备件替换的加工成本与装配时间。

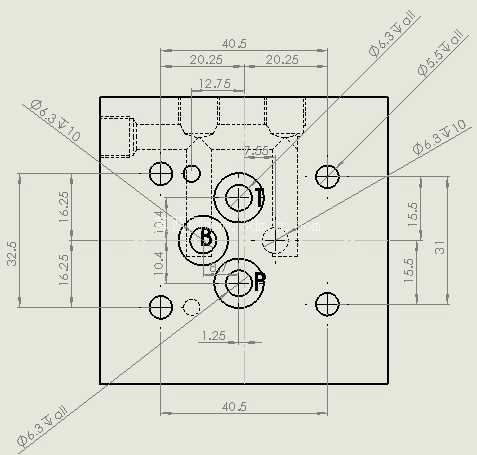

从功能设计的逻辑来看，这款阀的机能为A到B的通断换向，也就是电磁铁得电时，压力油从P口进入后通向A口，回油从B口通向T口完成回路循环，失电时阀芯在复位弹簧作用下回到初始位，切断对应油路的连通，这种机能适配单作用液压缸或者需要单向控制油流的特定回路，比如液压夹具的夹紧松开回路、小型液压油缸的单方向动作控制场景。设计过程中，阀芯的行程控制在9.95mm的合理区间，既保证换向时油口的通流面积足够，减少节流带来的压力损失与油温升高问题，又能控制电磁铁的吸合行程，降低电磁铁的功率消耗，同时缩短换向动作的响应时间，满足常规液压系统的换向响应要求。安装面上还设计了Φ4mm、深度4mm的定位销孔，安装时可以先插入定位销完成阀与阀块的位置预定位，避免拧固定螺钉时阀件移位导致油口密封圈剪切损坏，这个细节设计在实际装配中能有效降低密封失效的概率，减少现场漏油的故障点。

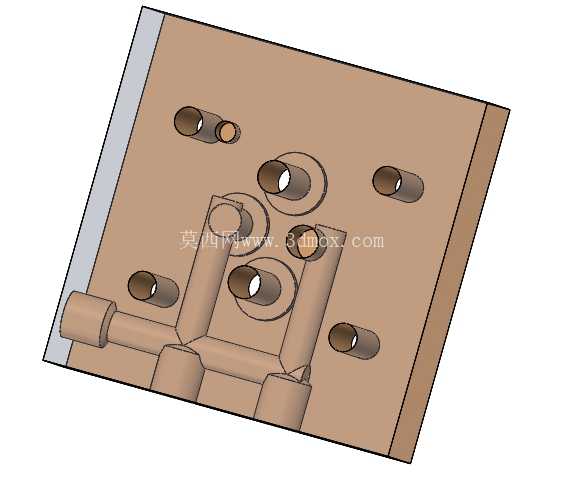

在实际选型应用中，这类阀的安装边界需要重点注意，安装时要保证阀块安装面的平面度达到0.02mm以内，表面粗糙度不高于Ra1.6，否则容易出现安装面渗油的问题；固定螺钉的拧紧力矩要控制在对应M5螺钉的合理力矩范围，不能过紧导致阀体变形卡滞阀芯，也不能过紧导致密封压合不足漏油。油口连接时要注意油液清洁度，避免杂质进入阀间隙导致阀芯卡滞，因为NG6阀的阀芯与阀孔配合间隙通常在几微米级别，细小的杂质就可能导致换向失效。另外这款阀的安装孔位对称设计，也支持在空间受限的场景下旋转180度安装，只要油口对应正确就能正常工作，给现场管路布局留出了足够的调整空间，不会因为安装方向问题导致管路弯折憋油。从结构强度角度看，阀体的外形轮廓完全覆盖安装面的密封区域，四个安装孔的位置分布在阀体四角，拧紧螺钉时阀体受力均匀，不会出现单侧受力翘起的问题，长期在额定压力下工作也不会出现阀体变形导致的内泄增大问题。
