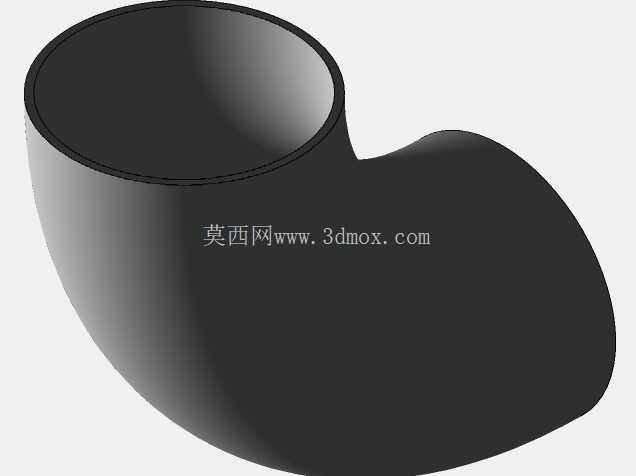

带法兰连接结构的等径三通管路构件

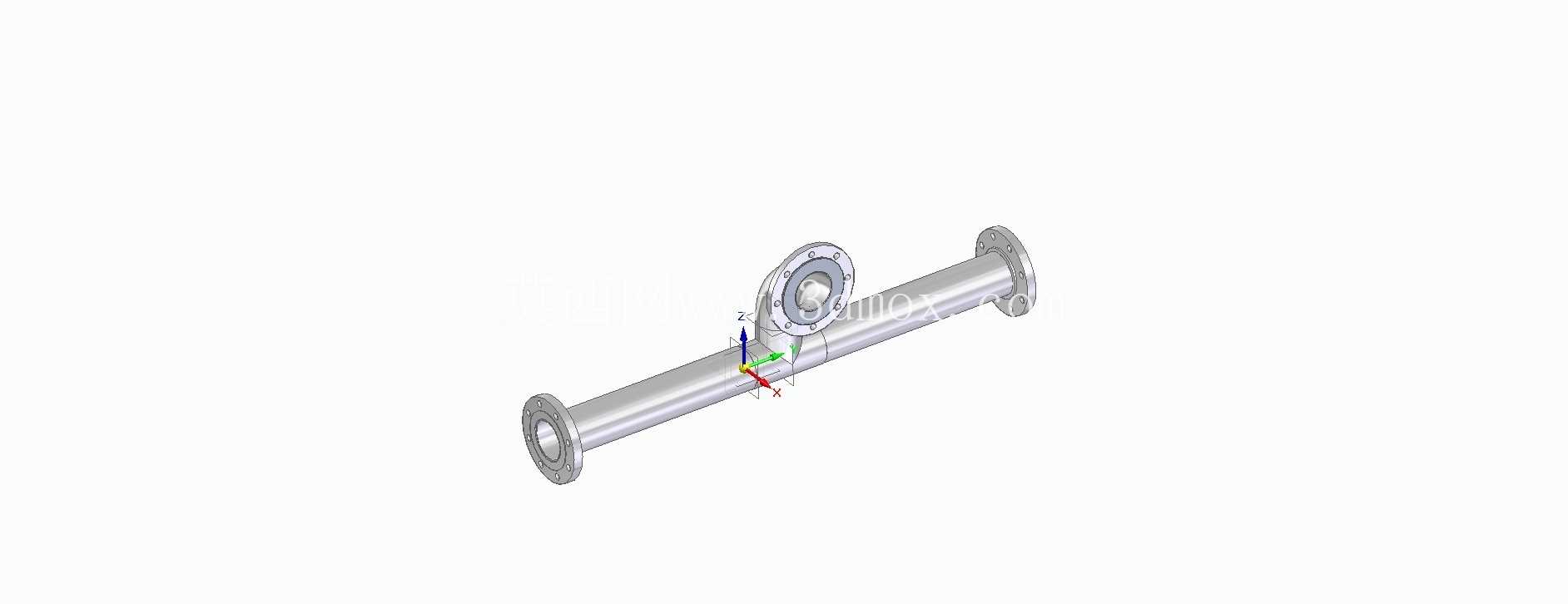

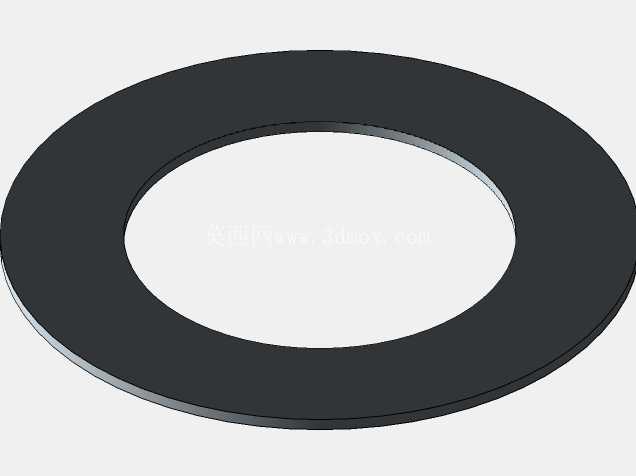

　　在化工流体输送、市政给排水、暖通空调循环、工业制程管路系统中，三通类管路分流构件是最常用的管路改向、分流合流部件，而带法兰连接形式的三通管，相比焊接式、卡套式三通，在需要定期拆解维护、管路压力等级偏高、输送介质存在轻微腐蚀性的工况下，具备更突出的适配性。这款带法兰的三通构件，采用主管直通、支管垂直侧出的结构形式，主管两端、支管端部均设置标准凸面法兰，法兰端面加工有密封水线，可配合非金属垫片或金属缠绕垫片实现端面静密封，避免管路输送过程中出现介质泄漏。

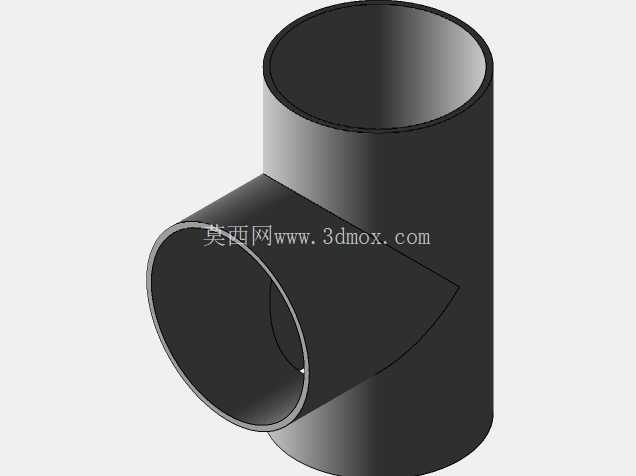

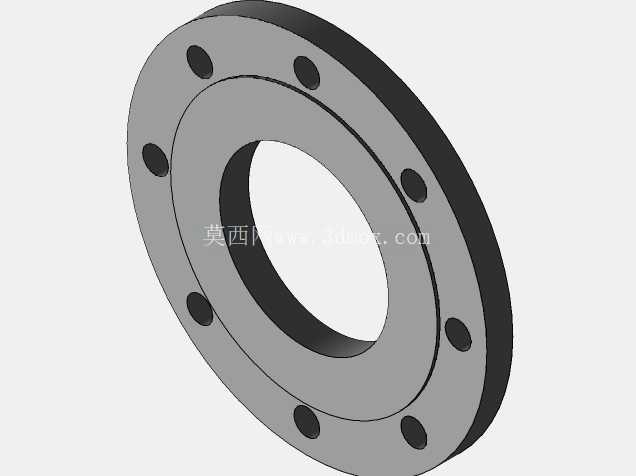

　　从结构设计逻辑来看，这款三通的主管与支管连接位置做了圆弧过渡补强，没有采用直角相贯的生硬连接形式，这一设计细节主要是为了降低管路内部流体在转向分流位置的湍流阻力，减少介质对管壁的冲蚀磨损，同时也能缓解管路压力波动时在相贯线位置产生的应力集中，避免长期运行过程中焊缝位置出现疲劳开裂。法兰的螺栓孔采用跨中布置形式，也就是螺栓孔的中心连线与主管、支管的轴线呈45度夹角，这种布置方式符合管路法兰安装的通用规范，能够避免安装时螺栓与相邻管路构件、支吊架产生干涉，同时保证法兰压紧时垫片受力均匀，不会出现局部压溃或者密封不严的问题。

　　从安装边界来看，这款三通的主管保持同轴度公差在机械管路安装允许范围内，两端法兰的端面平行度、垂直度公差满足中压管路的安装要求，安装时不需要额外对管路进行校形调整，只要将相邻管段的法兰与该三通法兰对齐，穿入对应规格的螺栓，按照对角顺序分次拧紧即可完成装配，不需要现场进行焊接作业，尤其适合在禁火的厂区管路改造、洁净车间管路安装场景中使用。在实际工况适配方面，这款三通可用于输送常温清水、压缩空气、低粘度油品、无强腐蚀性的化工介质，法兰的密封面形式适配多数通用管路的压力等级，支管的通径与主管保持一致，属于等径三通结构，当管路系统需要从主路分出等流量的支路时，不需要额外加装变径接头，减少了管路的连接节点，也就降低了整个管路系统的泄漏风险。

　　在建模过程中，法兰的密封面、螺栓孔位置、相贯线过渡区域都做了精准的几何约束，主管与支管的壁厚保持均匀一致，符合管路配件的成型工艺要求，不管是采用铸造工艺批量生产，还是采用型材焊接后加工法兰端面，这个模型的几何参数都能直接作为生产加工的参考依据。另外，法兰背面与管体连接的位置做了倒角过渡，避免焊接或者铸造时出现应力集中的尖角，也能减少安装过程中尖锐边角对施工人员造成的磕碰伤害。在管路系统排布时，这款三通的安装位置通常会设置在管路支吊架附近，避免三通位置因为管路自重、介质重量产生过大的弯曲载荷，法兰的厚度经过核算，能够承受对应压力等级下的螺栓预紧力，不会在拧紧螺栓时出现法兰变形导致密封失效的问题。对于结构设计人员来说，在进行管路系统三维排布时，直接调用这个三通模型，可以快速完成管路分支位置的装配，不需要从零开始绘制法兰、管体、相贯线结构，能够大幅提升管路设计的效率，同时模型的尺寸参数符合通用管路配件的标准规范，不会出现设计完成后采购不到对应标准件的问题。在实际运维过程中，法兰连接的形式也方便后续对支路设备进行检修，只需要拆开支管法兰的连接螺栓，就可以将支路设备断开，不需要切割整个主管路，大幅降低了管路维护的成本和停机时间。
