派克Snap-Tite75系列快接式联轴器结构

在液压流体输送系统的日常运维与设备搭建场景里，接头类部件的可靠性直接决定整套管路的泄漏风险与拆装效率，这款快接式联轴器的设计，正是针对中低压流体管路频繁拆装的工况做的定向优化。从实际应用场景来看，这类联轴器常出现在移动式液压设备的外接管路端，比如小型工程机械的液压工具接驳、工业液压站的临时测试回路、甚至部分气动控制管路的快速对接场景，不需要额外工具就能完成管路的通断操作，大幅降低现场拆装的工时消耗。

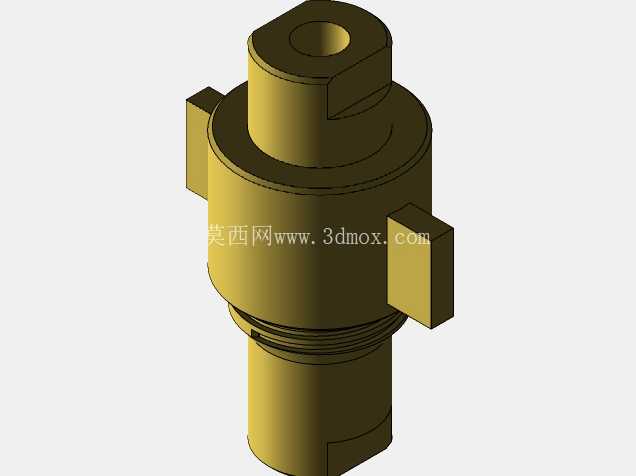

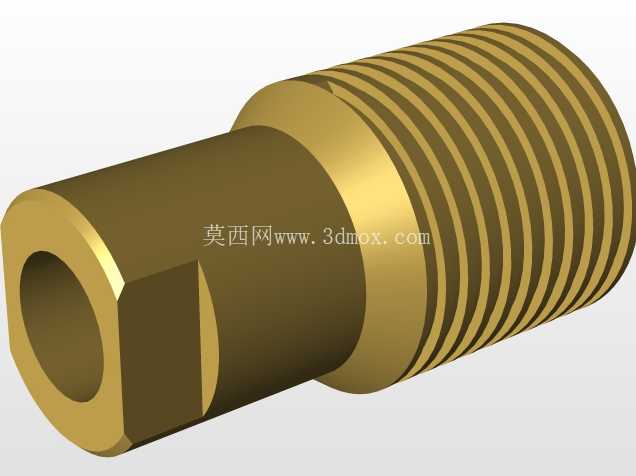

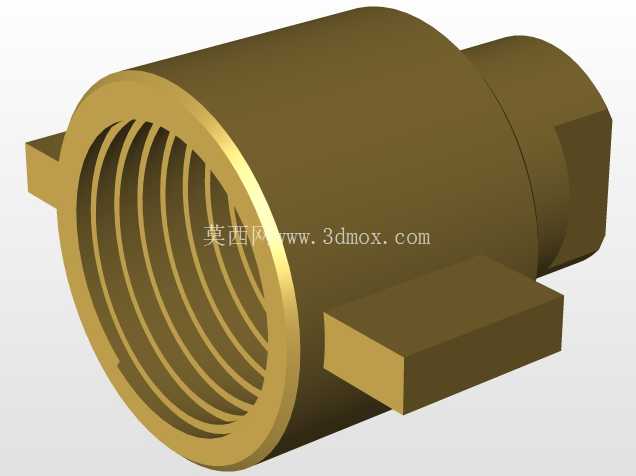

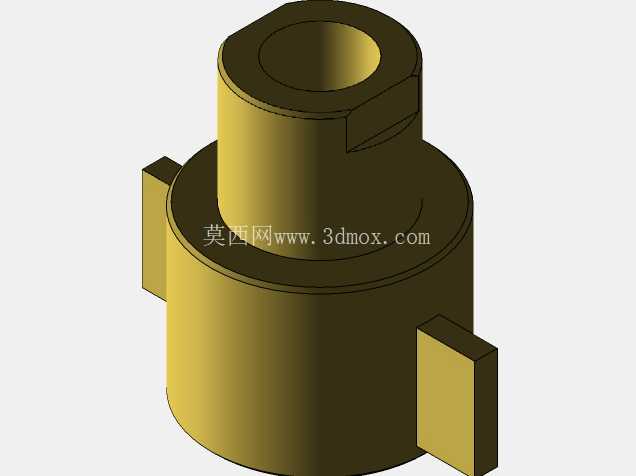

从功能特性上看，这款联轴器采用Snap-Tite结构的核心逻辑，是靠内部的卡扣结构实现对接后的轴向锁止，对接时仅需要将公头对准母头轴向推入，就能听到卡扣卡合的反馈声，此时内部的单向阀会同步顶开，管路自动导通；拆卸时只需要拉动母头外侧的滑套，卡扣就会脱开，两端的单向阀在弹簧力作用下自动复位封闭，最大限度减少管路断开时的流体泄漏量，避免现场出现油污喷溅、介质流失的问题。整个结构没有多余的外露活动部件，外侧的螺纹段是用于和设备端的内螺纹接口做硬连接固定，端部的六角结构是给扳手提供夹持位，安装时可以用标准开口扳手拧紧，不需要定制专用工装。

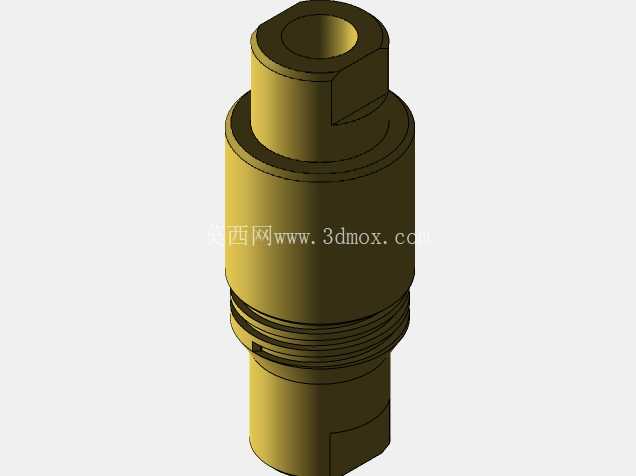

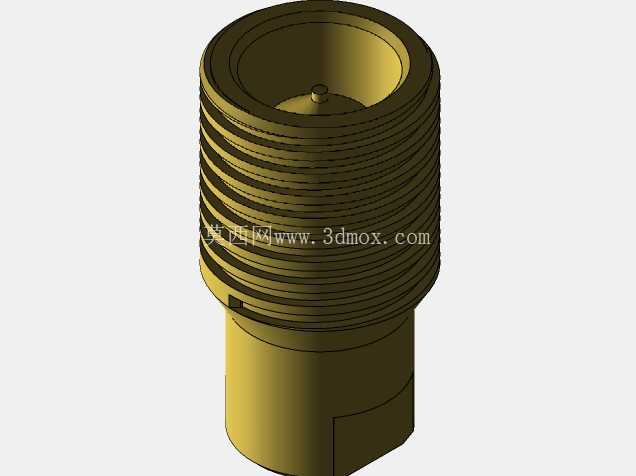

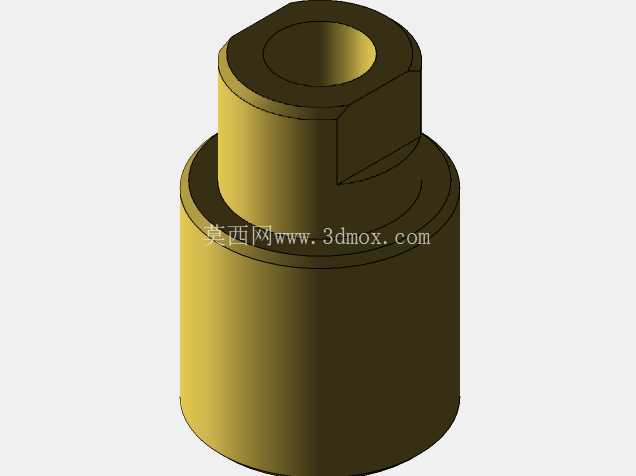

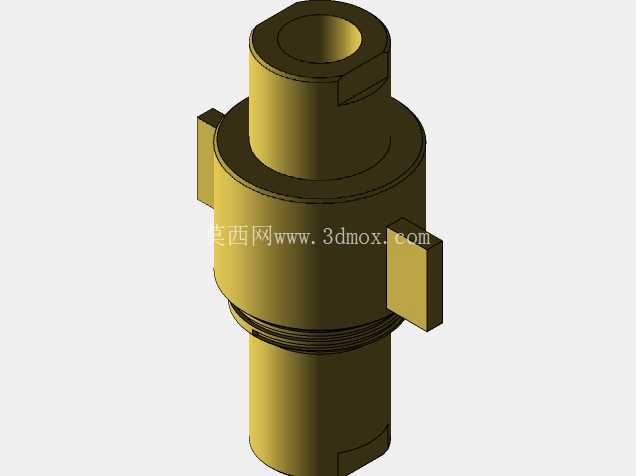

设计思路上，这款模型严格遵循外部尺寸准确的原则做的结构还原，整体为同轴回转体结构，中间的加粗段是内部阀芯、弹簧、卡扣组件的容纳腔，两端的外伸轴段分别是对接插入端和设备连接端，轴向的尺寸公差完全匹配同系列产品的安装边界，不会出现对接时轴向长度干涉、或者插入深度不够导致锁止失效的问题。外表面的环形槽除了容纳密封胶圈之外，还能在对接时起到导向定位的作用，避免公头插入时出现偏斜导致密封件切边损坏。端部的外螺纹规格和同系列标准产品完全一致，选型时只需要核对管路通径和工作压力等级，就能直接替换现有设备上的同型号接头，不需要重新加工设备端的安装接口。

从安装边界来看，这款联轴器安装后，径向最大尺寸集中在中间的主体段，周边需要预留至少一个扳手位的操作空间，方便后期拆卸维护时扳手能够卡入端部的六角位；轴向方向上，对接公头插入后会有固定的插入行程，安装布局时要预留出对应的轴向空间，避免对接时公头顶到母头底部的阀芯结构导致阀芯卡滞。整个零件为实心金属结构，没有多余的减重孔或者工艺缺口，结构强度能够满足常规液压系统的工作压力要求，密封槽的尺寸完全适配标准O型圈，更换密封件时直接选用对应规格的标准密封件即可，不需要定制非标密封件。

在实际建模过程中，这类回转体零件的建模核心是保证各段轴径、螺纹规格、密封槽位置、卡扣行程的尺寸准确性，不需要做过度的内部细节还原，但外部的安装尺寸必须和实物完全一致，否则在做整机管路装配时会出现干涉、对接不上的问题。很多工程师在做管路布局时，往往会忽略接头类零件的外部尺寸，导致后期装配时接头和周边结构件发生碰撞，不得不重新调整管路走向，而准确的接头模型能够在设计阶段就规避这类问题，提前核对安装空间，减少后期现场整改的工作量。

这类快接联轴器和普通的硬管接头相比，最大的优势就是拆装效率高，不需要拧动多圈螺纹，也不需要额外的密封带缠绕，靠内部的密封结构和单向阀就能实现可靠密封，特别适合需要频繁断开、连接的管路场景，比如液压测试台的外接测试管路、移动式液压工具的连接端，每次拆装只需要几秒钟就能完成，而且能保证断开后管路内的介质不会大量泄漏，既减少了介质浪费，也能避免现场环境污染。需要注意的是，这类接头在对接前要保证对接端面的清洁，避免泥沙、铁屑等杂质进入接头内部，否则会导致单向阀密封不严、卡扣卡滞的问题，缩短接头的使用寿命。
