多接口进水式储水腔体结构设计

在流体输送、小型给排水配套、设备冷却循环等场景中，这类多接口进水的储水腔体是很常见的功能部件，日常做结构设计时经常会碰到类似的需求。先从实际用途说起，这个腔体核心作用是对多路汇入的流体进行暂存、缓冲，避免多管路直接汇流产生的紊流、水锤问题，同时可以在腔体内完成初步的流态稳定，再统一供给下游的用水单元，不管是小型设备的冷却循环水暂存，还是民用给排水的支路汇流储水，或是小型试验台的流体缓冲单元，都能适配这类结构。

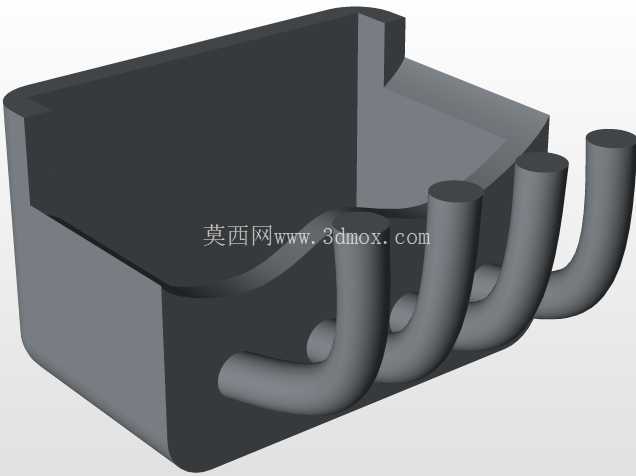

设计思路上，首先要考虑的是多路进水的流态干扰问题，你看这个腔体的侧壁伸出的多根弯管，每根管路的弯曲半径都做了统一，进水口的高度沿着腔体侧壁做了阶梯式排布，不是齐平接入腔体的，这样不同管路进来的水流不会在入口处直接对冲，减少局部涡流的产生，降低流体流动的阻力损失。腔体本身做了带斜向导流面的内部结构，不是简单的直角方盒，靠近管路接入侧的内壁做了圆弧过渡的导流斜面，水流从弯管进入腔体后，会顺着斜面平缓流向腔体的储水区域，不会直接冲击对面的内壁产生噪音和结构振动。

外形尺寸和安装边界这块，这类腔体一般是根据配套设备的安装空间来定的，主体的矩形腔体部分是主要的储水容积段，外部伸出的弯管长度要预留出管路对接的操作空间，每根弯管的端部都留了标准的管接头对接余量，安装时不需要额外再裁剪管路长度。腔体的顶部做了加厚的翻边结构，一方面是提升腔体整体的刚性，避免满水状态下侧壁出现鼓胀变形，另一方面翻边上可以预留安装孔位，直接通过螺栓把整个腔体固定在设备的安装机架上，不需要额外做焊接支架，安装效率更高。底部的边角都做了圆角过渡，没有直角死角，一方面是加工的时候更容易脱模或者焊接打磨，另一方面使用过程中不会残留积水，排空的时候可以把腔体内的水完全排净，避免长期积水滋生杂质或者冻胀损坏。

功能特性上，这个结构没有额外的活动部件，可靠性很高，多管路接入的设计可以同时承接4路不同来源的进水，不需要额外在外部做管路汇流的三通、四通接头，减少了管路接头的数量，也就降低了漏水的风险点。腔体内部的导流结构除了稳流的作用，还能让进水裹挟的少量气泡在流动过程中自然上浮到腔体顶部，不会随着水流进入下游的管路，避免下游的水泵、阀件出现气蚀问题。壁厚设计上，根据常规的使用压力，一般这类常压储水的腔体壁厚取3-5mm就足够，要是用于带压的循环系统，可以根据工作压力对应加厚侧壁和管路的壁厚，弯管和腔体连接的位置做了圆弧补强，避免长期使用过程中连接处因为应力集中出现开裂。

实际选型应用的时候，要注意根据实际的进水流量核算腔体的有效容积，一般腔体的有效储水容积要大于单路进水10秒的流量，才能起到足够的缓冲作用，要是进水流量波动大，还可以适当加大腔体的容积。安装的时候要注意腔体的水平度，保证底部的排空口（如果配套的话）处于最低位置，伸出的弯管对接管路的时候要做好同轴度对中，不要强行掰弯管路对接，避免连接处产生额外的装配应力。另外这类结构如果用于冷却水系统，还可以在腔体顶部预留排气孔的接口，方便初次注水的时候排净腔体内的空气，要是用于污水类的介质，可以在腔体底部预留排污口，定期清理沉积的杂质。

做三维建模的时候，这类结构要重点注意弯管和腔体连接位置的相贯线处理，一定要做圆角过渡，不要直接做直角相接，不然实际加工的时候不管是注塑还是焊接，那个位置都会有应力集中的问题，而且流体流过的时候也会产生额外的阻力。内部的导流斜面角度一般取15-30度就合适，角度太小起不到导流的作用，角度太大会挤占过多的储水容积，得不偿失。伸出的弯管间距要留够管接头的安装空间，相邻两个弯管的中心距至少要大于管接头的最大外径，不然安装的时候扳手没有操作空间，没法拧紧接头。
