PN40磁性液位指示器结构设计

在常压储水、工业循环水系统、中小型化工流体储罐的液位监测场景中，侧装式磁性液位计是替代玻璃管液位计、解决易泄漏、易破损问题的核心监测部件，这款中心距500mm、公称压力PN40的磁性液位指示器，正是针对中低压密闭储罐的液位连续监测需求开发的结构方案。

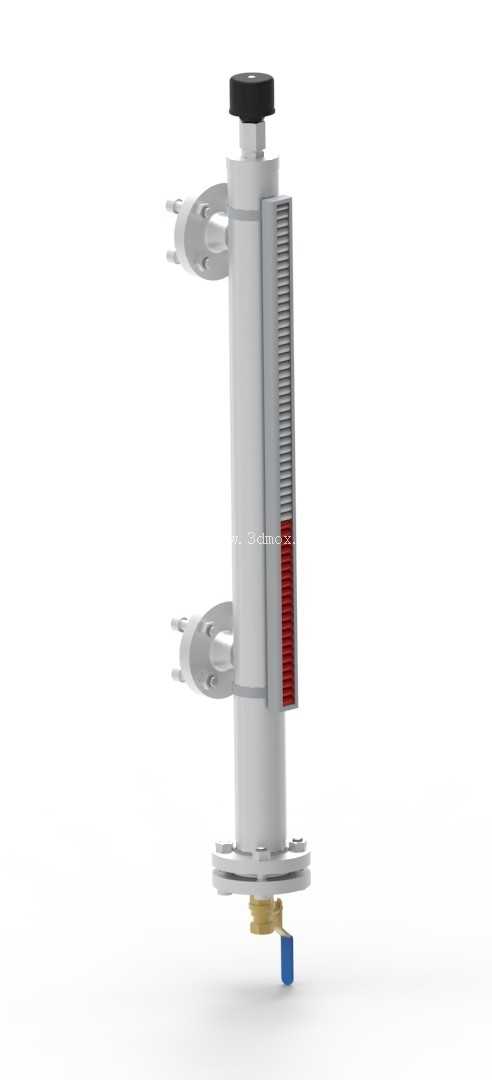

从实际安装边界来看，该液位计采用侧装法兰对接结构，主体测量腔为竖直圆柱形承压腔体，上下两端各设置一组带卡箍结构的对接法兰，可直接与储罐侧壁预留的上下取压口连通，无需额外加装引压管支架，适配壁厚8-20mm的钢制储罐侧壁安装，安装时需保证测量腔与储罐液面的垂直偏差不超过2度，避免内部磁性浮子卡滞。测量腔侧面集成长条式玻璃视窗，视窗外侧带防护刻度条，刻度条采用红白双色磁翻柱结构，无需外接电源即可通过磁耦合作用实时显示腔体内液位高度，即使在断电、现场无照明的工况下，也能通过目视直接读取液位数值，视窗与承压腔体之间采用耐油橡胶密封垫压紧，密封面粗糙度控制在Ra1.6以下，可满足PN40压力等级下的长期密封要求，不会出现介质渗漏问题。

结构设计层面，这款液位计的核心思路是利用磁耦合原理实现无接触液位传递，避免测量介质与外部显示部件直接接触，测量腔内部内置带永磁体的浮子，浮子密度根据被测介质密度定制，可随液面升降沿腔体内壁上下滑动，浮子的磁环磁场可穿透非磁性的腔体侧壁，带动外部磁翻柱翻转，当液位上升时翻柱由白色转为红色，液位下降时翻柱由红色转回白色，红白分界处即为实际液位高度。腔体顶部设置黑色排气螺塞，初次投用或维护时可拧开螺塞排出腔体内积存的空气，避免气阻导致浮子卡滞、液位显示失真；腔体底部设置排污阀，可定期打开排出腔体内积存的杂质、锈渣，避免浮子被杂物卡阻，排污阀末端预留蓝色堵头，可外接引流管将排污介质引至指定收集点，避免现场污染。

从功能特性来看，这款液位指示器完全依靠机械磁耦合原理工作，无需供电即可实现现场液位直读，也可根据需求在刻度条外侧加装磁致伸缩变送器、高低液位报警开关，实现液位信号远传、高低液位联锁控制，适配工业自动化控制系统的接入需求。相比传统玻璃管液位计，该结构的承压能力更高，PN40的压力等级可覆盖大部分中低压流体储罐的工作压力范围，玻璃视窗仅作为显示窗口不直接接触承压介质，即使视窗出现破损也不会导致介质大量泄漏，安全性大幅提升；同时磁翻柱显示具备记忆功能，当现场出现临时液位波动、人员短暂离开后返回，仍可准确读取波动前的液位数值，不会像玻璃管液位计那样随液面波动实时变化导致读数误差。

在实际选型应用中，500mm的中心距对应储罐的有效测量范围为400-450mm，适配高度在600-800mm的中小型水箱、缓冲罐、冷凝水储罐的液位监测，安装时需注意上下取压口的中心距与液位计中心距偏差不超过±2mm，避免对接法兰出现强制装配应力导致腔体变形；浮子的安装方向需严格按照标识要求，带磁环的一端朝上，避免浮子浮力不足导致液位显示偏低。日常维护时仅需每3-6个月打开底部排污阀清理一次腔体积渣，每年检查一次视窗密封垫的老化情况，即可保证设备长期稳定运行，无需复杂的校准操作，维护成本远低于电容式、超声波式等电子液位检测设备，尤其适合在潮湿、多粉尘、有防爆要求的工业现场使用。
