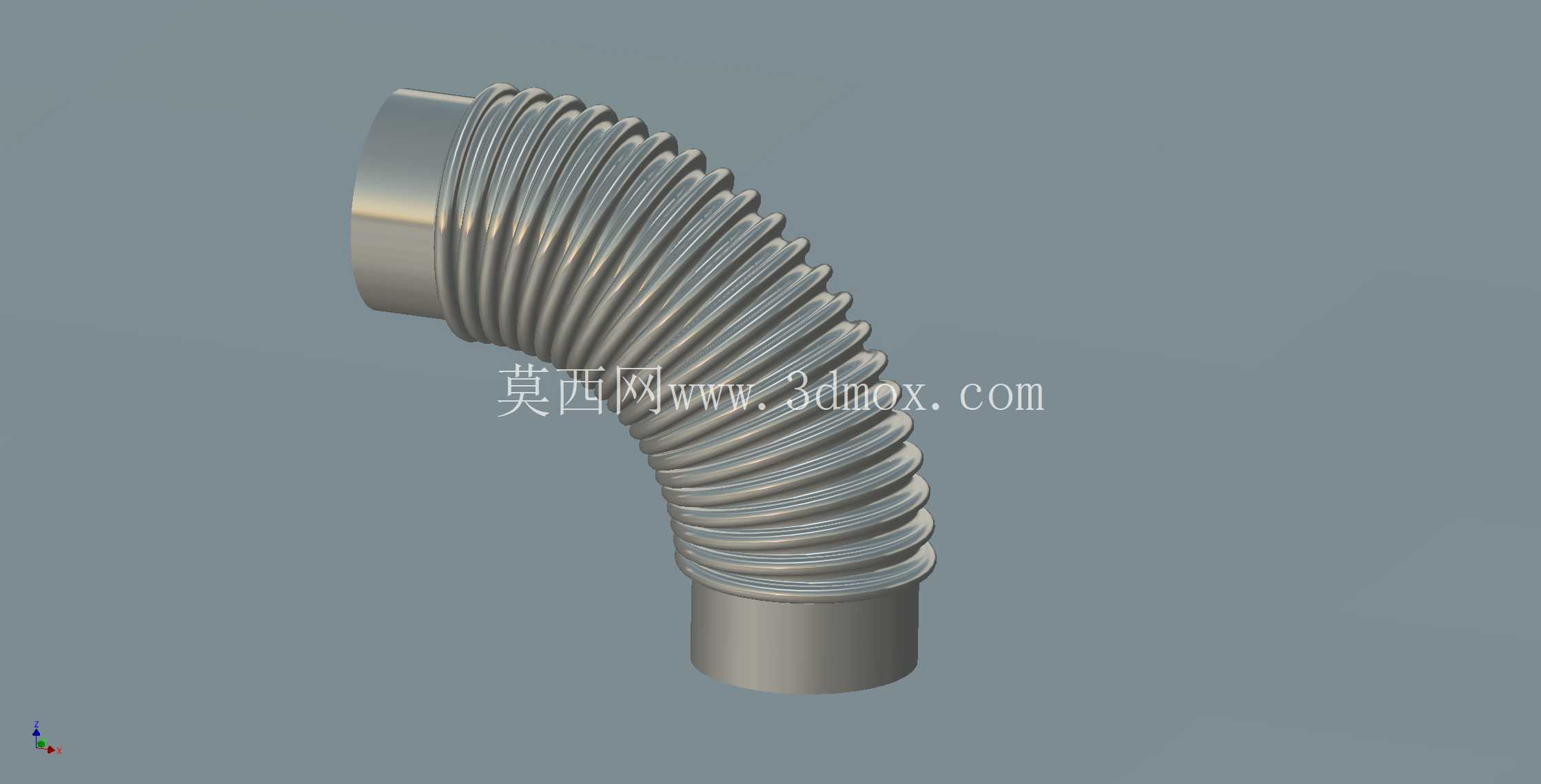

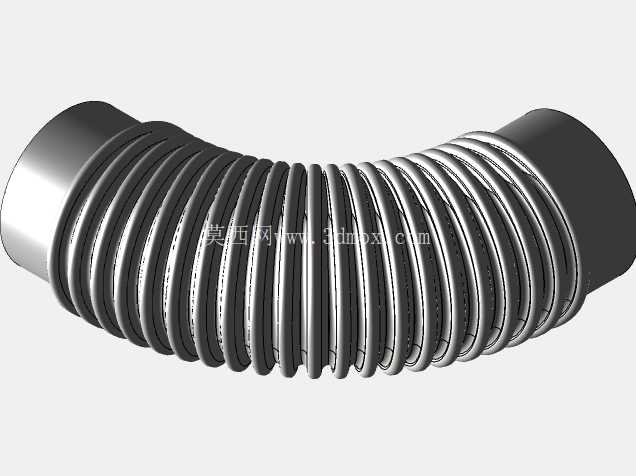

DN50规格90度弯角波纹金属软管结构

　　在工业流体输送、设备管路接驳的场景里，硬管连接很难完全抵消设备运行产生的振动、安装位偏移带来的应力，这时候带弯曲角度的波纹金属软管就成了管路系统里必不可少的柔性补偿元件，这款DN50规格的90度弯角波纹软管，就是针对直角转向的管路接驳场景设计的结构件。从实际工程应用来看，这类弯角波纹软管常出现在泵组进出口、通风管路转角、液压系统回油管路、车间压缩空气管网的转向位置，相比硬管弯制的90度接头，它的波纹段可以在一定范围内吸收轴向、径向以及角向的位移，避免设备运行时的振动顺着硬管传递到整个管网，也能抵消安装过程中两端接口存在的少量同轴度偏差，降低安装对位的难度。

　　设计这款结构的时候，首先要确定两端的接口基准，两端直段接口的外径匹配DN50管路的常规接驳尺寸，直段部分保留足够的插接或者焊接长度，保证和硬管、法兰或者快装接头连接的时候有足够的结合面，不会出现接驳强度不足的问题。中间的波纹段采用等距圆弧波纹结构，每一圈波纹的波高、波距保持一致，这种结构的优势是各个位置的形变能力均匀，不会因为局部应力集中导致波纹段在反复形变后出现疲劳开裂。90度的弯角成型在波纹段区域，弯曲半径控制在合理区间，既不会因为弯曲半径过小导致波纹挤压变形、通径缩窄影响流体通过效率，也不会因为弯曲半径过大占用过多安装空间，适配紧凑布局的设备内部管路排布。

　　从功能特性上看，金属材质的波纹结构本身具备一定的承压能力，管壁的厚度匹配常规低压流体输送的强度要求，波纹的褶皱结构让整个弯管段在保持90度转向形态的同时，保留了柔性缓冲的能力，当两端连接的设备出现启停振动、热胀冷缩带来的尺寸变化时，波纹段可以通过自身的微形变吸收这些位移量，避免管路接口处因为硬应力拉扯出现渗漏、开裂的问题。在安装边界的考量上，两端直段的轴线保持严格的90度垂直，安装时只需要将两端接口分别对应两个垂直方向的管路接口对位即可，不需要额外调整弯角角度，相比直型波纹软管现场弯折成角度的使用方式，预成型的90度弯角不会出现局部波纹过度拉伸或者挤压的问题，使用寿命更长。

　　另外波纹段的内壁保持相对顺滑的过渡，虽然有波纹结构，但波谷位置的圆弧过渡不会造成流体在转角处形成明显的涡流区，能减少流体输送过程中的阻力损失，也不容易在管内残留输送介质，适配气体、液体等多种介质的输送场景。在结构建模的时候，需要先确定两端直段的同轴基准，再沿着90度的弯曲路径排布等距的波纹特征，每一圈波纹的轮廓都要和弯曲路径保持垂直，保证弯曲后各个位置的波纹壁厚均匀，不会出现外侧波纹拉伸变薄、内侧波纹挤压堆料的问题，两端的直段部分和波纹段的衔接位置做平滑过渡，避免衔接处出现应力集中的直角棱边，提升整个构件的抗疲劳性能。这类弯角波纹软管不需要额外加装转向接头就能实现管路的直角转向，同时兼顾柔性补偿的作用，在很多空间受限、存在振动的管路场景里，比硬管弯头加直软管的组合结构更节省安装空间，连接点更少，也降低了管路渗漏的风险。
