适配50mm管径的M8规格U型紧固螺栓

在现场管路敷设、轻型设备机架装配、户外管线支架搭建的场景里，适配圆管的U型抱箍螺栓一直是小成本但高可靠性的核心连接件，这款适配50mm外径管材的M8 U型螺栓，就是针对常规中小管径固定需求开发的标准紧固元件。从实际工况适配性来看，50mm外径是给排水支路、低压气动管路、小型设备穿线护管、户外护栏横管非常常见的管径规格，不管是薄壁PVC管、镀锌钢管还是铝合金圆管，只要外径落在适配公差范围内，这款螺栓都能实现贴合式抱紧，不会出现局部应力集中压伤薄壁管材，或是间隙过大导致管材窜动的问题。

设计阶段最先敲定的是弯曲段的内弧尺寸，没有直接用螺纹公称直径对应的弯曲半径做等径圆弧，而是在圆弧和直段螺纹的衔接位置做了微小的过渡圆角，这个细节是为了避免冷弯成型时圆弧内侧产生微裂纹，同时安装时不会因为直角转折刮伤管材表面的防腐层，尤其是针对镀锌钢管、喷塑铝合金管这类带表面防护层的管材，过渡圆角能把安装过程中的防护层破损率降到最低。直段部分的螺纹长度做了冗余设计，预留的调节量可以适配不同厚度的安装支架板，从2mm厚的薄钢板冲压支架到8mm厚的热轧角钢支架，都能通过螺母调节实现有效锁紧，不需要现场额外加工螺纹或是加装过长的衬套。

配套的六角螺母和加大平垫是和螺栓本体匹配的组合件，平垫的外径比常规M8平垫大3mm，目的是分散锁紧时的压应力，避免在较薄的支架板上压出凹痕，长期受振动的工况下，更大的承压面也能降低螺母松动的概率。螺栓的冷弯成型精度控制在圆弧段圆度公差0.2mm以内，安装时两个直段的平行度偏差不超过0.5mm，穿入支架安装孔时不需要额外掰动校正，能直接对位穿入，减少现场安装的调整时间。

从安装边界来看，这款U型螺栓抱紧管材后，两个直段的中心距和50mm管径的安装孔位完全匹配，支架上只需要按照对应中心距钻两个8.5mm的通孔即可完成安装，不需要额外加工沉孔或是异形槽。锁紧时推荐的扭矩值控制在8-12N·m，既能保证足够的抱紧力，避免管材在支架上滑动旋转，又不会因为扭矩过大导致螺纹滑牙或是管材被压变形。在户外使用场景下，螺栓本体的表面处理层可以耐受常规的雨水、潮气腐蚀，不需要额外做防腐包裹就能满足普通户外工况的使用要求，如果是强腐蚀环境，也可以在螺栓表面缠绕防腐胶带做二次防护，不会影响锁紧性能。

很多现场安装人员容易忽略U型螺栓的圆弧贴合度问题，之前遇到过不少用通用U型螺栓代用的情况，要么圆弧半径过小卡不住管材，只能靠螺母硬拉导致螺栓产生预加应力，长期受振动容易断裂；要么圆弧半径过大，抱紧后只有两个点接触管材，车辆经过或是设备运行产生振动时，管材会在抱箍里窜动，磨损管壁甚至导致管路接口松脱。这款专门适配50mm管径的U型螺栓，圆弧段和管材外壁的贴合面积能达到80%以上，锁紧后抱紧力均匀分布在圆弧接触面上，不会出现局部应力集中的问题，不管是固定静态的管路，还是固定有轻微振动的小型设备管线，都能保持长期的锁紧可靠性。

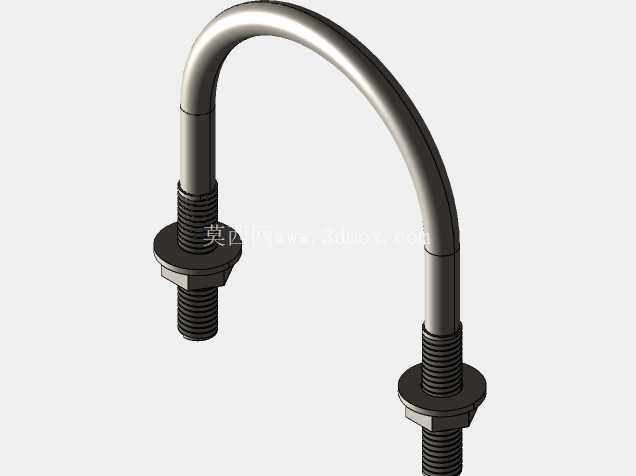

在三维建模过程中，螺纹部分采用了简化的几何表达，既保留了螺纹的视觉特征方便工程人员识别规格，又不会因为过于精细的螺纹细节导致装配体文件过大，在做管路装配仿真时，可以直接把这个U型螺栓作为标准件调入装配体，和50mm管材、安装支架做干涉检查，提前验证安装孔位是否匹配，避免现场安装时才发现孔位偏差的问题。弯曲段的圆弧曲率完全按照实际冷弯成型的工艺参数建模，和实际生产出来的零件尺寸偏差控制在建模公差范围内，导出的工程图可以直接作为生产下料的参考，不需要二次调整尺寸参数。
