同轴式斜齿轮减速电机一体化传动结构

　　在各类工业产线的动力传输环节，减速电机始终是连接动力源与执行机构的核心部件，这款同轴斜齿轮减速电机的结构设计，正是面向通用工业场景的常规传动需求开发，可直接适配多数需要低转速大扭矩输出的工位。从安装适配性来看，该结构预留了底座式与法兰式两种安装接口，底座安装孔位的间距经过标准化适配，可直接匹配市面多数常规设备的安装基面，无需额外加工转接板；法兰端的止口尺寸遵循通用工业安装规范，对接搅拌机构、输送辊筒、物料提升机构时，可直接完成同轴定位，减少装配时的同轴度调校工作量。

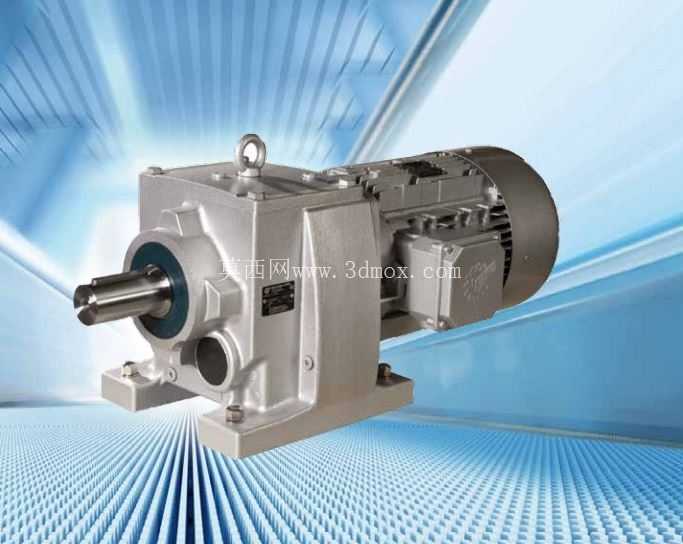

　　整机外壳采用一体化压铸成型的UNICASE结构，没有额外的箱体拼接密封面，从根源上避免了长期运行后拼接面渗油的问题，压铸外壳的壁厚经过受力仿真优化，在5种中心高规格的外壳体系下，既保证了安装脚、轴承位的结构刚性，又控制了整机自重，不会给安装机架带来额外的承重负担。传动端采用斜齿轮啮合结构，相比直齿轮传动，斜齿轮的重合度更高，运行时的啮合冲击更小，传动噪音更低，齿轮副的承载能力也有明显提升，可覆盖0.12-37kW的功率输入区间，输出扭矩范围覆盖5.3-3300Nm，传动比区间从2.10:1到456.77:1，共设置8种外形尺寸规格，可匹配不同负载等级的设备需求。

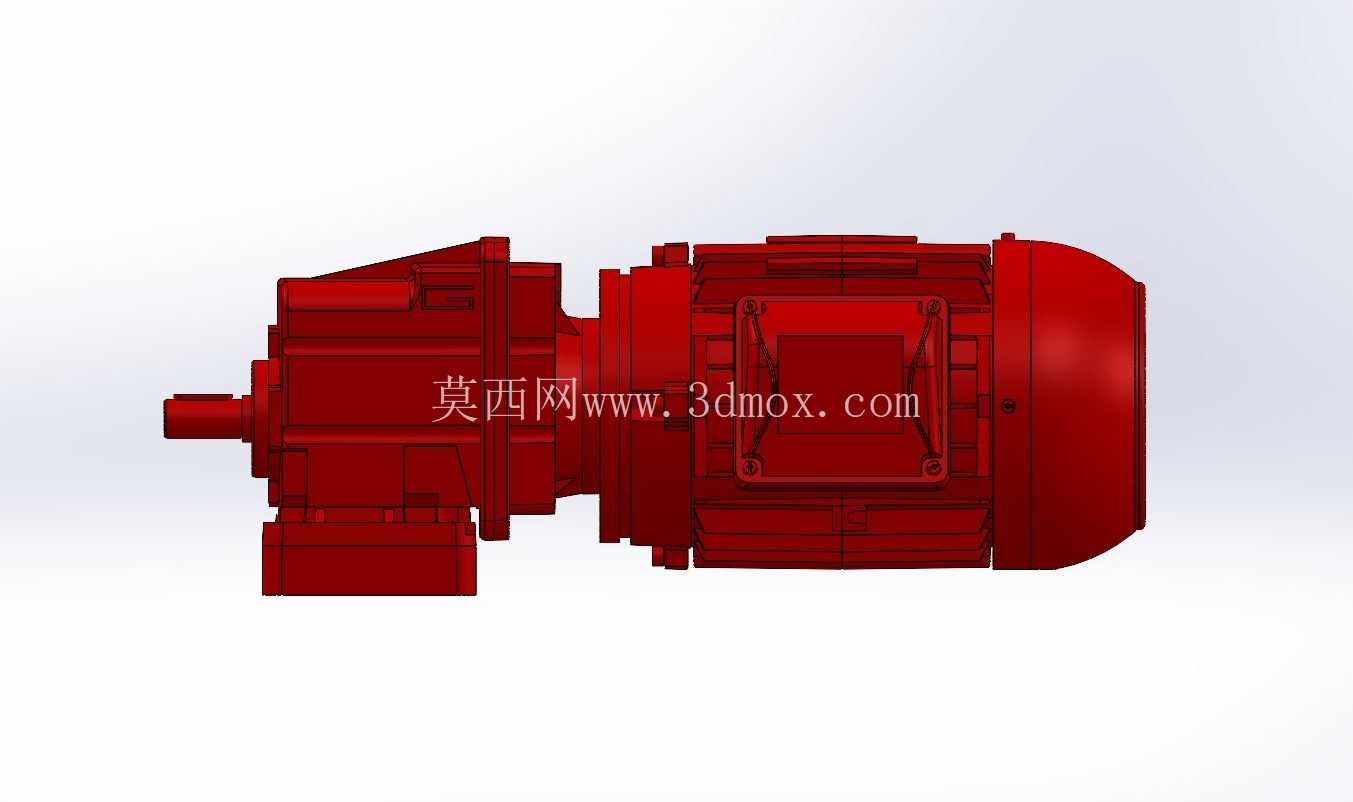

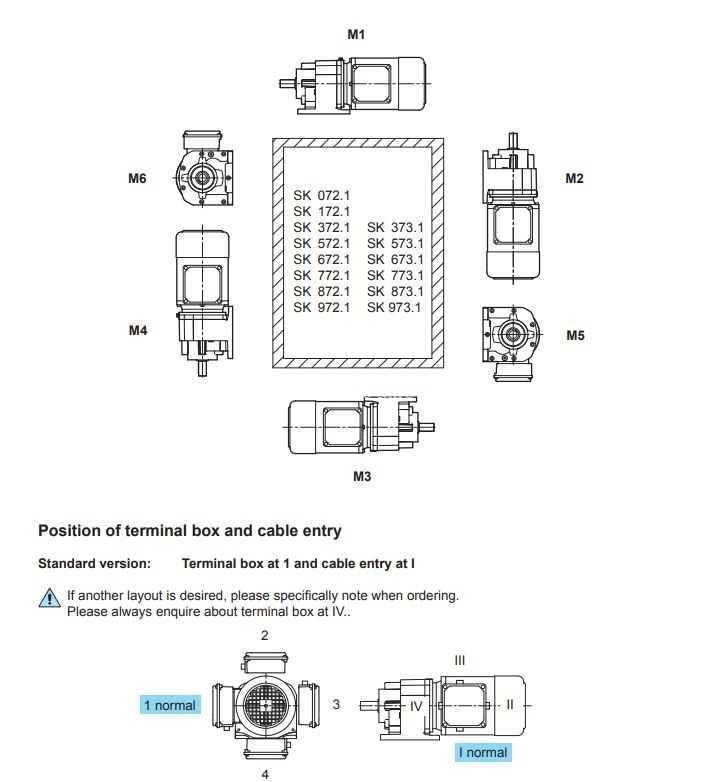

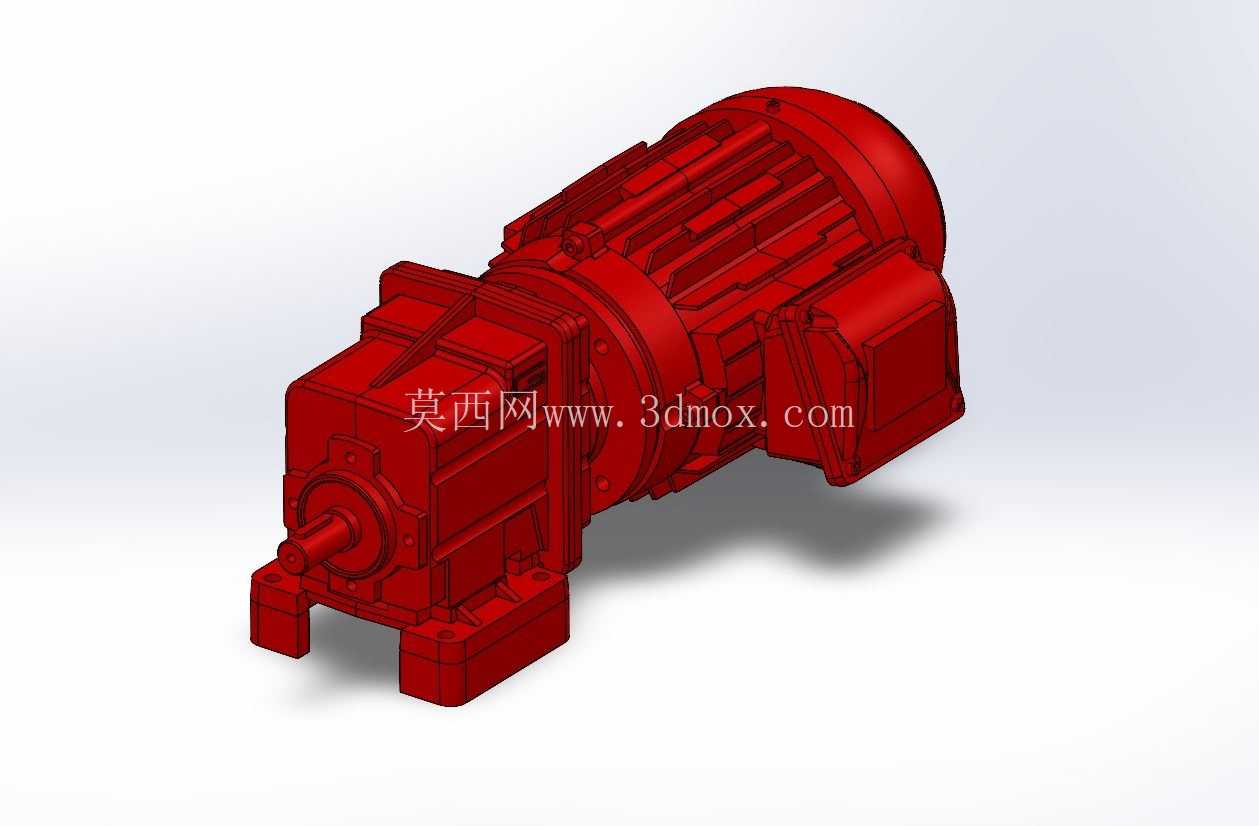

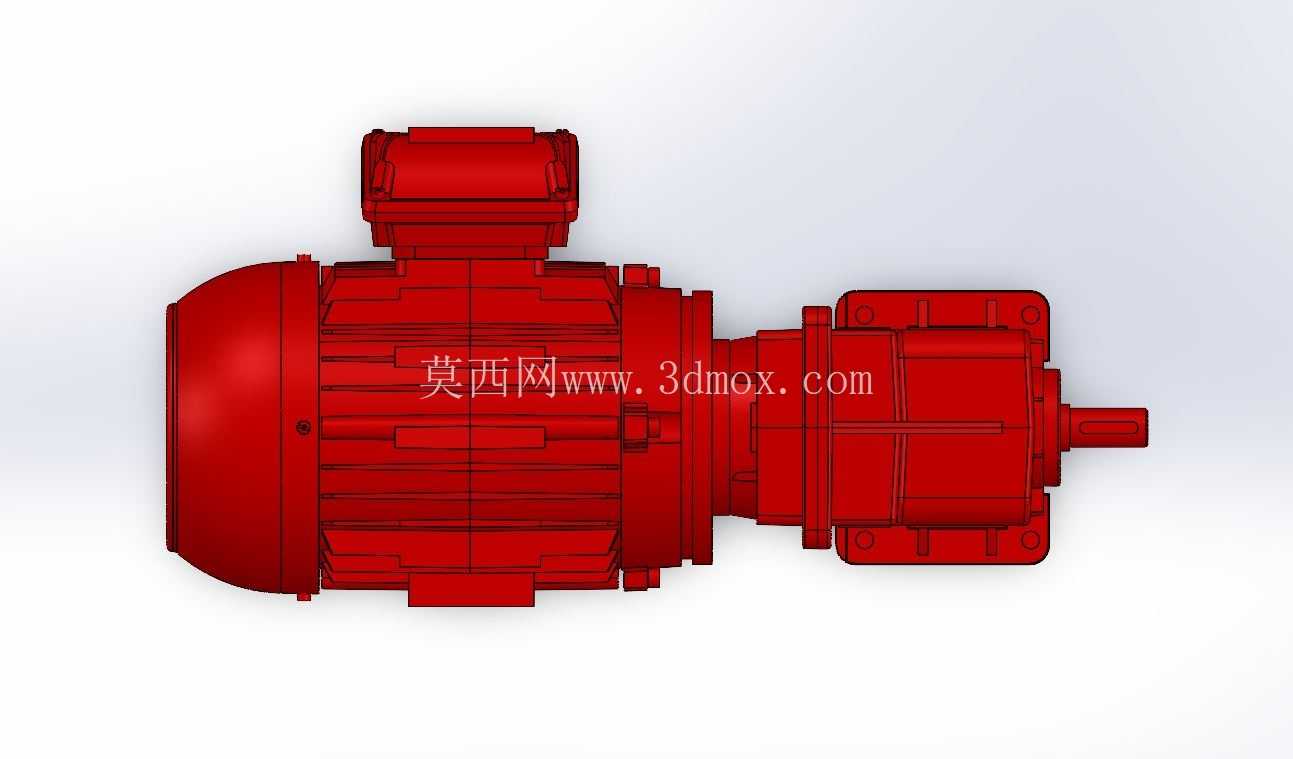

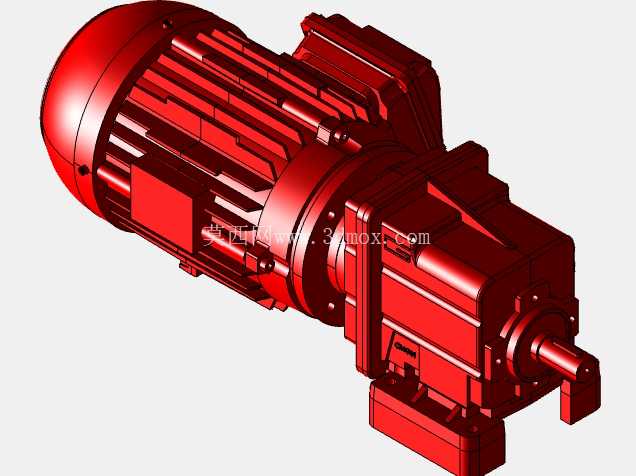

　　在实际场景适配中，这类减速电机可直接用于输送线的驱动辊端，为物料搬运系统提供稳定的低速动力；在水处理厂的刮泥机、搅拌器工位，可通过法兰端直接连接搅拌轴，无需额外加装传动联轴器；农业设备的喂入机构、重型机械的进给工位，也可通过底座安装的方式固定在设备机架上，输出轴可直接对接链轮、带轮完成动力传递。建模过程中，对电机接线盒的位置、放油螺塞的点位、透气塞的安装位都做了1:1的还原，接线盒的出线口预留了标准的格兰头安装螺纹，现场布线时可直接匹配常规的电缆密封接头；放油螺塞位于箱体油腔的最低位，日常维护更换齿轮油时无需拆解整机即可完成废油排放；透气塞设置在箱体最高位，可平衡箱体内外气压，避免长期运行油温升高导致内部压力过大损坏密封件。

　　输出轴的轴伸尺寸、键槽规格都遵循通用工业标准，对接负载端的联轴器、链轮时无需额外加工轴头，可直接采购标准件完成装配；电机端的散热筋结构沿轴向均匀分布，可保证自扇冷结构下的散热效率，即使在连续运行的工况下，也能将电机绕组的温升控制在标准允许范围内。从安装边界来看，不同规格的整机长度、中心高尺寸都做了参数化建模预留，设计选型时可直接调取对应规格的模型，核对设备安装空间的干涉情况，无需反复测量实物尺寸；底座安装孔为长圆孔设计，安装时可在小范围内调整整机位置，降低机架加工的精度要求，也方便后期维护时调整传动带、链条的张紧度。
