1:17零反冲带中间滚体波形驱动装置

　　在精密传动领域，零背隙的减速传动一直是小空间高精度传动场景的核心需求，这类带中间滚体的波形驱动波速减速器，正是针对传统摆线减速器零件多、装配难度大的痛点优化而来，1:17的固定传动比适配多数中小负载的精密回转传动需求，输出轴与输入轴反向旋转的特性，也能匹配多数设备的动力输入输出布局逻辑。从实际应用场景来看，这类减速器非常适合桌面级精密回转设备、小型机械臂关节、3D打印配套回转工装、桌面CNC第四轴这类对安装空间有严格限制，同时对传动背隙有较高要求的场合，相比同传动比的行星减速器，它的结构更紧凑，同体积下能传递的扭矩更高，没有行星轮系的多级啮合累积背隙，反向传动时的空程量可以控制在极小范围内，完全满足精密定位场景的传动要求。

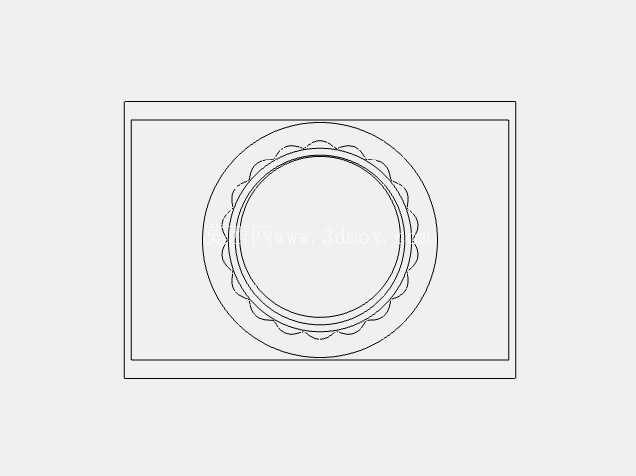

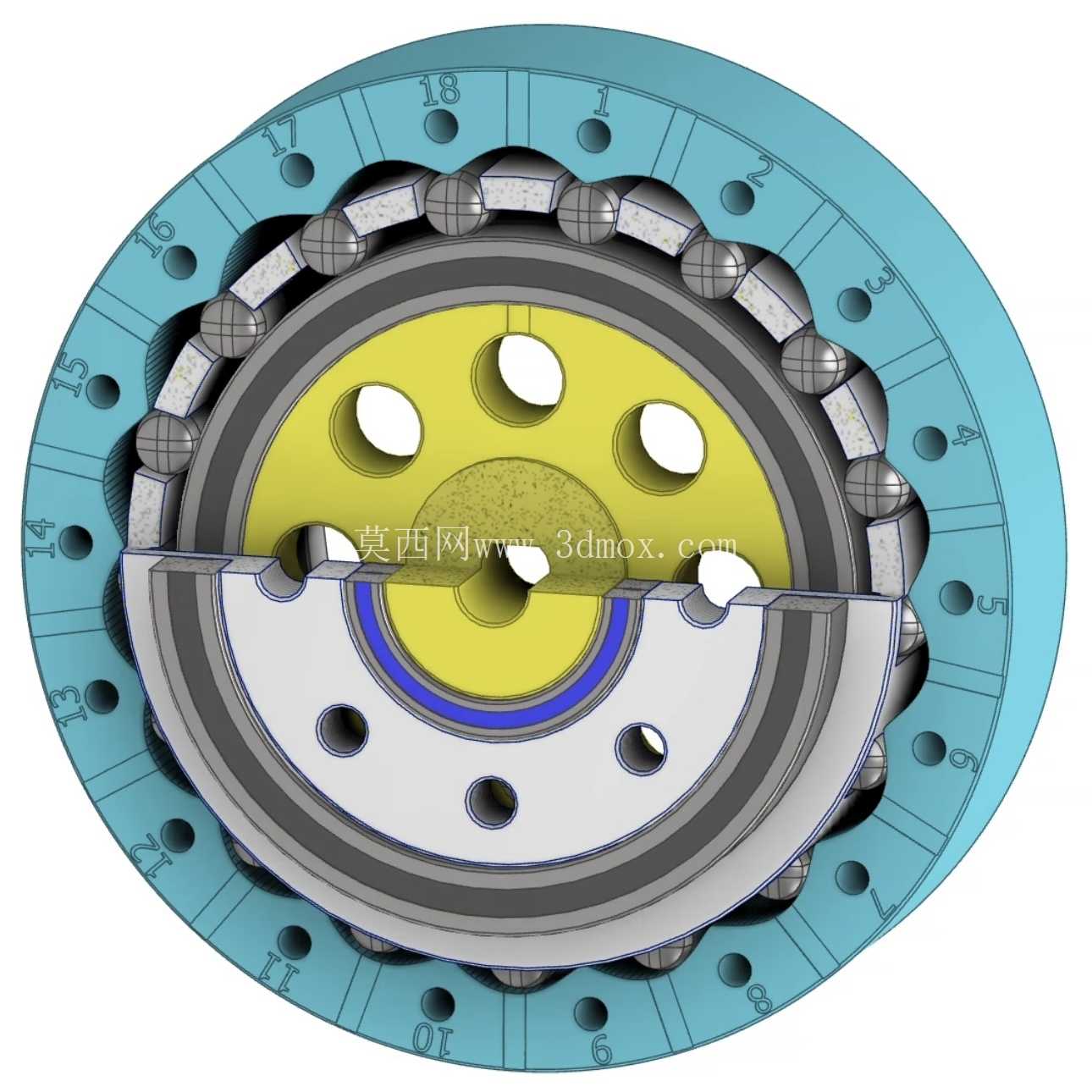

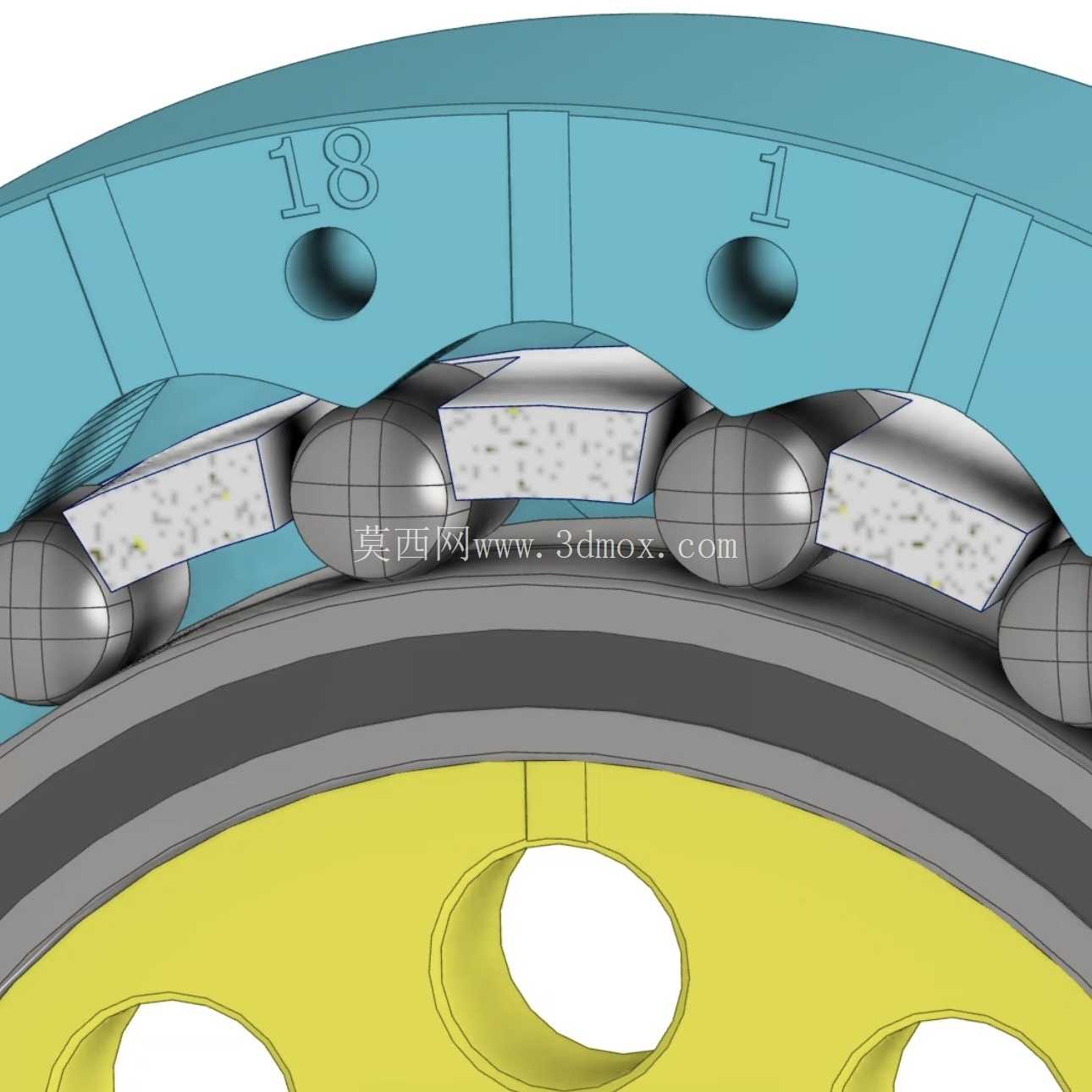

　　从结构设计思路来看，这款减速器摒弃了传统摆线针轮减速器的针齿壳固定针齿结构，采用整圈排布的圆柱形滚动体作为中间传动件，主动侧的波形凸轮通过型线推动滚体沿径向产生位移，滚体同时与外侧固定内齿圈、内侧输出端的分度槽啮合，将凸轮的连续回转运动转化为输出端的低速大扭矩回转，整个传动链中所有接触副均为滚动摩擦，相比滑动摩擦的摆线结构传动效率更高，长时间运行的磨损量更小，传动精度保持性更优。滚体选用直径6毫米的标准圆柱滚子，不需要定制异形传动件，加工采购成本更低，也方便后期维护更换，相比传统摆线减速器需要加工复杂摆线轮齿形，这款结构的零件加工难度大幅降低，除了波形凸轮需要加工特定的光滑型线外，其余零件如外侧带安装孔的固定法兰、内侧输出端的分度盘，都可以通过常规的铣削、钻孔工序完成加工，不需要专用的齿轮加工设备，非常适合小批量定制加工甚至个人爱好者自行制作。从安装边界尺寸来看，外侧固定法兰沿圆周均匀排布多组安装通孔，可直接通过螺栓与设备安装基座固定，法兰端面的定位止口可以保证安装同轴度，避免装配偏心带来的振动和磨损；输入端可直接与标准伺服电机、步进电机的输出轴连接，不需要额外加装过渡联轴器，输出端的分度盘上预留了多个均匀分布的安装孔，可直接连接负载转盘、机械臂连杆等执行部件，轴向尺寸紧凑，不需要预留过大的安装空间，整体装配完成后没有外露的传动部件，可直接在无额外防护的工况下使用。

　　在实际装配调试过程中，只需要保证波形凸轮与固定内齿圈的同轴度，滚体在安装槽内可以自由滚动无卡滞，即可实现顺畅的动力传递，不需要像行星减速器那样调整多级齿轮的啮合间隙，也不需要像谐波减速器那样特意控制柔轮的预变形量，装配门槛更低。由于整个传动链的零件数量更少，总装环节的累积误差更容易控制，批量生产时的成品一致性更好，传动过程中滚体同时与多个啮合面接触，载荷被均匀分散到多个滚体上，单颗滚体承受的接触应力更小，抗冲击负载能力优于同规格的谐波减速器，不会出现柔轮疲劳断裂的问题，使用寿命更长。

　　针对3D打印制作的场景，这款结构的零件没有复杂的倒扣和薄壁结构，所有零件均可通过FDM或者光固化3D打印制作，打印完成后只需要简单去除支撑、打磨配合面即可完成组装，不需要额外的金属加工工序，非常适合爱好者自制小型精密转台使用，在Autodesk Inventor等三维建模软件中完成虚拟装配时，可以直接通过软件的运动仿真模块模拟整个传动过程，验证凸轮型线与滚体的啮合是否存在干涉，提前优化型线参数避免实际装配时出现卡滞。在实际选型适配时，需要注意输入端的最高转速不能超过滚体的极限线速度，避免滚体在高速滚动时出现打滑和磨损，由于输出轴与输入轴反向旋转，在配套控制系统时需要调整电机的旋转方向逻辑，匹配负载的实际运动方向需求；固定法兰的安装孔位可以根据实际安装需求调整位置，不需要改变核心传动结构的尺寸，适配不同设备的安装接口。
