立式玻璃钢承压储液罐体结构设计

在民用供水、小型化工介质存储、暖通循环水系统的现场布设场景里，立式承压储液罐是极为常见的配套设备，这款FRP材质的储液罐体，就是针对中小流量系统的稳压储液需求设计的结构方案。从实际使用的角度出发，这类罐体的核心作用是缓冲系统管路内的压力波动，避免水泵频繁启停带来的设备损耗，同时存储一定容积的流体介质，保障短时供水或介质供给的稳定性，在农村家用供水系统、小型工厂循环冷却水回路、民用建筑二次供水增压单元里，这类规格的罐体都有很高的应用占比。

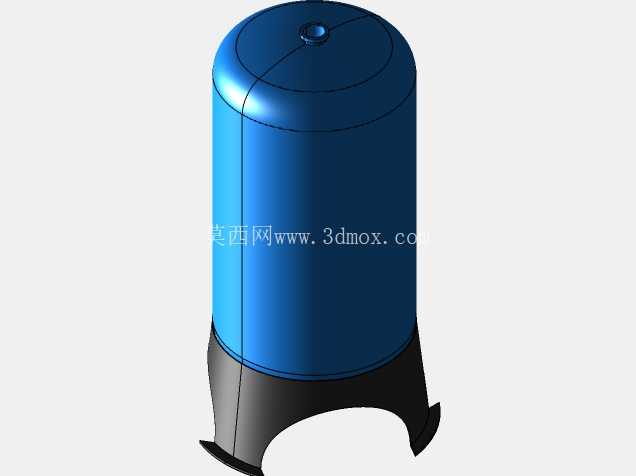

设计这款罐体的时候，首先要考虑的是FRP材料本身的特性，玻璃钢的耐腐蚀性能远优于普通碳钢材质，不需要额外做内壁防腐涂层就能适配多数弱腐蚀性水性介质，同时材料自重更轻，能降低安装阶段的吊装与基础承重要求。罐体主体采用等直径圆筒加椭圆形上封头的结构形式，这种结构在承压状态下的应力分布最为均匀，不会出现局部应力集中导致的罐体开裂问题，上封头顶部预留的小尺寸接口，是用来安装压力检测仪表或者排气阀的，现场安装时可以根据系统实际需求选配对应的阀件，不需要额外在罐体上开孔，减少了后期渗漏的风险点。

尺寸方面，这款罐体的公称直径为36英寸，总高度为72英寸，这个尺寸规格刚好适配流量在5到10立方米每小时的增压系统，不会因为容积过小导致稳压效果不足，也不会因为体积过大占用过多的安装空间。底部的三足式支撑结构是设计里很关键的部分，三个支脚沿罐体底部圆周均匀分布，每个支脚都做了向外延伸的支撑面，安装时只需要在硬化地面上做三个对应的固定点就能完成罐体固定，不需要做整块的混凝土基础，能大幅降低现场安装的施工成本。支脚和罐体底部的连接位置做了圆弧过渡处理，避免应力集中在连接焊缝处，长期承压使用时也不会出现支脚脱落的问题。

从结构细节来看，罐体的筒壁厚度是根据1.0MPa的工作压力计算得出的，FRP材料的缠绕层角度做了优化，环向缠绕层承担内部介质的径向压力，纵向缠绕层承担罐体自重与介质重量带来的轴向应力，两种缠绕层交替排布，让罐体各个方向的结构强度都能满足使用要求。罐体底部和支脚连接的位置做了局部加厚处理，因为这个位置不仅要承受整个罐体装满介质后的总重量，还要承受系统运行时的水锤冲击力，局部加厚的结构能提升这个位置的结构冗余量，延长罐体的整体使用寿命。

实际选型的时候，需要注意罐体的安装边界，首先是安装位置的垂直净空要比罐体总高度高出至少20厘米，方便后期顶部阀件的检修与更换；其次是罐体周围要预留至少30厘米的操作空间，方便日常巡检时观察罐体外观是否有渗漏、支撑结构是否有松动；另外罐体的安装基础要保证水平，三个支脚的受力要均匀，避免长期偏载导致罐体变形。和同规格的碳钢储罐相比，这款FRP罐体的内壁光滑度更高，不容易滋生藻类或者结垢，用在生活供水场景里更符合卫生要求，同时材料本身不会和水中的氯离子发生反应，在沿海地区或者水质偏软的区域使用时，不会出现罐体锈蚀穿孔的问题，维护成本比金属罐体低很多。

在建模过程中，所有的曲面过渡都做了连续曲率处理，上封头和筒身的连接位置没有尖锐的折角，这样在做有限元应力分析的时候，不会出现局部应力奇异的问题，能准确模拟罐体实际承压时的应力分布状态。支脚的底部支撑面做了防滑纹理设计，安装时配合固定螺栓可以让罐体更稳固，即使系统运行时有轻微的振动也不会出现移位的情况。罐体的整体外形没有多余的突出结构，运输过程中可以直接堆叠摆放，能降低长途运输的包装与物流成本，现场安装时也不需要复杂的组装步骤，直接对接管路接口就能投入使用。
