路障阻停装置框架结构三维设计

　　该阻停装置主要应用于重点管控区域出入口、涉密单位周界、检查站临检通道、园区限行卡口等场景，承担非授权车辆强行冲卡时的强制阻停功能，区别于常规升降柱、破胎器的点状阻停逻辑，该装置采用整幅面覆盖式结构，可覆盖单车道全幅宽度，避免车辆绕行侧边空隙突破防线。从结构组成来看，外围采用矩形型钢拼焊形成承载框架，框架竖向与横向杆件通过等距排布形成格栅式受力结构，所有杆件连接节点均采用满焊工艺，保证冲击载荷下节点不会出现脱焊失效，框架底部预留与地面预埋基础连接的安装孔位，孔位采用长圆孔设计，可抵消现场施工时的预埋位置偏差，降低现场安装的对位难度。

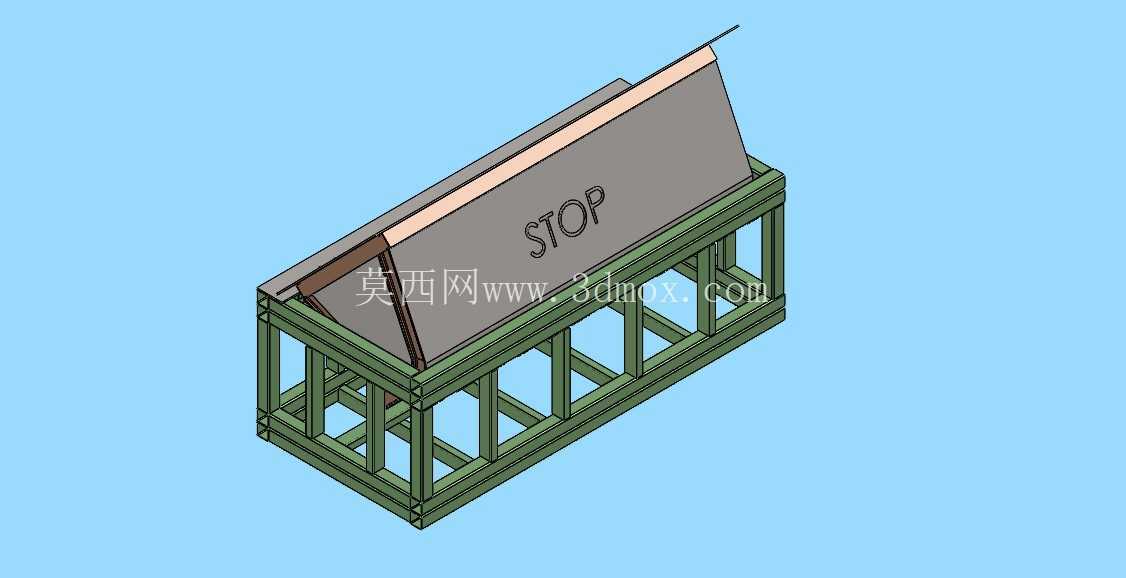

　　内部阻停执行单元采用模块化排布，每个单元独立铰接在框架横梁上，非触发状态下单元顶面与路面齐平，不会对正常通行车辆造成颠簸影响，触发状态下阻停棘爪快速抬升，棘爪尖端采用淬火处理的高硬度合金钢材质，可嵌入车辆轮胎橡胶层同时卡入轮毂辐条间隙，避免轮胎打滑后车辆仍具备滑行动力，棘爪的抬升角度经过反复校核，既保证足够的嵌入深度，又不会因为角度过大导致车辆直接腾空侧翻，兼顾阻停有效性与现场人员安全。设计阶段首先明确了核心载荷边界，按照常见乘用车辆最高冲卡速度下的动能冲击作为计算输入，对框架主梁的截面惯性矩、材料壁厚进行选型校核，避免为了追求强度盲目加大材料规格造成成本浪费，同时兼顾装置整体重量，方便运输与现场吊装作业。

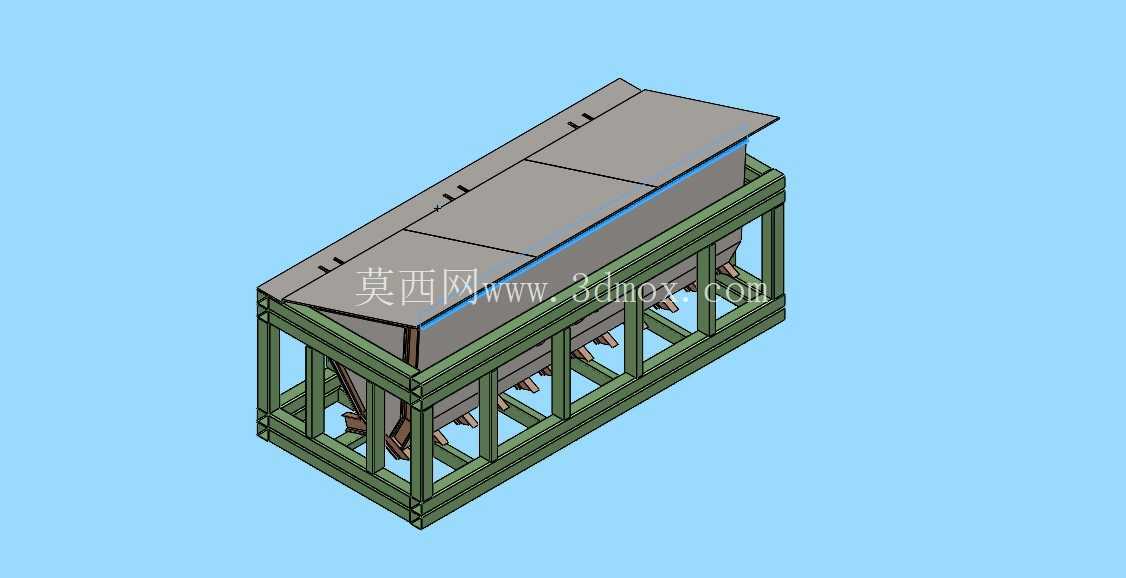

　　装置顶部设置有分段式盖板，盖板采用防滑花纹钢板制作，表面做耐磨防锈处理，非工作状态下盖板完全覆盖内部执行机构，避免雨水、沙尘、杂物进入机构缝隙造成卡滞，盖板与框架之间采用快拆式连接结构，日常维护时无需整体吊装框架，仅需掀开对应位置盖板即可完成内部棘爪、传动部件的检修润滑。安装边界方面，该装置需要在路面开挖对应深度的基坑，基坑底部做混凝土硬化找平，预埋穿线管线用于控制线路布设，框架整体嵌入基坑后，上表面与完成路面标高差控制在2mm以内，避免车辆通行时产生跳车冲击，框架侧边与基坑侧壁之间预留填充间隙，采用细石混凝土填实固定，保证长期受车辆碾压不会出现移位沉降。

　　不同于常规电动阻车器的外露传动结构，该装置所有传动连杆均布置在框架内部，外部无突出部件，既降低人为破坏的风险，也避免日常通行时剐蹭车辆底盘，棘爪的触发逻辑可接入现有安防控制系统，配合道闸、车牌识别设备联动，也可设置手动应急触发模式，断电状态下仍可完成阻停动作，适配不同场景的管控需求。在结构细节处理上，框架所有外露棱边均做倒角打磨处理，避免安装维护过程中划伤作业人员，所有钢制部件表面均做镀锌后喷塑处理，可适应户外露天环境的雨雪腐蚀，延长设备整体使用寿命，内部铰接点均采用自润滑轴承，无需频繁加注润滑脂即可保证长期动作顺畅，减少后期运维工作量。
