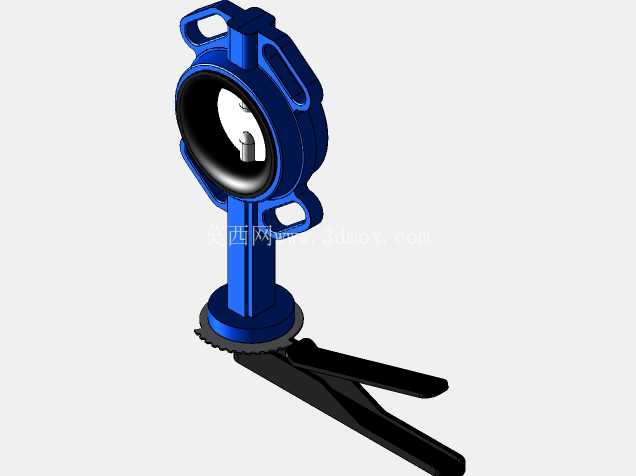

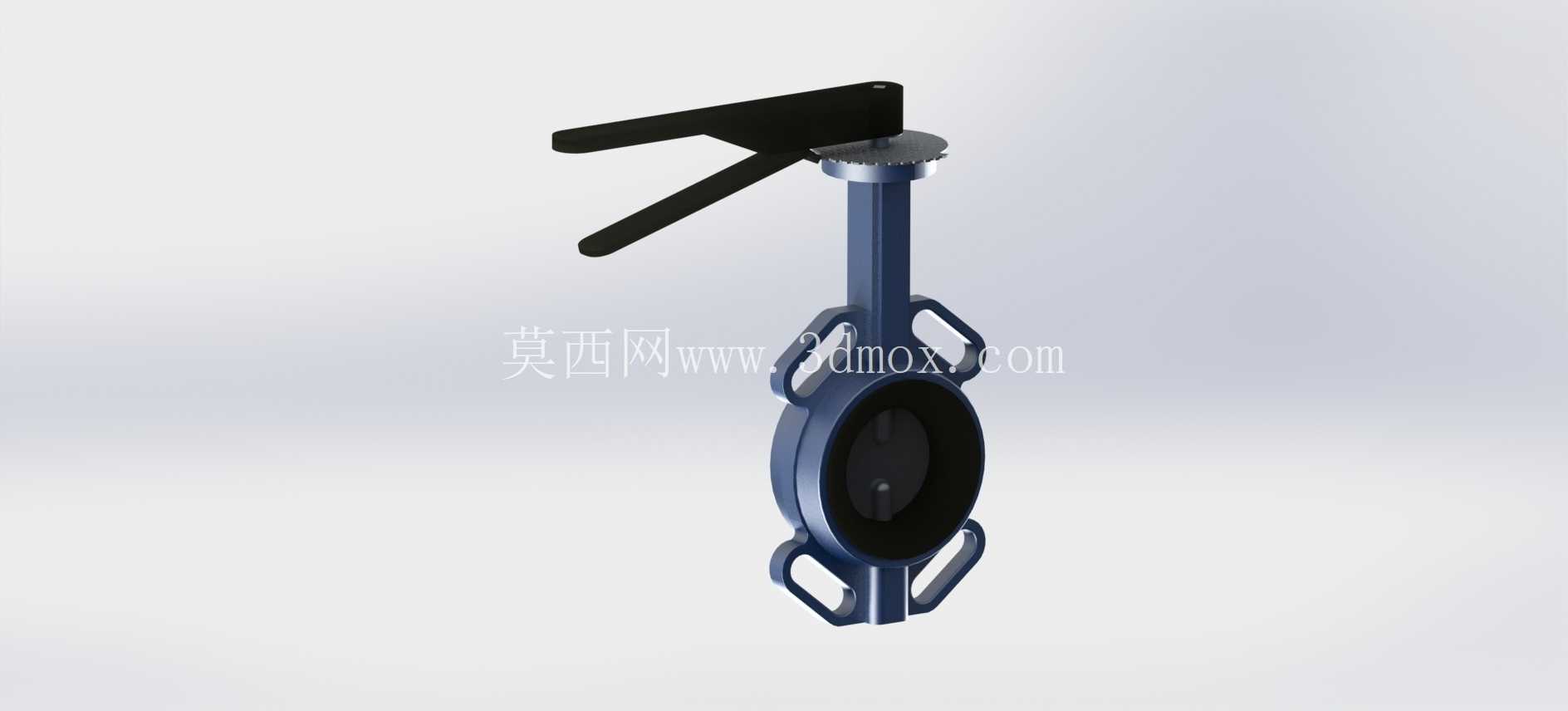

手柄驱动对夹式2英寸蝶阀结构设计

　　在民用给排水、农田灌溉管网、中小型化工流体输送、暖通空调循环水系统的现场工况里，手动对夹式蝶阀是管路截断与流量调节环节最常见的基础阀件，这类阀件不需要配套气动、电动执行机构，完全依靠现场操作人员扳动手柄即可完成阀板开度调整，结构紧凑、安装空间占用小，尤其适合管线排布密集、操作空间有限的管段场景。这款2英寸规格的蝶阀采用对夹式安装结构，安装时不需要在阀体两端设置独立的法兰凸缘，直接将阀体夹在两片管路法兰之间，穿过法兰螺栓孔完成锁紧固定即可，相比同通径的法兰式蝶阀，整体轴向长度缩短近40%，重量降低约35%，能有效减少管段的安装应力，适配DN50通径的常规管路，安装时需要注意预留手柄转动的操作空间，手柄从全关到全开的转动角度为90度，操作侧需要预留至少150mm的操作净空，避免手柄转动过程中与周边管线、支架发生干涉。

　　从结构设计逻辑来看，这款蝶阀的核心密封依靠阀板外圈的橡胶密封圈与阀体流道内壁的过盈配合实现，阀板采用偏心式安装结构，在阀门开启瞬间阀板密封圈就能与阀座脱离，减少转动过程中的密封面摩擦，延长密封件的使用寿命，相比中线蝶阀，这种偏心结构的操作扭矩更低，长期使用也不容易出现密封圈磨损导致的内漏问题。阀体采用上下两瓣式的抱箍结构，通过两侧的连接耳片一体成型，螺栓穿过耳片的安装孔时，既能完成阀体自身的结构锁紧，也能在对夹安装时与管路法兰形成稳定的压紧力，不需要额外设置独立的阀体连接结构，进一步压缩了阀体的整体外形尺寸。

　　顶部的手柄采用带齿槽的锁位结构，手柄根部的棘齿与阀杆顶部的齿盘配合，操作人员可以根据管路流量需求将阀板锁定在任意开度位置，不需要额外配置锁止机构，现场调节时只需要向上扳动手柄的解锁卡扣，即可转动手柄调整开度，松开卡扣后棘齿自动卡入齿槽完成锁止，避免管路内流体压力波动导致阀板自行转动、出现开度漂移的问题。阀杆与阀板之间采用扁方配合传递扭矩，连接处设置有密封填料函，通过填料压盖的预紧力实现阀杆处的动密封，防止管路内的流体从阀杆转动间隙处渗漏，填料采用耐常规水、弱酸碱介质的橡胶材质，适配多数常规工业流体的输送场景。

　　在实际选型应用中，这类2英寸手动蝶阀通常用于工作压力不超过1.6MPa、工作温度在-10℃到80℃之间的管段，不适合用于输送含大量硬质固体颗粒的介质，防止颗粒卡入密封面造成密封失效，也不适合长期处于节流开度较小的工况，否则高速流体长期冲刷阀板局部区域，会造成阀板气蚀损伤，缩短阀门使用寿命。建模过程中需要重点关注几个配合尺寸的公差控制：首先是阀杆与阀体轴孔的配合间隙，间隙过大会导致阀板转动偏心，密封面贴合不均匀出现内漏，间隙过小则会导致操作扭矩过大，手柄扳动费力；其次是对夹安装面的平行度公差，两个安装面的平行度偏差需要控制在0.1mm以内，否则安装锁紧后阀体受挤压变形，会导致阀板卡滞无法正常转动；另外阀板密封圈的压缩量需要控制在0.8mm到1.2mm之间，压缩量不足会导致密封失效出现渗漏，压缩量过大则会大幅提升操作扭矩，加速密封圈的磨损。从现场安装维护的角度来看，这种对夹式蝶阀的后期维护非常方便，需要更换密封圈时，只需要松开管路法兰的连接螺栓，将阀体从法兰间隙中取出，拆开阀体两侧的连接耳片即可取出阀板与密封圈，不需要将整段管路拆解，能大幅缩短现场维护的停机时间。在管路排布设计时，这类蝶阀的安装位置要尽量避开管线的应力集中点，不要将阀门作为管线的受力支撑点，防止长期受力导致阀体变形，影响正常的开关操作。
