3/4英寸NPS铸钢手柄式球阀结构设计

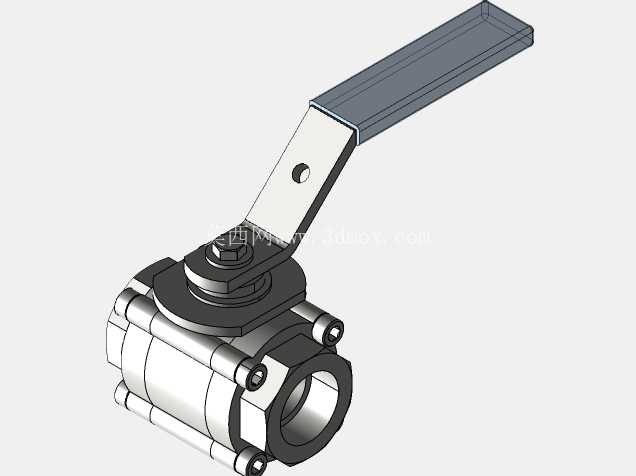

这款手动球阀的三维结构设计，核心围绕中小口径工业流体管路的截断控制需求展开，适配3/4英寸NPS公称通径的管路连接场景，在民用给排水、小型化工支路、暖通循环系统、设备配套流体回路中都有广泛应用。从结构设计逻辑来看，阀体采用三段式铸造结构，左右两端通过螺栓锁紧连接，相比一体式阀体，这种结构既降低了铸造时的内腔成型难度，也方便后期密封件磨损后的拆解维护，不需要将整个阀体从管路上切割下来就能更换内部密封组件。

手柄采用折弯式长杠杆结构，力臂长度经过扭矩匹配计算，操作时不需要额外加力杆，单手就能完成全开全关的90度旋转动作，手柄末端做了扁平化防滑处理，表面没有多余的装饰凸起，避免在狭小安装空间内勾挂周边管线或线缆。手柄与阀杆的连接部位采用扁方定位结构，消除了转动间隙，开关位置的反馈清晰，不会出现手柄到位但阀芯未完全启闭的情况，阀杆处设置了多级密封结构，从根源上避免阀杆部位的外泄漏风险，符合流体管路设备的防泄漏设计要求。

阀芯采用浮动式球芯结构，密封面贴合均匀，在低压工况下也能依靠介质压力实现可靠密封，不会出现低压内漏的问题。阀体两端的连接接口为标准内螺纹结构，匹配同规格NPS标准管路的外螺纹接头，安装时不需要额外定制转接头，直接缠绕密封带就能完成对接，安装边界尺寸控制紧凑，阀体总长度、中心高度都符合通用小口径球阀的安装互换要求，能直接替换同参数的老旧损坏阀门，不需要改动原有管路的布局。

建模过程中对所有配合面都做了公差匹配设计，阀体连接螺栓的孔位同轴度、球芯与密封座的配合间隙、阀杆与阀体衬套的配合精度都按照实际加工要求做了预留，既不会出现装配干涉，也不会因为间隙过大导致密封失效。整个结构没有冗余的设计部件，所有零件都服务于流体截断的核心功能，零件数量少，加工工艺性好，铸造阀体的壁厚均匀，不会出现局部壁厚差过大导致的铸造缺陷，连接部位的加强筋做了圆弧过渡，避免应力集中导致的阀体开裂问题。

在实际使用场景中，这类球阀主要用于管路中介质的通断控制，不适合做节流调节使用，因为长期半开状态下介质冲刷会损坏球芯密封面，导致密封失效。设计时也考虑了不同介质的适配性，更换不同材质的密封件就能适配水、油品、弱腐蚀性化工介质等多种流体，适用温度范围覆盖常规工业管路的常见工况。手柄的开关位置做了明显的方位标识，当手柄与管路平行时为全开状态，垂直时为全关状态，现场操作人员不需要额外查看标识就能快速判断阀门状态，减少误操作的概率。

从安装维护角度来说，整个阀门的易损件只有球芯密封座和阀杆密封圈，这两个零件都可以在不拆卸阀体两端管路连接的情况下完成更换，大幅降低了后期运维的成本和停机时间。阀体外部的结构没有多余的凹槽和死角，不容易积灰积液，在有清洁要求的食品加工、制药配套管路中也能方便清洁，不会残留介质造成污染。整体结构的强度经过校核，在公称压力范围内不会出现阀体变形、破裂的问题，螺栓连接的锁紧力均匀分布，不会因为局部锁紧力过大导致阀体密封面变形泄漏。
