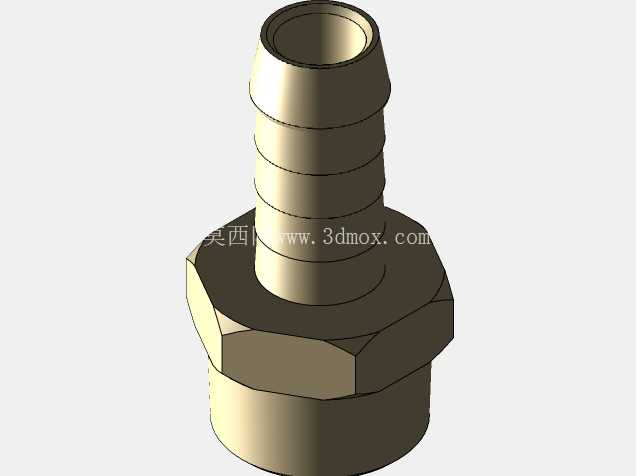

3/8英寸BSPT外螺纹转宝塔软管接头结构

　　这款接头的核心应用场景覆盖气动系统、低压流体输送管路、小型液压回路以及民用供水供气支路，在车间气动工具接驳、小型设备冷却水路连接、家用燃气管路转接等场景中都能见到这类结构的身影，核心作用是实现刚性螺纹端口与柔性软管的可靠过渡连接，解决不同管路接口形式不匹配的接驳问题。从功能特性来看，接头一端采用BSPT英制锥管外螺纹，锥度设计能够在螺纹旋合过程中通过牙型挤压变形实现密封，无需额外缠绕过多密封材料即可满足低压工况下的密封要求，适配行业内通用的3/8英寸BSPT内螺纹端口；另一端为宝塔式竹节结构，多道环形凸起的棱边能够在软管套入后嵌入软管内壁，配合喉箍锁紧后可承受常规工况下的管路拉力，避免软管在带压工作状态下脱落，适配内径3/8英寸的橡胶、PVC、PU等常见材质软管。

　　设计过程中首先考虑的是安装操作的便捷性，中间的六角对边结构完全适配标准开口扳手的操作空间，安装时无需特制工装，用常规扳手即可完成螺纹端的旋紧作业，六角的厚度经过反复校核，既保证扳手施力时不会出现六角崩边变形，又不会过度占用管路周边的安装空间，在密集排布的管路集群中也能顺利完成安装操作。外形尺寸方面，螺纹端的有效旋合长度严格遵循BSPT螺纹的标准旋合深度要求，既保证旋入后有足够的螺纹啮合牙数承受管路轴向力，又不会因旋入过长顶到对侧管路内壁造成流道堵塞；宝塔端的总长度经过优化，套入软管后至少有三道环形棱边完全进入软管内壁，保证锁紧后的接触面积足够，相邻棱边之间的退刀槽做了圆弧过渡处理，没有尖锐的加工棱角，避免软管套入过程中被棱角割伤造成后期渗漏隐患。

　　安装边界上，接头六角的最大外径控制在合理范围，当相邻两个接头的中心距大于六角对边尺寸加两倍扳手厚度时，即可实现互不干扰的独立安装，无需额外预留过大的操作空间；接头的总长度经过压缩设计，在保证螺纹啮合长度和软管套接长度的前提下尽可能缩短轴向尺寸，适合安装空间局促的紧凑型设备内部管路布局。流道设计上采用等径通孔结构，整个接头的内部流道直径与两端接口的通径保持一致，没有出现通径缩颈的问题，能够最大程度降低流体通过时的压力损失，避免管路内部出现紊流、异响等问题，对于气动系统来说可以减少压力损耗，提升系统的响应速度，对于流体输送管路来说可以减少介质在接头位置的残留，降低介质滞留造成的堵塞风险。

　　细节处理上，宝塔端的最前端做了小角度的导入倒角，软管套入时无需费力扩口即可顺利套入，提升现场装配的效率；螺纹端的起始牙做了去毛刺处理，旋合过程中不会刮伤内螺纹端口的密封面，保证螺纹连接的密封可靠性；六角与两端结构的衔接位置做了应力释放槽，长期受管路振动影响时不会在衔接位置出现应力集中断裂的问题，提升接头的抗疲劳使用寿命。在实际选型应用中，这类接头需要根据管路的工作压力、介质类型匹配对应的材质，常规工况下采用黄铜材质即可满足耐腐蚀、强度足够的要求，有腐蚀介质的场景则可以选用不锈钢材质，不同材质的结构尺寸完全一致，具备良好的互换性，设备维护时可以直接替换无需改动周边管路布局。
