多规格110mm地下排水弯头结构设计

在市政地下排水管网、建筑室外埋地排污系统的管线布设作业中，管线转向位置的连接件选型直接决定整个管网的渗漏风险与通流效率，本次涉及的110mm规格系列排水弯头，就是针对埋地排水场景的转向需求开发的专用连接件。不同于常规室内排水管件，埋地使用的排水弯头需要承受回填土的静态压覆、地面沉降带来的错位应力，同时还要适配地下管网常见的泥沙、生活杂物混合的排污介质，因此在结构设计上和普通室内PVC排水弯头有明显差异。

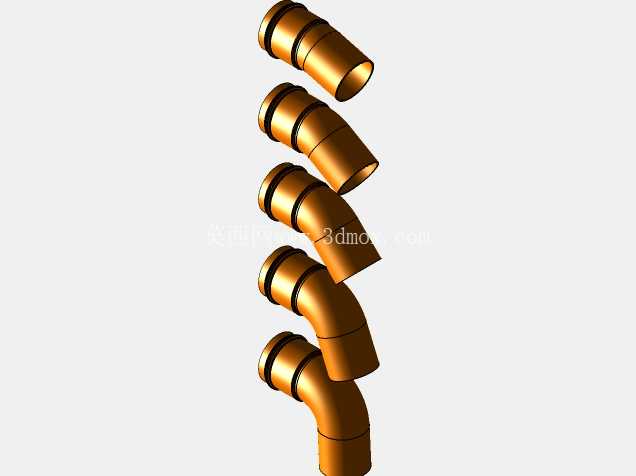

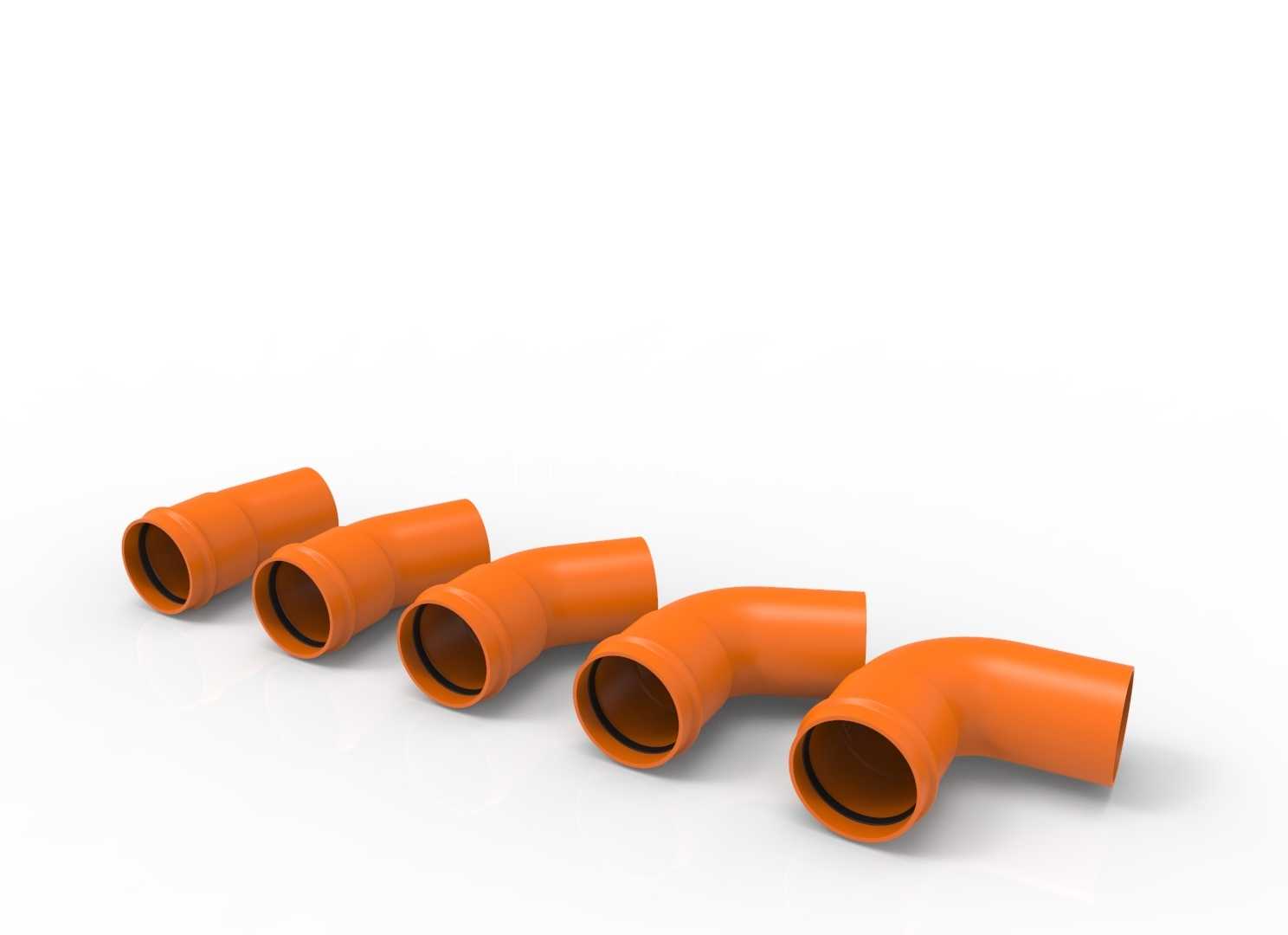

该系列弯头覆盖15°、30°、45°、67°、87°五种常用转向角度，基本覆盖了地下排水管线布设中绝大多数的转向需求，不用在现场进行非标角度裁切拼接，能有效减少管线接口数量，降低渗漏隐患。从结构设计来看，弯头采用承插式连接结构，承口端内置橡胶密封胶圈，安装时直接将同规格的110mmPVC-U排水管插入承口即可，胶圈在承口内部的限位槽内被挤压填充接口间隙，既能满足0.05MPa以内的排水静压密封要求，也能允许管线在一定范围内产生轴向微动，抵消地面沉降带来的拉扯应力，避免接口开裂渗漏。

外形尺寸方面，弯头的主体壁厚按照埋地管件的标准设置，比同规格室内排水弯头厚1.2mm，环刚度达到SN8级别，能够承受埋深3米以内的回填土压力，不会出现被压瘪变形的问题。弯头的转弯段采用大曲率圆弧过渡设计，没有直角突变结构，通流时的局部阻力系数比直角弯头低40%以上，能有效减少排水过程中的杂物滞留，降低管网堵塞的概率。不同角度的弯头在轴向安装长度上做了统一的边界适配，承口深度统一为62mm，安装时只要将管材插入到承口的标记线位置，就能保证密封胶圈的压缩量处于合理区间，不会出现插入过深顶到弯头内壁造成通流截面缩小，或是插入过浅导致密封失效的问题。

从实际应用场景来看，这类弯头主要用在小区室外埋地排水支管与干管的转向连接、市政道路雨水收集管网的转弯段、农村污水改造项目的户线接入转向位置，在布设管线时，可以根据现场的管线走向角度直接选用对应角度的弯头，不用额外加工。设计过程中，针对埋地环境的腐蚀问题，弯头整体采用改性PVC材质，添加了抗紫外线与耐土壤腐蚀的助剂，埋入地下后不会被土壤中的酸碱物质腐蚀，使用寿命可以达到50年以上。另外，弯头的插口端做了15°的倒角处理，现场安装时不需要额外打磨坡口，直接涂抹润滑剂就能顺利插入承口，能大幅提升现场施工的效率，减少安装过程中对密封胶圈的刮蹭损伤。

在建模过程中，需要重点关注承口内部的胶圈槽尺寸精度，槽宽与槽深的公差需要控制在±0.3mm以内，否则会出现胶圈压缩量不足导致渗漏，或是压缩量过大造成安装阻力过大无法插装到位的问题。弯头转弯段的壁厚要保持均匀，避免出现局部壁厚过薄导致承压能力不足的问题，流道内壁要做光滑处理，没有凸起、合模缝错位等缺陷，减少通流时的阻力。安装边界上，使用该系列弯头时，转弯位置需要在弯头底部铺设100mm厚的砂石垫层，避免弯头局部悬空承受应力，回填时要在弯头周围填充细土，不能直接用大块砖石回填，防止硬物砸伤管件。对于87°的大角度弯头，在竖向排水转横向排水的位置，还需要在弯头下方设置混凝土支墩，抵消排水时的水流冲击力，避免长期使用后弯头移位。
