3/8英寸卡套式三通管路接头结构

这款卡套式三通接头主要面向中小通径的流体管路布设场景，在气动控制回路、低压液压支路、实验室气路、小型设备冷却循环管路中都有广泛应用，核心作用是实现单路流体向两个垂直方向的分流，或是将两路介质汇流到单条主管路中，不需要额外焊接工序，安装后可承受常规工况下的管路振动，不会出现接口松脱渗漏的问题。

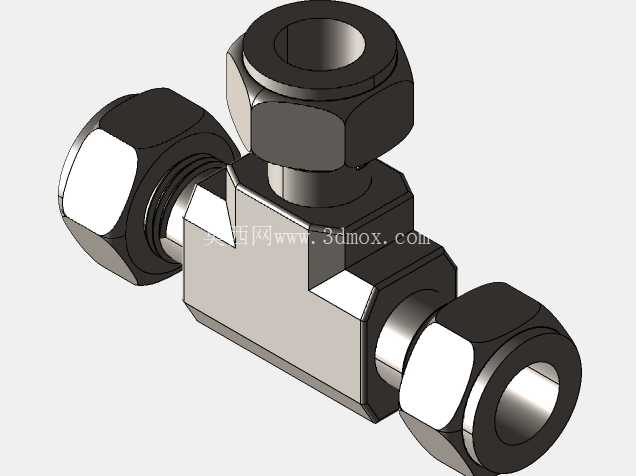

从结构设计来看，接头本体采用等径三通布局，三个接口的通径统一为3/8英寸，适配对应外径的金属硬管或是硬质尼龙管路，每个接口都配置了独立的卡套压紧螺母，安装时不需要对管路端部做扩口、套丝等预处理，只需要将裁切平整的管路插入接口到底，按标准扭矩拧紧压紧螺母即可，卡套刃口会在螺母压紧力作用下均匀切入管路外壁，形成可靠的密封与抗拉脱结构，后期维护拆卸也十分便捷，松开螺母即可拔出管路，不会在管路上残留过多难以清理的密封材料。

接头本体采用锻造后机加工的成型思路，中间的流道为等径直交布局，没有突兀的截面突变，能最大程度降低流体经过时的局部阻力损失，减少介质在拐角处的紊流与压降，对于输送洁净气体、低压液压油、冷却水等介质的场景，这种流道设计也能避免杂质在拐角处沉积，降低管路堵塞的风险。三个外螺纹接口的同轴度、端面垂直度都做了严格的公差约束，保证螺母拧紧时不会出现偏斜，让卡套受力均匀，避免单侧密封失效。

在安装边界上，这款接头的三个接口呈正交分布，水平方向两个接口的轴线共线，垂直方向接口与水平轴线呈90度夹角，整体外形紧凑，三个方向的螺母外接圆尺寸控制合理，在狭小的设备内部管路布设时，不需要预留过大的操作空间，使用普通开口扳手即可完成拧紧操作。安装时需要注意，管路插入端必须保证切口平整无毛刺，轴线与接头接口保持同轴，避免强行插入导致卡套变形影响密封效果；拧紧螺母前可以在螺纹处涂抹少量润滑脂，降低螺纹摩擦系数，保证压紧力能有效传递到卡套部位，同时也能避免长期使用后螺纹锈蚀难以拆卸。

不同于焊接式三通需要现场施焊、对操作工人技能要求高的特点，这款卡套式三通可以在设备装配现场快速完成管路连接，不需要配备焊接设备，也不会出现焊渣残留堵塞流道的问题，非常适合批量设备装配的生产线使用。在实际选型时，需要确认管路外径与接头通径匹配，同时核对系统工作压力不超过卡套接头的额定承压范围，对于有强腐蚀介质的应用场景，可以根据介质特性选择对应材质的本体与卡套配件，满足不同工况的使用需求。日常维护中，只需要定期检查接口处是否有渗漏，若出现渗漏可适当补紧螺母，若补紧后仍有渗漏则需要拆开检查卡套刃口是否磨损、管路端部是否有变形，更换对应配件即可重新投入使用，不需要整体更换接头本体，能有效降低后期运维成本。
