液压软管及接头门店柜台展示架结构

这套展示结构主要面向液压元件线下门店的产品陈列场景，日常放置在门店入口处的柜台区域，用来直观呈现不同规格的液压软管总成、配套接头以及管路固定件的实物装配效果，让进店的设备运维、液压系统集成客户能快速对应到自身工况所需的管路配件，不用再翻查厚重的纸质样册核对接口形式与装配形态。

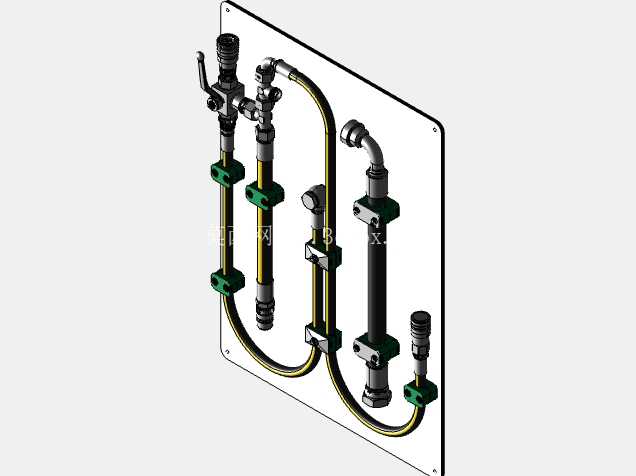

整个展示载体以一块平整的矩形安装基板作为承载基础，基板边缘做了圆角钝化处理，四个角位预留了沉头安装孔，既可以通过膨胀螺丝直接固定在墙面，也能搭配立式支架摆放在柜台台面上，安装时基板与墙面或台面的预留间隙控制在5mm以内，避免背面的管路接头突出部分与安装面产生干涉，基板整体厚度选取6mm的冷轧钢板材质，表面做米白色哑光喷塑处理，既不会产生反光影响客户观察管路细节，也能耐受门店日常的擦拭清洁，不易留下划痕与污渍。

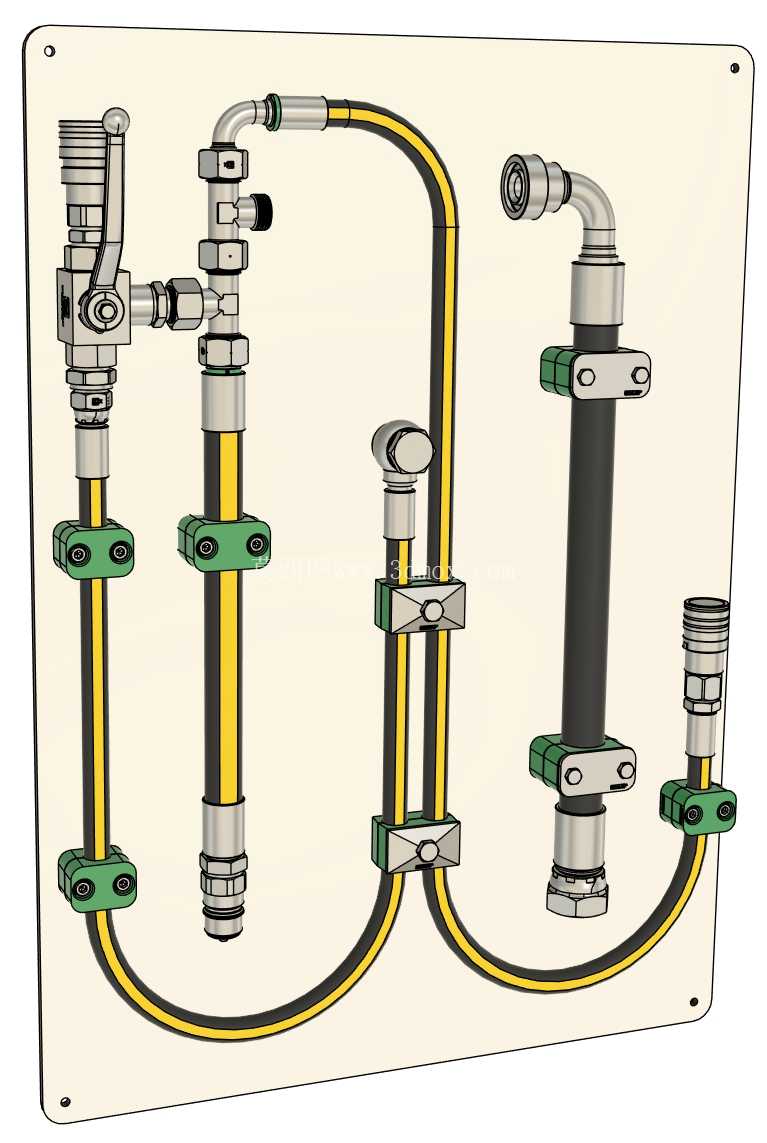

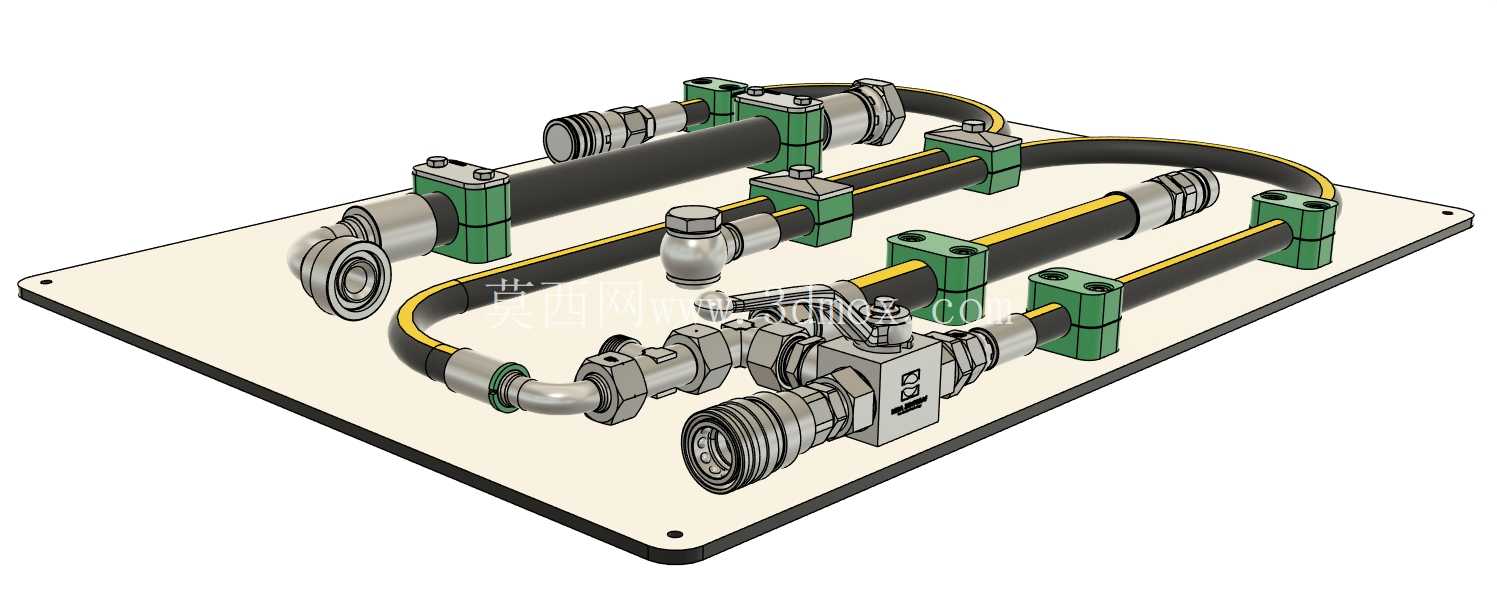

基板上的管路布局完全参照实际液压系统的布管逻辑设计，没有为了视觉效果做违背工程实际的过度弯折。左侧区域布置了带操作手柄的高压截止球阀，球阀入口端预留了外螺纹接口，可直接对接门店的试压气源，方便给客户演示阀门通断状态下的管路密封性；球阀出口通过直角式铰接接头连接两段平行布置的液压软管，其中一路采用黄黑双色标识的高压橡胶软管，对应液压系统的压力油路，另一路采用黑色单层编织软管，对应系统的回油管路，两路软管每隔200mm就用绿色的双联管夹固定在基板上，管夹的安装孔位与基板上的预冲孔完全对齐，安装时不需要现场钻孔，直接用M5内六角螺丝即可锁紧，管夹内部的橡胶减震垫能完全贴合软管外壁，既不会夹伤软管外胶层，也能避免长期展示过程中软管因自重产生下垂变形。

中间区域布置了三通式管路接头，分别引出三路不同通径的软管支路，其中一路搭配了90度弯角式快插接头，用来展示侧向布管时的接头安装角度，另外两路分别搭配了直通式快换接头与内螺纹铰接接头，覆盖了液压系统中最常用的三种终端接口形式，每段软管的弯曲半径都严格控制在对应管径允许的最小弯曲半径以上，比如通径10mm的软管弯曲半径不小于100mm，避免展示状态下的软管因弯折过度产生内部钢丝层提前疲劳的问题，也能给客户传递正确的布管规范。

右侧区域单独布置了一根大通径的回油硬管，搭配两个单联重型管夹固定，硬管端部采用24度锥密封的卡套式接头，用来展示硬管与软管混合布管时的装配效果，硬管下方预留了一个外螺纹接口，可用来连接不同规格的法兰式接头样本，方便客户对比不同压力等级下的法兰连接形式。

整个展示架的所有接头与软管都采用实际在售的量产配件装配，没有做专门的展示样件简化，客户可以直接上手操作阀门手柄、插拔快换接头，直观感受配件的操作手感与装配精度，管夹的安装位置也预留了调整余量，后续门店上新不同规格的软管或接头时，只需要松开管夹螺丝调整管路位置，或者更换对应规格的管夹即可完成更新，不需要重新在基板上钻孔，大幅降低了展示内容更新的工作量。

在安装边界上，整个展示架的整体外轮廓尺寸控制在宽800mm、高600mm的范围内，突出基板表面的最大高度不超过120mm，不管是挂墙安装还是台面摆放都不会占用过多的门店空间，基板底部预留了100mm高的空置区域，可粘贴对应配件的型号标签，方便客户记录所需配件的规格参数，所有管路的连接部位都做了密封处理，即使接入低压压缩空气做演示也不会出现漏气问题，完全满足门店日常展示、客户体验、产品演示的多重需求。
