流体装卸作业用鹤管结构三维设计

　　在石化、化工仓储以及液态物料转运场景中，装卸臂是连接固定储运管线与移动槽罐、槽车的核心接驳部件，替代传统软管作业的模式，解决了软管易磨损、承压能力有限、对位容错率低的问题，尤其在频繁装卸的作业工位，这类刚性臂架结构的使用寿命与作业安全性远高于柔性软管方案。这套结构的设计核心围绕对位自由度展开，整个臂架设置多组旋转密封关节，分别对应水平回转、垂直俯仰、轴向旋转三个维度的运动，能够覆盖槽车停靠时的常规对位偏差，不需要车辆反复调整位置，操作人员仅需扳动臂端操作手柄，即可将末端接口对准槽罐的进料口，降低对位作业的劳动强度。

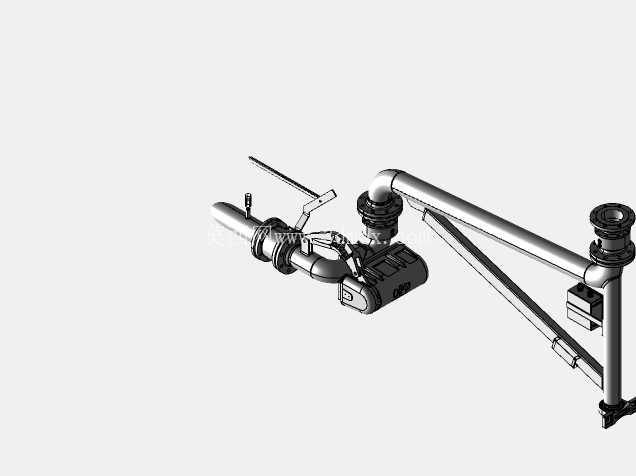

　　从结构组成来看，这套装载臂分为立柱支撑段、主臂段、副臂段以及末端接驳段四个部分，立柱作为整个设备的安装基座，底部通过法兰与地面固定管线连通，内部集成主回转密封结构，能够实现360度水平方向旋转，满足不同停靠方位的槽车接驳需求；主臂段采用大口径无缝钢管作为主体结构，承担主要的流体输送通道功能，臂架侧面配置平衡弹簧缸结构，能够抵消臂架自身重力产生的倾覆力矩，让操作人员在扳动臂架时仅需克服很小的操作力，同时平衡机构设置了多档位调节点位，可根据臂架实际延伸长度调整弹簧预紧力，避免臂架在任意停留位置出现下坠或者上翘的失控问题。

　　副臂段连接在主臂末端，配置两组垂直方向的旋转关节，能够实现末端接口的高度调整，配合主臂的俯仰动作，覆盖常规公路槽车、铁路槽罐车的进料口高度范围，关节位置的密封结构采用耐磨填充聚四氟乙烯材质，既能够保证旋转过程中的密封性能，避免流体介质泄漏，同时具备足够的耐磨性能，满足上万次旋转作业的使用寿命要求。末端接驳段设置了操作手柄、锁紧机构以及接口对接结构，操作手柄延伸至操作人员站立的作业高度，不需要登高即可完成对位操作，锁紧机构采用快速卡扣结构，对接完成后扳动锁紧手柄即可实现接口与槽罐口的密封压紧，密封面采用耐油橡胶材质，适配汽柴油、化工溶剂等多种常见液态介质的输送需求。

　　在安装边界设计上，立柱底部的安装法兰采用标准化工管道法兰规格，能够直接与库区预留的固定管线法兰对接，不需要额外加工过渡连接件；整个臂架在收拢状态下的回转半径控制在作业工位的安全范围内，不会占用消防通道以及槽车的通行空间，臂架完全展开后的作业覆盖半径能够匹配常规装卸工位的槽车停靠区域，不需要额外扩大工位的占地面积。设计过程中针对臂架的受力状态做了校核，主臂与副臂的钢管壁厚选择充分考虑了输送介质的压力、管道自重以及风载作用下的结构强度，旋转关节的轴径选择匹配整体臂架的载荷，避免长期使用后出现关节变形导致的卡滞或者泄漏问题；平衡机构的弹簧参数经过反复匹配计算，确保臂架在全行程范围内的操作力保持在人力可轻松操作的区间，不会出现某一段行程操作力过大的问题。针对不同的作业场景，这套结构还预留了扩展接口，可根据需求在末端加装气相回收管路，实现装卸过程中的挥发气体回收，满足环保作业要求；也可加装紧急脱离装置，在突发情况出现时能够快速实现臂架与槽车的安全脱离，避免介质泄漏引发安全事故。整个结构的运动部件都设置了润滑注油点位，日常维护时不需要拆解结构即可完成润滑保养，降低后期运维的工作量；所有外露的金属结构都做了防腐涂层处理，能够适应库区露天作业的环境，避免长期日晒雨淋导致的结构锈蚀问题。
