DN50规格霍力柯尔4880E电磁流量计结构

　　从结构设计来看，这款产品采用传感器与变送显示端一体化集成的布局，测量管段部分采用直通式结构，两端配置快装卡箍连接接口，适配卫生级管路的快速拆装需求，在食品、制药类对管路清洁度要求高的场景中，这种连接形式不需要额外焊接法兰，拆装清洗的效率更高，也能避免焊接带来的管路变形、卫生死角问题。测量管段的外壳采用金属材质做密封防护，内部衬里选用绝缘耐腐材料，既可以隔绝测量信号的干扰，也能耐受常见酸碱类流体的腐蚀，延长仪表在复杂工况下的使用寿命。这款DN50口径的电磁流量计，主要面向给排水处理、化工流体输送、食品饮料制程、暖通空调循环水系统等场景的流量计量需求，在实际工程应用中，这类仪表常被安装在满管流动的导电液体管路上，用来实时采集管路内的体积流量数据，为过程控制、能耗核算、贸易结算提供可靠的测量依据，相比传统的涡轮、涡街流量计，电磁结构没有伸入流道的阻流部件，压损极小，也不容易被流体中的杂质卡滞，适配含少量颗粒、纤维的污水、浆液类介质测量场景。

　　变送显示端的外壳做了双侧端盖的密封设计，红色端盖既起到视觉标识作用，也能在接线、调试时快速拆卸，端盖内部预留了接线端子的安装空间，防护等级可以满足常规车间、户外管廊的安装使用要求，不需要额外加装防雨防护箱。在安装边界上，这款DN50规格的流量计对安装空间的要求比较友好，测量管段的轴向长度适配常规DN50管路的安装间距，不需要对原有管路做大幅度的切割改造，安装时需要注意保证上游至少有5倍管径长度的直管段，下游保留至少3倍管径的直管段，避免弯头、变径、阀门带来的流场紊乱影响测量精度，同时要保证测量管段完全处于满管状态，不能安装在管路最高点容易积气的位置，也不能垂直向下安装在流体自由下落的管段上，防止管内非满管导致的测量数据偏差。

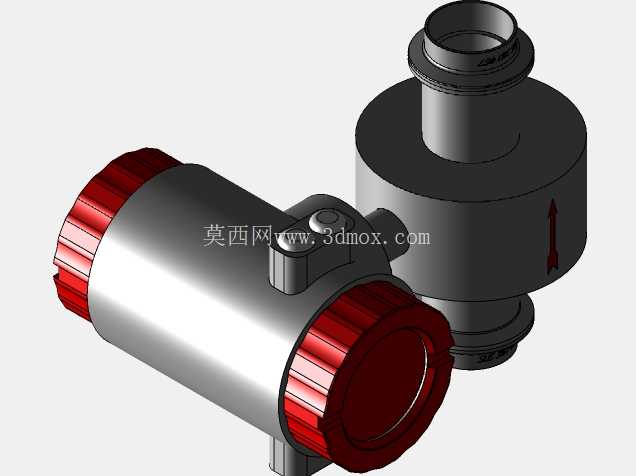

　　从建模细节来看，这款模型还原了产品的实际装配关系，变送端与测量管段的连接部位、接线接口的凸起结构、管段上的流向标识都做了准确复刻，在做管路三维布局设计时，可以直接调用这个模型做干涉检查，提前核对安装空间、接口位置是否匹配，避免现场安装时出现与周边管道、支架碰撞的问题。实际选型过程中，这类一体化电磁流量计的输出信号通常支持4-20mA、脉冲输出，部分版本还带有通讯接口，可以直接接入工厂的DCS系统，实现流量数据的远传与集中控制，在做设备三维建模时，除了还原外形尺寸，还要注意预留接线、调试的操作空间，比如变送端的显示面要朝向人员巡检的通道侧，端盖拆卸方向不能被墙体、其他设备遮挡，方便后期运维人员现场读数、接线调试。

　　另外配套的DN50管夹结构，是用来将流量计固定在管路支架上的配件，管夹的弧度与测量管段的外径完全匹配，安装时可以在管夹与管体之间加装橡胶减震垫，减少管路振动对测量精度的影响，管夹上的安装孔位适配常规的膨胀螺栓、C型钢支架固定，不需要额外加工定制连接件，能有效降低现场安装的施工成本。在流体测量的实际工况中，电磁流量计的测量精度不受介质温度、粘度、密度的影响，只要是电导率满足要求的流体都可以稳定测量，这也是这类仪表在工业制程中被广泛应用的核心原因，这款4880E型号的产品在结构上做了紧凑化设计，相比同口径的分体式流量计，不需要单独敷设信号电缆，安装布线的工作量更小，适合安装空间紧凑、布线难度大的管廊、设备夹层位置。建模过程中对各部件的分件也做了合理拆分，测量管段、变送壳体、端盖、连接接口都可以单独拆解，方便设计人员做结构拆解学习，也可以根据实际项目需求对局部结构做参数调整，比如更换连接形式为法兰式、螺纹式，适配不同的管路连接标准。
