D12规格燃油管路弹性夹紧软管卡箍

在燃油输送管路的布设场景中，管路连接位置的密封可靠性与固定稳定性，直接决定了整套流体系统的运行安全，尤其是内径12mm规格的低压燃油输送软管，在设备运行过程中会持续承受管路振动、温度交变带来的应力影响，一旦固定结构失效，轻则出现燃油渗漏引发安全隐患，重则导致管路脱落造成供能中断。这款D12规格的软管夹，正是针对小通径燃油软管的连接固定需求开发的弹性夹紧结构，整体采用一体式冲压成型的弹性钢带加工而成，没有额外的铰接销轴与锁紧螺栓，依靠材料自身的弹性形变实现抱紧力的持续输出，相比传统的螺栓紧固式喉箍，零件数量更少，安装工序更简便，适合批量装配的生产线作业场景。

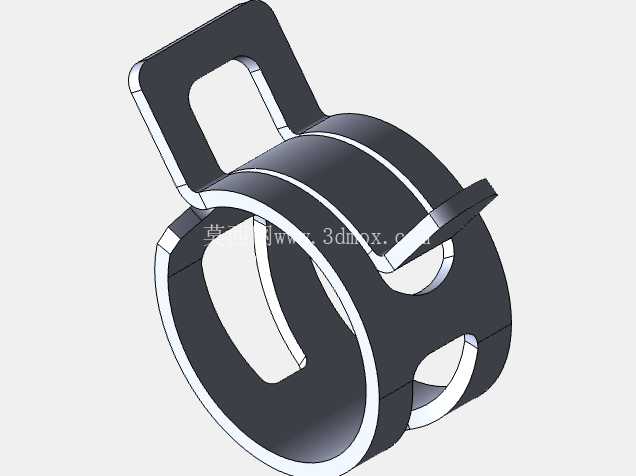

从结构设计逻辑来看，这款卡箍的环形抱紧段采用了等宽钢带卷制，内径在自由状态下略小于12mm软管的装配后外径，安装时通过扳动卡箍上的弹性翘舌，将环形开口撑大后套入软管与硬管接头的连接位置，松开翘舌后钢带的回弹力会均匀作用在软管外壁，整个环形抱紧面的压力分布相对均匀，不会出现局部压力过大导致的软管被切割破损问题，也不会因为压力分布不均出现密封盲区。卡箍顶部延伸出的带挂孔固定支耳，并非用于锁紧操作，而是为了在管路布设时提供额外的固定点位，可以通过扎带或者小规格螺栓将卡箍连同管路一起固定在周边的安装支架上，避免管路在设备振动过程中出现大幅甩动，减少软管连接端的反复弯折疲劳。

在实际安装边界的适配性上，这款卡箍的环形段轴向宽度经过优化，既不会因为宽度过窄导致抱紧力不足，也不会因为宽度过大占用过多的管路布置空间，对于安装空间局促的小型动力设备舱内管路布设十分友好，卡箍整体的外轮廓没有尖锐的外凸棱角，所有冲压边缘都做了圆弧过渡处理，安装过程中不会划伤操作人员的手套，也不会在长期使用过程中磨破相邻的其他管线保护层。卡箍上开设的两处对称镂空槽，一方面是为了调整环形段的弹性模量，让抱紧力的输出更平缓，避免硬度过高导致装配困难，另一方面也能减轻卡箍自身的重量，对于有轻量化要求的动力设备来说，这类小紧固件的重量累积优化也能带来可观的整体减重效果。

从实际使用场景的适配性来看，这类弹性卡箍除了用于燃油管路的连接固定，也可以适配同通径的润滑油管、冷却水管、低压气动管路的连接固定，只要管路外径在卡箍的弹性形变适配范围内，都能提供稳定的抱紧力。相比蜗杆传动式喉箍，这款一体式弹性卡箍没有螺纹结构，不存在长期振动下螺纹松脱的风险，也不会因为螺纹锈蚀导致后期维护拆卸困难，在常规的工作温度区间内，材料的弹性衰减率极低，可以在设备全生命周期内保持足够的抱紧力，不需要定期复紧维护。在三维建模过程中，这类卡箍的模型需要重点还原弹性翘舌的角度、环形段的真圆度、固定支耳的挂孔位置尺寸，以及钢带的厚度参数，这些尺寸直接关系到虚拟装配时的干涉检查结果准确性，如果模型的尺寸偏差过大，在做管路装配模拟时就会出现卡箍与周边零件干涉、或者套入软管后抱紧量不符合设计要求的问题，影响整体设计的校验效率。建模时还要注意还原卡箍冲压成型的圆角特征，不能把边缘做成直角结构，否则在做装配应力仿真时，会出现局部应力集中的失真结果，误导后续的结构优化判断。
