快装式带状软管紧固卡箍结构设计

　　在流体输送管路的装配场景里，软管与硬管接头、设备接口的连接可靠性，直接决定整套管路系统的密封性能与运行稳定性，这类带状软管卡箍就是针对小口径柔性管路紧固需求开发的连接构件。日常在气动控制回路、低压输水输油管路、小型设备冷却循环管路的装配作业中，经常会遇到橡胶软管、硅胶软管、PVC软管与硬质接头的连接固定需求，传统的铁丝捆扎方式不仅紧固力不均容易损伤软管外壁，后期拆卸维护也十分不便，而螺钉锁紧式卡箍对于安装空间狭窄、需要频繁拆装的工位来说操作效率偏低，这款快装卡箍的结构设计刚好填补了这类场景的使用空白。

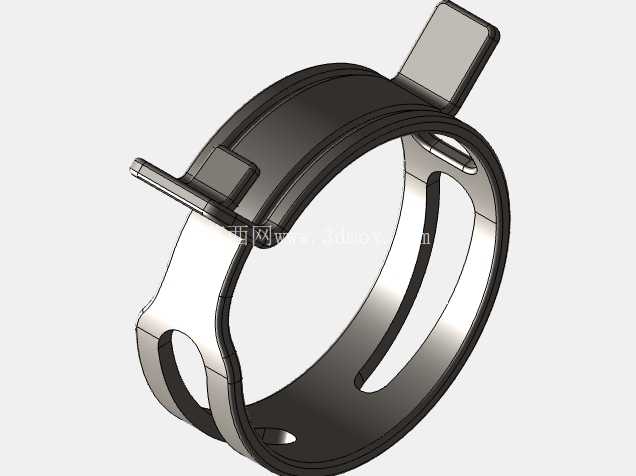

　　从结构功能来看，这款卡箍采用开口式环形带状本体设计，本体选用带一定弹性与结构强度的金属板材冲压成型，环形内壁做了圆弧过渡处理，不会在紧固过程中对软管外壁造成切割式损伤，紧固时整个环带可以均匀贴合软管外壁圆周，将紧固力均匀分散到整个接触圆周面，避免局部应力集中导致的软管变形、开裂问题，相比窄边卡箍能有效降低长期使用后软管被勒破漏液的风险。卡箍上设置的两个扳动式锁止耳是整个结构的核心功能部位，安装时先将卡箍套在软管与接头的重叠连接段，调整到接头卡槽对应的位置后，用卡箍钳同时夹合两个锁止耳，就能让环带直径收缩抱紧软管，完成紧固作业；拆卸时只需要反向扳动锁止耳就能让环带回弹松开，不需要完全破坏卡箍结构，可重复多次使用，适合需要定期维护拆装的管路工位。

　　设计过程中，首先要匹配常用的4s规格软管外径公差范围，环形本体的自由状态内径要略大于待安装软管的外径，方便装配时顺利套入，锁止状态下的最小收缩内径要小于接头卡槽处的有效外径，保证抱紧后有足够的紧固余量，不会因为管路内压波动出现松脱滑脱。环带的宽度设计经过反复校核，既要保证足够的接触面积分散紧固力，又要避免过宽导致安装时需要的操作空间过大，适配狭窄的设备内部管路布局；环带上开设的两个对称镂空槽，一方面是为了调整环带收缩时的形变应力分布，让整个环带收缩过程更顺畅，避免局部应力集中导致金属板材出现疲劳断裂，另一方面也能在一定程度上减轻卡箍自身重量，降低管路外接构件的负载。安装边界方面，这款卡箍不需要额外的安装固定座，直接套设在管路连接位置即可，作业时只需要预留卡箍钳操作的最小空间，不需要转动卡箍或者额外拧动螺钉，对于周边有其他管路、元器件遮挡的安装位有很好的适配性。锁止耳的尺寸设计兼顾了手动工具与专用卡箍钳的操作需求，扳动面做了压型加强处理，夹合时不会出现耳片弯折变形的问题，保证锁止到位后环带能保持稳定的抱紧力，长期在-20℃到120℃的常规工作环境下，不会因为金属材料的应力松弛出现紧固力下降的问题。

　　在实际选型使用时，需要注意卡箍的适配管径范围要与实际软管、接头的尺寸匹配，不能超范围收缩使用，否则会导致环带形变超过弹性极限，出现无法回弹、锁止失效的问题；安装位置要对准接头上的环形卡槽，避免卡箍偏移到软管的非支撑段，导致软管受压变形出现密封失效。这类卡箍相比传统紧固方式，装配效率能提升60%以上，而且紧固力一致性更好，不会因为操作人员的力度差异出现过紧损伤软管或者过松漏液的问题，在小型自动化设备、家用小电器、车用低压管路、实验室气路等场景都有广泛的应用空间。建模过程中对环带的弯折弧度、锁止耳的折弯角度、镂空槽的位置都做了参数化处理，可以根据不同的管径需求快速调整参数生成对应规格的模型，环带各部位的圆角处理都做了工艺性校验，所有冲压折弯位置都预留了合理的板材折弯半径，符合冲压加工的工艺要求，不需要额外做后期工艺整改就能直接对接生产加工。
