带排烟臂的手动焊接作业工位设计

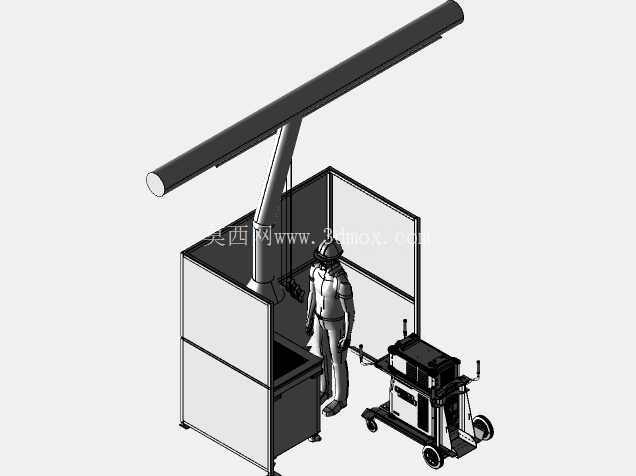

　　这套手动焊接作业工位的三维设计，核心围绕中小结构件手工焊接作业的实际生产场景搭建，适配五金加工、小型钢结构件、通用机械零部件加工车间的单工位焊接作业需求，解决常规敞开式焊接作业中焊烟无组织扩散、弧光干扰周边作业、工位物料摆放无序的常见痛点。从实际使用逻辑出发，工位主体采用半封闭围挡结构，三面设置挡光防护隔板，仅保留操作人员进出的作业开口，隔板采用哑光耐温阻燃材质，既可以阻挡焊接弧光对周边工位的视觉干扰，也能避免焊接飞溅散落到工位外的通道区域，减少车间现场的安全隐患。

　　工位上方配套的柔性悬臂式排烟罩，采用可多角度悬停的弯折臂结构，臂体内部设置通风管路，可根据焊接作业的具体位置灵活调整吸风口的高度与水平角度，确保吸风口始终处于焊接点上方的有效捕集范围内，相比固定式顶吸排烟装置，捕集效率更高，不会因为工件摆放位置变化出现焊烟逃逸的情况，排烟臂的固定端直接连接工位顶部的框架结构，不需要额外在车间顶部做吊装固定，降低了工位安装时对厂房土建条件的要求。工位主体的操作台面采用加厚耐焊钢板制作，台面下方设置储物柜体，可以存放焊接防护面罩、焊条保温筒、敲渣锤、钢丝刷等常用焊接工具，避免工具随意摆放在台面上占用作业空间，柜体底部设置可调支撑脚，可根据车间地面的平整度调整工位水平度，避免台面倾斜导致工件摆放不稳。

　　工位旁配套的移动式焊接电源推车，采用带刹车的万向脚轮设计，推车上预留了焊接电源、送丝机的固定安装位，同时设置了焊枪挂架、地线卷绕位，操作人员可以根据焊接作业的需求，小范围移动推车调整设备位置，不需要拖拽长距离的焊接电缆，减少车间地面线缆杂乱的问题。从设计边界来看，整套工位的占地面积控制在常规车间单工位的合理范围内，围挡高度符合操作人员站立作业的视线需求，不会因为围挡过高影响操作人员取放大型工件，排烟臂的最大伸展半径覆盖整个操作台面的作业范围，不管是在台面近侧还是远侧焊接，都能调整吸风口到合适位置。设计过程中充分考虑了人机工程学要求，操作台面的高度匹配成年操作人员站立作业的舒适操作区间，不需要操作人员长期弯腰或者抬臂作业，降低长时间焊接作业的疲劳感，围挡的开口宽度预留了足够的操作空间，操作人员佩戴焊接防护装备转身、取放工件都不会出现磕碰。半封闭的结构设计也兼顾了通风需求，不会因为完全封闭导致工位内部温度过高，配合顶部的排烟装置，可及时将焊接产生的高温烟气、有害烟尘抽排到车间的集中除尘系统中，改善焊接作业人员的工作环境。

　　整套结构的框架采用标准型材拼接制作，所有连接位置都采用可拆卸的螺栓连接结构，不需要现场焊接组装，运输时可以拆成平板部件打包，到现场后只需要常用工具就能完成组装，后期如果需要调整工位布局，也可以快速拆解转运，相比焊接固定的一体式焊接工位，灵活性更强。围挡的隔板采用卡槽式固定，后期如果隔板被焊接飞溅烫损或者出现老化，可以单独拆卸更换，不需要更换整个框架结构，降低后期的维护成本。推车的扶手高度符合人体工程学设计，推移时不需要过度弯腰，脚轮的承重满足常规焊接电源加送丝机、整盘焊丝的总重量要求，刹车装置可以在推车到位后锁定位置，避免焊接过程中推车滑动拉扯焊枪线缆。
