带排烟功能的手动焊接作业工位结构

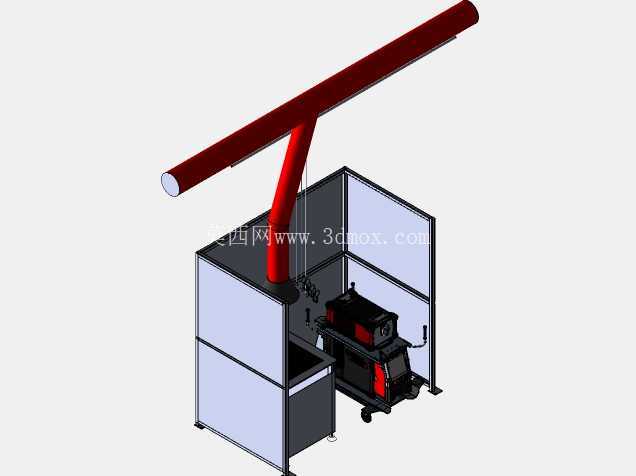

　　工位顶部设置悬臂式排烟管路，主横臂沿工位上方横向延伸，支臂垂直向下对准焊接作业核心区，管路末端预留集烟罩安装接口，可直接对接车间集中排烟系统，也可适配独立式焊烟净化主机，焊接过程中产生的烟尘可在上升阶段被负压捕集，避免烟尘在作业人员呼吸带区域弥散，相比传统工位侧吸式排烟结构，顶吸式布局不会占用工位侧面的物料摆放空间，也不会干扰焊枪的操作动线。工位内部预留了焊接电源的摆放区域，底部设置带脚轮的焊机放置位，适配常见的一体式气体保护焊机、手工电弧焊机的摆放尺寸，放置位旁设置焊丝盘托架与工具挂点，可将焊钳、接地钳、敲渣锤、防护面罩等常用工具就近悬挂，减少作业过程中取放工具的动线长度。这套手动焊接作业工位的三维结构，核心围绕中小零部件手工焊作业的实际工况搭建，适配五金加工、小型结构件预制、设备维修车间等场景下的单人焊接作业需求，解决传统敞开式焊接工位烟尘扩散、作业边界模糊、设备摆放杂乱的常见问题。从结构布局来看，工位采用半围合式防护框架，三面设置挡光防护隔板，隔板采用分层拼接结构，下部为实体挡护段，阻挡焊接飞溅物向外溅射，上部为半透明挡光段，既可以阻隔弧光对周边作业区域的干扰，又不会完全遮挡工位周边的视线，方便物料转运人员观察工位内作业状态，避免误入作业危险区。

　　工位侧面预留工件进出开口，开口高度适配常规小型焊接工件的转运需求，开口边缘设置防磕碰包边结构，避免工件转运时剐蹭隔板边缘。从安装边界来看，整套工位的占地尺寸适配车间常规柱距布局，不需要对车间地面做特殊预埋处理，底部设置可调式支撑脚，可适应车间地面±15mm的平整度误差，安装时仅需要将排烟管路对接车间排烟管网，接好设备供电线路即可投入使用，不需要复杂的现场拼装调试。设计过程中充分考虑了手工焊接的作业习惯，作业台面高度设置为适配站立操作的合理高度，台面边缘设置挡边，防止焊接小零件、焊条头掉落至地面，台面一侧预留废料收集口，可直接对接焊渣收集盒，方便作业后清理焊渣与废料。

　　悬臂排烟管的旋转关节设置在工位后侧立柱位置，横臂可沿水平方向旋转一定角度，当需要在工位内放置较大尺寸工件时，可将排烟臂旋转至工位侧面，腾出上部空间方便工件吊装就位，调整完成后再将排烟臂转回作业区上方，不影响正常排烟效果。防护隔板采用模块化安装结构，每块隔板都通过快拆螺栓与框架连接，当隔板被焊渣飞溅烧损或沾附过多焊烟油污需要更换时，不需要拆解整体框架，单人即可快速完成隔板更换，降低后期维护成本。工位框架采用标准型材拼接而成，所有连接节点都采用可拆卸式连接结构，方便根据车间布局调整工位的摆放方向，也可根据实际作业需求扩展工位长度，适配更长尺寸工件的焊接作业。

　　相比固定式焊接工位，这种模块化的焊接作业室可根据生产需求快速调整位置，适配多品种小批量的焊接生产场景，当车间产能调整需要重新排布生产线时，整套工位可快速拆解转运，不需要做破坏性拆除，减少产线调整的成本与周期。在安全防护设计上，半围合结构既保留了相对独立的作业空间，又不会形成完全封闭的狭小空间，保证作业区域的空气流通，避免焊接保护气在封闭空间内积聚引发窒息风险，框架所有棱角位置都做了圆弧过渡处理，避免作业人员磕碰受伤，接地端子直接预留在框架底部，可直接对接车间接地网，防止焊接设备漏电引发安全事故。
