1/2NPT内六角外螺纹干式密封塞结构设计

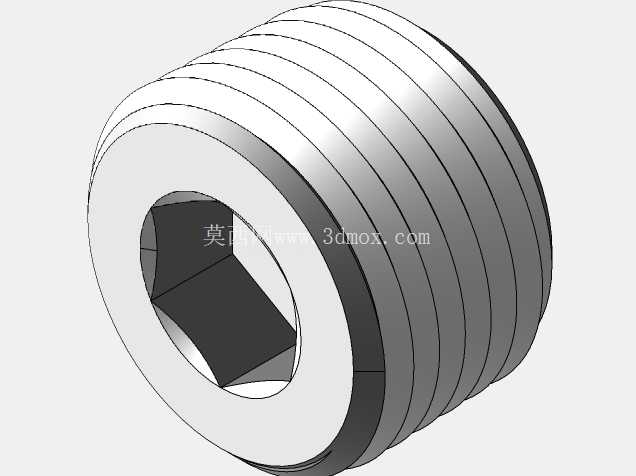

　　在液压、气动、流体输送管路系统的布设与运维过程中，管路末端封堵、工艺孔临时封闭、检修段管路隔离是极为常见的工况需求，这类场景对封堵元件的密封可靠性、安装便捷性、空间适配性都有明确的工程要求，本次设计的1/2NPT干式密封塞，正是针对这类中低压管路封堵场景开发的标准适配元件。NPT螺纹作为美制一般密封管螺纹，依靠螺纹牙型的过盈配合实现密封，干式密封设计无需额外缠绕生料带或涂抹密封胶，即可在额定压力范围内实现无泄漏封堵，大幅降低现场安装的操作门槛，也避免了密封辅料老化带来的后期泄漏隐患。从结构设计逻辑来看，该密封塞采用外螺纹主体加内六角驱动端的组合形式，外螺纹段严格遵循1/2NPT的锥度规范，牙型角60度，锥度1:16，螺纹长度覆盖标准旋合深度要求，保证旋入对应内螺纹接口后，螺纹副的接触应力均匀分布，不会出现局部应力集中导致的螺纹损伤或密封失效。密封塞的端面设计有平整的贴合面，在螺纹旋紧到位后，端面可与管路接口的台肩形成辅助硬密封，双重密封结构适配气体、低粘度流体、常规液压油等多种介质的封堵需求，适用压力范围覆盖常规工业管路的1.6MPa以内工况。

　　内六角驱动孔的尺寸匹配标准内六角扳手规格，驱动孔深度经过核算，既保证扳手插入后有足够的接触长度，不会出现拧转时打滑、扳手脱出的问题，又不会因为孔深过大导致密封塞整体壁厚不足，影响结构强度。密封塞的外轮廓没有多余的凸起结构，整体为同轴回转体，外表面的多道环槽结构一方面是加工过程中的退刀位预留，另一方面也可以在特殊工况下加装辅助密封圈，拓展密封适用场景。从安装边界来看，该密封塞的最大外径与1/2NPT外螺纹的大端尺寸匹配，安装时所需的操作空间仅需满足内六角扳手的回转半径即可，相比外六角结构的管堵，所需的安装空间更小，尤其适合管路排布密集、操作空间狭窄的阀岛、集成阀块、设备内部管路场景。

　　在实际选型应用中，这类密封塞常被用在气动控制回路的预留接口封堵、液压阀块的工艺孔封堵、给排水管路的末端临时封堵、燃气输送管路的分支口封闭等场景，安装时只需清理对应内螺纹端口的毛刺与杂物，将密封塞对准螺纹孔旋入，用对应规格的内六角扳手拧至规定扭矩即可，无需额外的密封处理工序，后期拆卸维护也十分便捷，不会出现因为密封胶粘连导致的螺纹拆卸损伤问题。设计过程中针对螺纹的受力情况做了简化力学核算，当螺纹旋合长度达到标准值时，螺纹牙的剪切强度与挤压强度均满足常用金属材质（碳钢、不锈钢、黄铜）的许用应力要求，不会在正常拧转力矩下出现滑牙、断裂等失效问题。

　　内六角孔的位置与螺纹主体保持严格同轴，避免拧转时出现偏载，导致螺纹旋入过程中出现偏斜，影响密封效果。密封塞的外露端端面做了倒角处理，既可以避免安装过程中锐边划伤操作人员，也可以在旋入时起到导向作用，快速对准内螺纹端口，提升安装效率。针对不同的应用介质场景，该结构可以适配不同的材质加工，比如普通气动回路可以选用碳钢镀锌材质，成本低廉且防锈能力满足常规车间环境使用；腐蚀介质场景可以选用304或316不锈钢材质，耐酸碱腐蚀能力更强；饮用水管路场景可以选用无铅黄铜材质，满足涉水卫生要求。在三维建模过程中，螺纹部分采用精确的螺旋扫描特征生成，还原真实的锥度与牙型尺寸，内六角孔的棱角处做了微小的倒角处理，匹配实际加工过程中的工艺圆角，避免模型出现应力集中的尖锐结构，整体模型的尺寸链完全遵循相关行业标准，可直接用于装配干涉检查、工装设计、3D打印样件验证等工程场景，无需额外调整尺寸即可适配标准1/2NPT内螺纹接口。
