1/4英寸BSP外螺纹转8mm软管黄铜接头

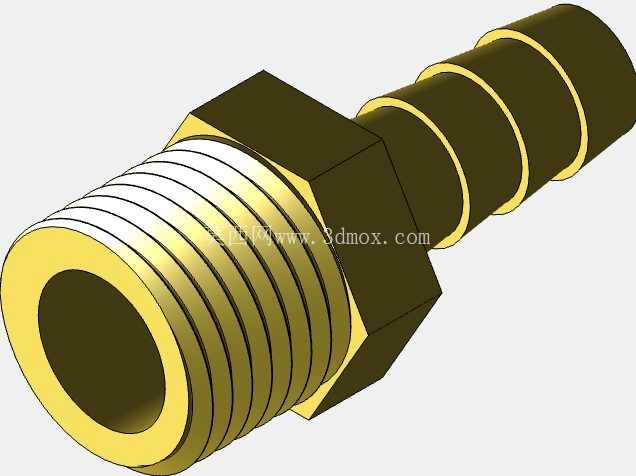

　　在气动控制回路、低压流体输送、小型液压辅件、实验台管路搭建等场景中，这类外螺纹转宝塔式软管接头是管路连接环节最常用的基础连接件之一，承担着硬管螺纹端与柔性软管之间的过渡衔接功能，避免不同接口形式的管路无法直接对接的问题。该接头一端采用1/4" BSP外螺纹结构，也就是英制管螺纹标准的平行外螺纹，这类螺纹在通用流体管路、气动元件接口中应用覆盖率极高，不管是小型空压机的出气端、气动电磁阀的工作口、还是小型供水供油设备的预留接口，大多采用该规格的管螺纹作为标准接口，螺纹段的长度经过适配设计，既能够保证拧入对应内螺纹接口后有足够的啮合牙数，满足密封与抗拉脱要求，又不会因为螺纹过长导致拧入后顶到对侧管路内壁造成通径缩径的问题。接头中部设计有标准对边的六角结构，这部分是安装时的受力位，匹配常规活动扳手、开口扳手的夹持尺寸，安装过程中可以直接通过六角部位施加扭矩，不会损伤接头的螺纹段或者软管插接段，六角结构的厚度经过强度校核，在常规安装扭矩下不会出现棱角变形、打滑的问题，同时六角的端面也可以作为螺纹拧入深度的定位基准，配合螺纹端的密封垫圈使用时，能够精准控制垫圈的压缩量，既保证密封性能，又不会因为压缩过度导致垫圈被挤入螺纹间隙造成密封失效。

　　接头另一端为8mm规格的宝塔式竹节结构，也就是多道环形凸起的软管插接端，这类结构的设计核心是保证柔性软管插接后的拉脱力与密封性，每一道环形凸起的边缘都做了圆弧过渡处理，插接软管时不会割伤软管内壁，避免软管在长期使用过程中从切口位置出现开裂泄漏的问题；凸起的外径略大于适配软管的内径，软管套入后会被环形凸起撑开，配合喉箍或者卡箍紧固后，每一道凸起都会与软管内壁形成一道密封线，多道凸起就形成了多道密封屏障，即使在管路存在一定压力波动的工况下，也能有效避免介质从软管与接头的衔接位置渗漏。

　　整个接头采用黄铜材质加工，黄铜本身的切削性能优异，加工过程中可以保证螺纹的牙型精度、六角面的平面度以及宝塔段的尺寸一致性，同时黄铜的耐腐蚀性能够适配常规的压缩空气、常温清水、低压液压油、惰性气体等多种介质的输送需求，不会像普通碳钢接头那样在潮湿环境下短时间就出现锈蚀污染介质、锈死无法拆卸的问题。从安装边界来看，该接头的六角对边尺寸适配常规扳手的操作空间，在密集排布的阀组上安装时，不需要额外预留过大的操作空间，螺纹端拧入对应内螺纹接口后，整体的轴向伸出长度较短，不会过多占用管路外侧的安装空间，宝塔段的长度足够容纳8mm内径软管的插接深度，一般来说软管套入宝塔段的深度需要完全覆盖所有环形凸起，才能保证足够的拉脱强度，该接头的宝塔段长度刚好满足这一要求，不会因为长度过短导致软管套接不足容易脱落，也不会因为长度过长造成材料浪费、安装后管路弯折半径不足的问题。

　　在实际选型使用过程中，这类接头需要注意匹配对应介质的密封形式，BSP平行螺纹本身不具备密封功能，需要在螺纹端面加装密封垫圈，或者在螺纹段缠绕合适的生料带来实现螺纹副的密封，不要将BSP平行螺纹与锥螺纹强行混接，否则会出现螺纹啮合不足、密封失效甚至螺纹损坏的问题；宝塔端连接软管时，需要根据输送介质的压力选择合适厚度的软管，压力较高的工况下要选用壁厚更大、耐压等级更高的软管，同时配套对应规格的喉箍紧固，喉箍的紧固位置要对准宝塔段的环形凸起位置，不要卡在两道凸起之间的凹槽内，否则会降低紧固后的密封性能与拉脱强度。这类接头的通径设计经过匹配，1/4" BSP螺纹的通径与8mm软管的通径基本保持一致，介质流经接头时不会出现明显的通径突变，能够减少管路的压力损失，避免因为通径缩小造成的流量不足、紊流噪音等问题，在对流量稳定性有要求的精密气动回路、实验流体管路中，这种等通径的过渡接头能够很好地满足使用要求，不会因为接头本身的结构问题影响整个管路系统的工作稳定性。
