低成本自动化高架吊挂滑动输送构件

该构件属于低成本自动化（Karakuri Kaizen）体系里的高架吊挂输送核心滑动部件，主要适配车间内架空物料输送场景，无需额外动力源即可依托重力与滑动结构实现小型机械零件的工位间流转，常见于装配线旁的物料补给、工序间工件转运环节，尤其适合多频次、小载荷的轻量物料输送需求，能有效减少人工搬运的动线浪费，适配精益生产现场的改善需求。

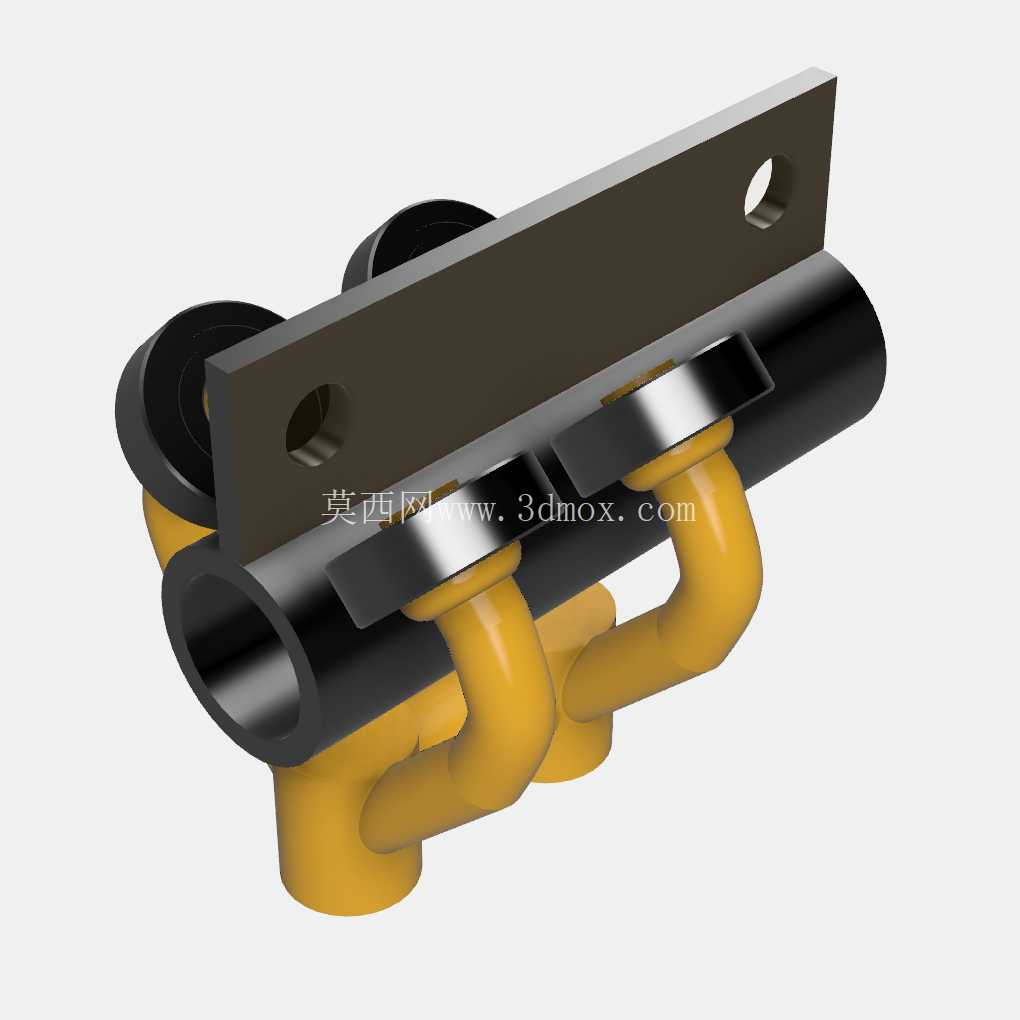

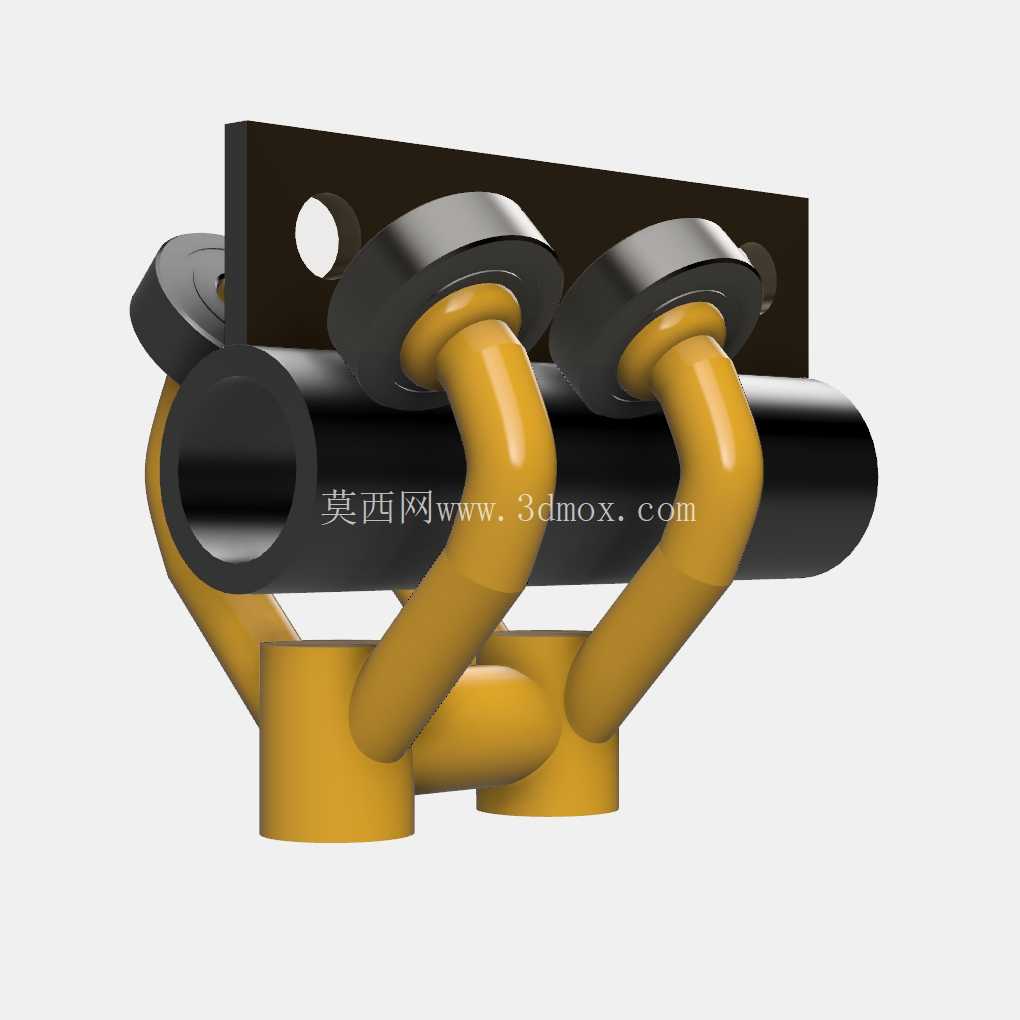

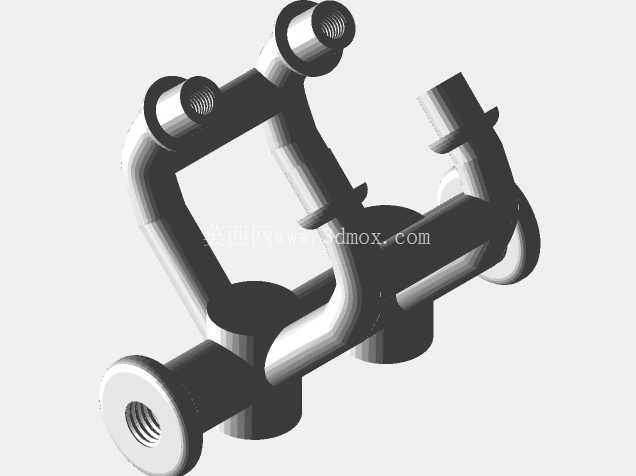

从实际使用逻辑来看，该部件直接卡挂在架空铺设的Schedule 20A标准管道上，依靠内嵌的轴承实现沿管道轴向的低阻力滑动，上部的安装板可根据需求挂载对应载具或工件挂架，下部的多组弯管结构既作为承载受力框架，也预留了挂点扩展空间，可同时挂载多组小型工件盒或单个较重的加工件，滑动过程无卡滞，运行噪音低，无需额外润滑维护即可长期在车间常温环境下稳定工作。

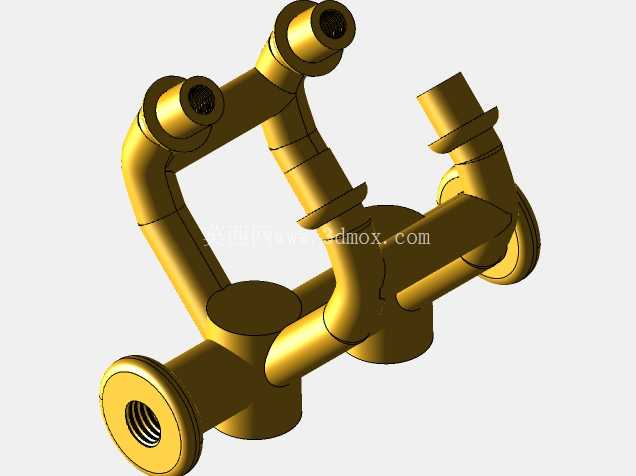

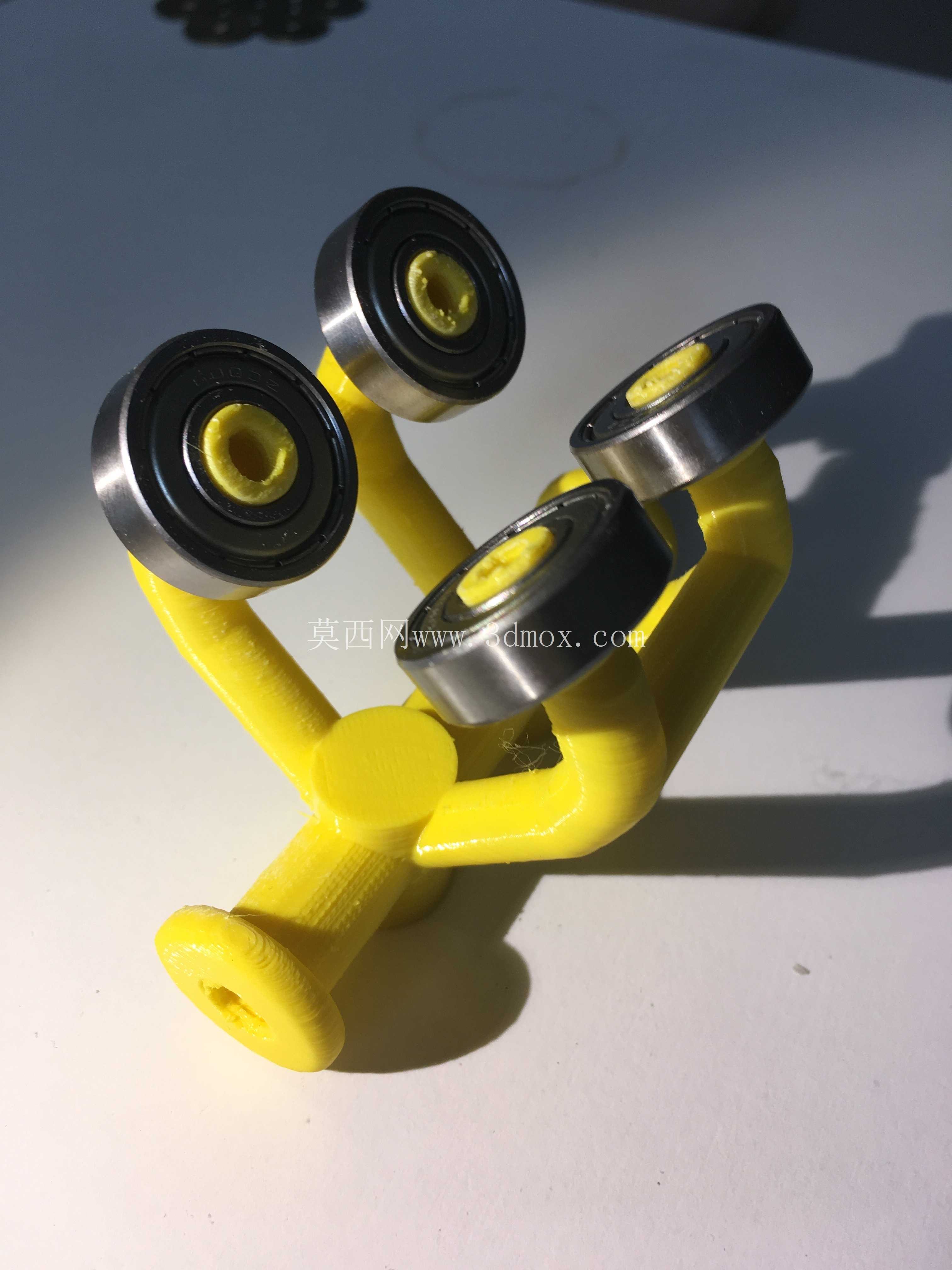

设计层面优先考虑了加工与装配的便捷性，整体结构没有复杂的异形曲面，承载弯管采用标准圆管弯折成型，安装板为平板冲孔结构，轴承直接嵌入弯管端部的安装位，无需额外的轴承座固定，减少了零件数量与装配工序。受力路径经过优化，上部挂接管道的受力点直接通过弯管传导至下部挂点，无多余的受力转接结构，避免了应力集中导致的结构变形，在额定载荷下长期使用不会出现弯管形变或轴承偏移问题。

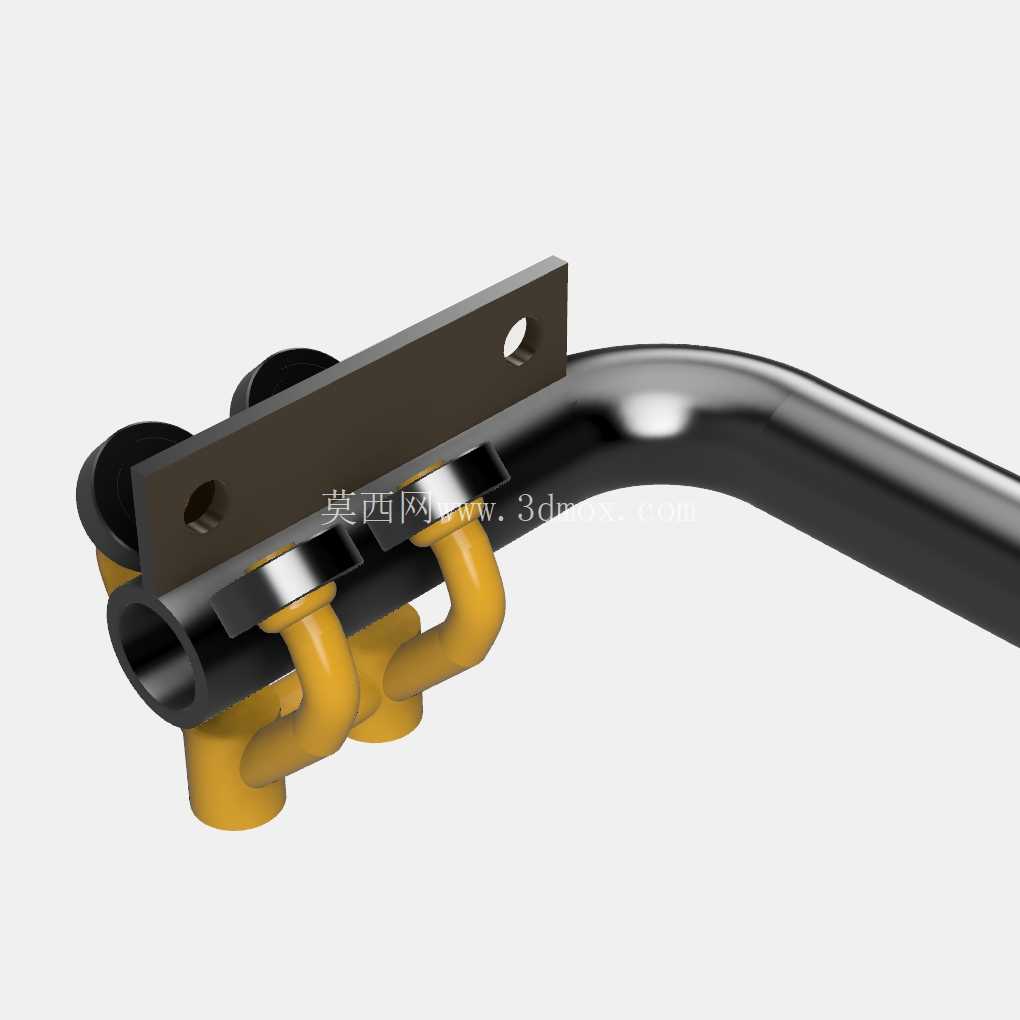

安装边界上，该构件适配的架空管道外径严格匹配Schedule 20A管道的标准尺寸，安装时无需对现有管道做额外改造，直接将构件的轴承面贴合管道外壁卡入即可完成装配，上部安装板的孔位为通用长圆孔设计，可适配不同间距的挂具安装需求，下部挂点的间距经过测算，可兼容车间常用的标准工件挂架尺寸，无需定制专属挂具即可直接投入使用。构件整体的滑动行程无额外限制，只要管道铺设长度满足输送距离要求，即可实现全行程无阻碍滑动，转弯位置可配合配套的弯管轨道实现转向，适配不同布局的车间架空输送线路。

从实际应用反馈来看，该结构特别适合电子装配、小型五金加工等需要频繁在相邻工位间转运小型零件的生产场景，相比传统的皮带输送线，该吊挂式结构不占用地面空间，不会遮挡作业面的光线与操作空间，且改造成本极低，可根据产线调整随时增减构件数量、变更输送路径，灵活性远高于固定式输送设备。构件的轴承选用标准深沟球轴承，采购替换方便，弯管部分采用普通碳钢管弯折后做防锈喷涂处理，耐磨性能满足车间日常使用需求，即使出现磕碰变形也可现场快速弯折修复，无需整体更换构件，后期维护成本极低。

在结构细节处理上，弯管与轴承的配合位置做了打磨处理，保证轴承内圈与弯管端部紧密贴合，避免滑动过程中轴承出现窜动，安装板与弯管的连接位置采用满焊处理，焊缝打磨平整无毛刺，不会刮蹭管道表面或挂载的工件，所有边角位置都做了圆角过渡，避免安装与使用过程中划伤操作人员。构件整体的重心经过配平，挂载额定载荷后不会出现倾斜卡滞，滑动过程中始终保持水平状态，挂载的工件不会出现滑落风险，即使在有轻微坡度的管道上，也可通过调整挂载位置实现匀速滑动，无需额外加装阻尼装置。
