FCL-140弹性柱销式柔性联轴器结构

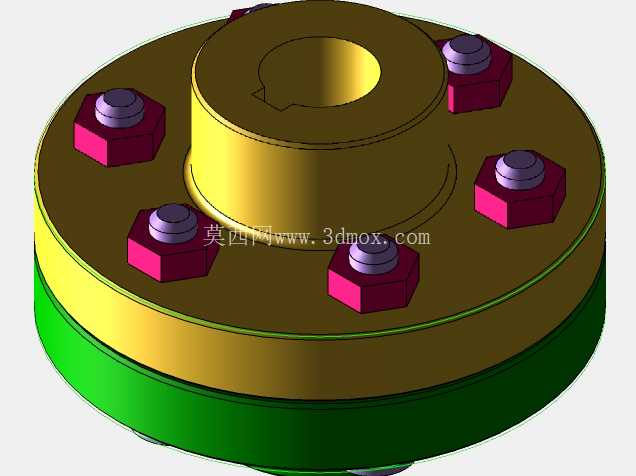

　　在各类工业传动系统的轴系连接场景中，两轴对中偏差的补偿能力直接决定了传动链路的运行稳定性与易损件更换周期，FCL-140型号的弹性柔性联轴器正是针对中等扭矩传动工况开发的轴连接部件，广泛适配泵类、输送设备、中小型减速机、轻工机械等需要缓冲吸振的传动位置。这类联轴器的核心功能是在主动轴与从动轴之间传递额定扭矩的同时，补偿两轴间因加工误差、安装偏差、运行受力变形、基座沉降带来的径向、角向与轴向偏移，避免轴系因附加弯矩产生轴承过早磨损、轴颈疲劳断裂、密封件泄漏等常见故障。从结构设计来看，该联轴器采用两半分体式法兰盘结构，两个带轮毂的法兰盘分别通过键连接与两侧轴端固定，法兰盘端面沿圆周均匀分布柱销安装孔，柱销外侧套装弹性缓冲套，柱销穿入对应法兰孔后通过端部紧固件实现两盘的连接，扭矩通过法兰盘传递至柱销，再通过弹性套的挤压变形传递至另一侧法兰，弹性套的弹性变形量就是联轴器补偿各类偏移的核心来源，同时弹性材料本身的阻尼特性可以吸收传动过程中的冲击载荷，衰减启动、负载突变时的振动传递。

　　在设计该结构的三维模型时，首先要明确安装边界的核心尺寸：轮毂内孔是与轴配合的核心基准，键槽尺寸需匹配对应轴径的平键标准，保证扭矩传递的可靠性；法兰盘的外径、柱销分布圆直径直接决定了联轴器的额定扭矩承载能力，柱销的数量、直径与弹性套的硬度是匹配扭矩等级的关键参数，FCL-140型号对应的公称扭矩适配常规15-22kW区间的四级电机传动工况，最高许用转速可满足多数通用工业设备的转速要求。安装过程中需要注意两半法兰的端面间隙控制，间隙过小会导致轴系热胀时产生轴向顶推，间隙过大则会降低柱销与弹性套的使用寿命，柱销的紧固件需要按对角顺序逐步拧紧，避免法兰盘端面出现偏斜导致弹性套受力不均。

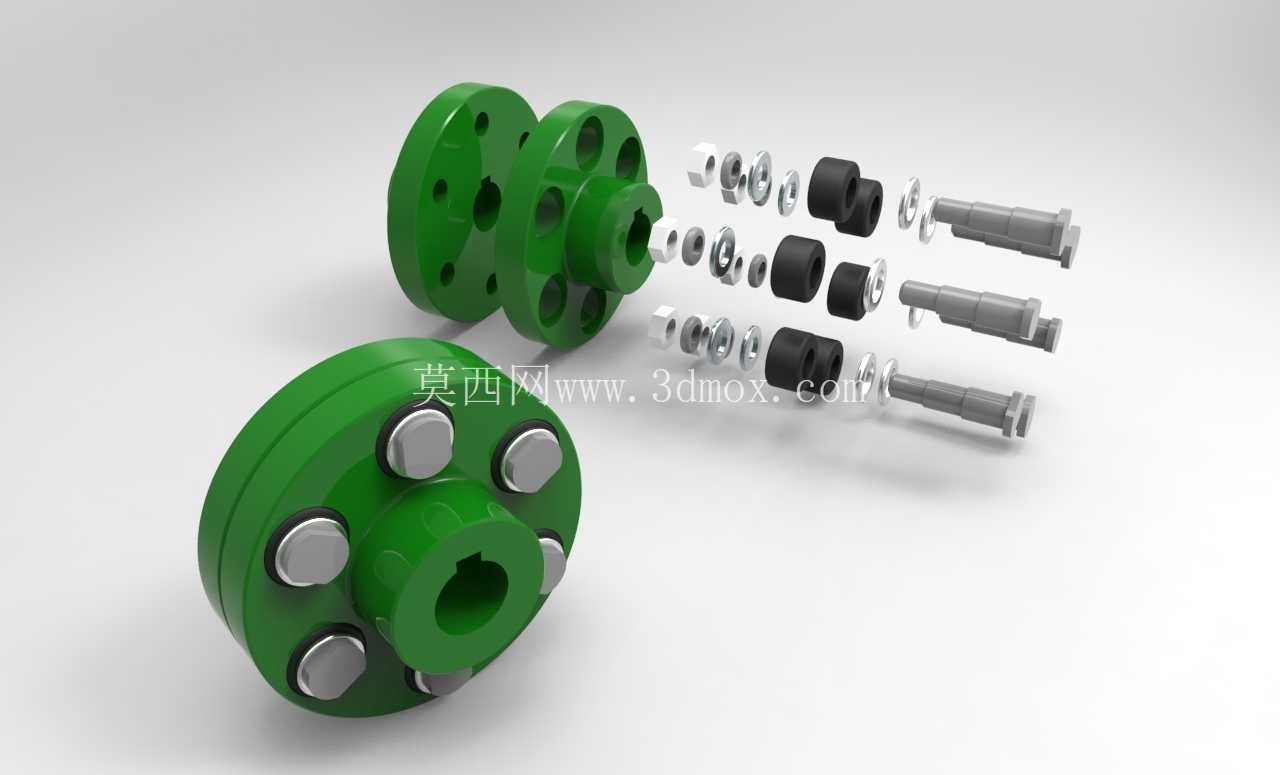

　　不同于刚性联轴器完全无补偿能力的特性，这类弹性柔性联轴器不需要安装时达到极高的对中精度，能够降低现场安装的调试难度，同时弹性套属于易损件，磨损后仅需拆开柱销更换弹性套即可完成维护，不需要移动两侧的动力端与负载端设备，大幅降低后期运维的工作量。在三维建模过程中，需要重点还原各零件的装配关系：法兰盘轮毂的拔模斜度、柱销与弹性套的配合间隙、弹性套与法兰孔的过盈配合量、紧固件的防松结构都需要准确呈现，爆炸视图可以清晰展示各零件的装配顺序，方便加工人员理解结构组成，也能为后续的工程图导出、装配工艺编制提供准确的三维依据。

　　这类联轴器在实际选型时，需要核算传动系统的计算扭矩，将工作机的载荷性质、原动机的启动特性、每日运行时长作为工况系数纳入计算，避免选型过小导致弹性套过早撕裂、柱销剪断，也无需选型过大造成安装空间与成本的浪费；安装时的径向偏差、角向偏差需要控制在产品允许的补偿范围内，虽然联轴器具备偏差补偿能力，但过大的偏差依然会大幅缩短弹性元件的使用寿命，日常巡检时可以通过观察弹性套的磨损状态、法兰盘的运转跳动情况判断联轴器的运行状态，及时更换老化磨损的弹性套，避免故障扩大影响整条传动链路的运行。
