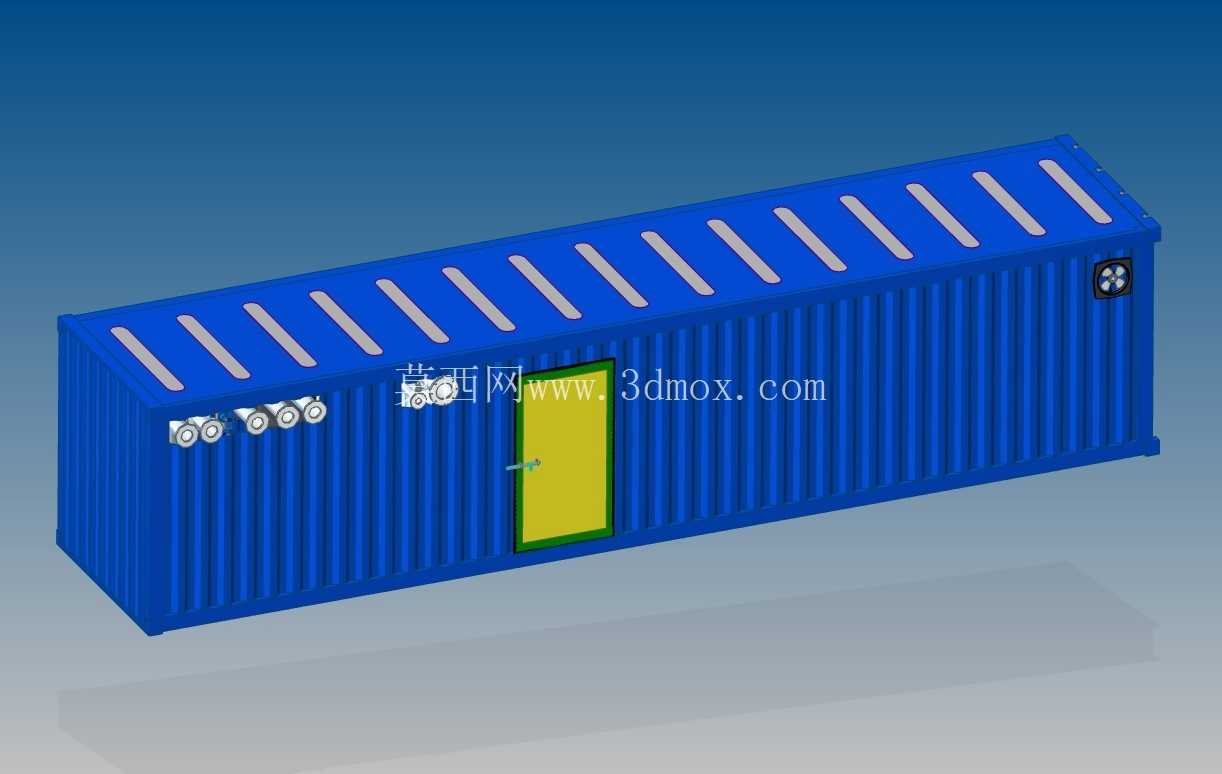

40英尺高柜标准货运集装箱三维结构

在跨境远洋运输、内陆公铁联运以及港口堆场周转的作业场景里，40英尺高柜集装箱是目前通用散货、托盘货、规整工业成品运输的核心载具，其结构设计的合理性直接决定了多式联运全流程的装卸效率、货损控制水平以及载具的循环使用寿命。从实际工程应用的角度看，这类高柜箱体的设计首先要匹配全球统一的联运接口标准，不管是港口岸桥的吊具锁位、铁路平车的固定桩位、公路骨架半挂车的承载限位，都要严格贴合通用互换要求，避免出现载具无法适配不同运输环节工装的问题。

该箱体的主体承载结构采用波纹侧板设计，并非单纯为了造型规整，而是通过冷轧钢板的压型褶皱提升侧板的平面外刚度，在控制整箱自重的前提下，抵抗堆码、吊运、运输过程中产生的侧向挤压力与扭转变形。日常作业中，满载的高柜在堆场堆码时往往要叠放3到4层，顶部传递下来的静载荷加上堆场作业时的风载、地面不均匀沉降带来的附加载荷，都需要侧板、角柱、底架组成的框架结构共同承担，其中四个顶角件、底角件是整个箱体的核心受力节点，所有吊运、堆码、固定的载荷都通过这八个铸钢节点传递，设计时对节点处的焊缝强度、板材加厚区域的过渡都做了针对性处理，避免应力集中导致的结构开裂。

从功能特性上看，高柜相比标准40英尺平柜增加了内部净高，能够容纳更高尺寸的托盘货或者轻泡货，在不超限的前提下最大化单箱装载容积，适配电商货、轻工成品、家居类货品的运输需求。箱体的顶板采用带微拱的波纹钢板设计，既可以提升顶板的承重能力，避免人员顶部作业或者积雨积雪时出现凹陷变形，也能让顶面的雨水自然向两侧流淌，减少积水渗漏的风险。底架部分采用横梁密排结构，上面铺设承载木地板或者钢质地板，能够承受叉车进出箱作业时的轮压，不管是1吨级的手动液压托盘车还是2吨级的电动叉车，在箱内作业时都不会出现底架变形、地板破损的问题。

设计过程中，首先要锁定的是外部安装边界尺寸，严格匹配国际标准集装箱的外形尺寸要求，保证角件的位置偏差控制在毫米级，确保吊具、锁具能够顺利对接。箱体两端的门框结构采用加厚型钢焊接而成，箱门通过多组合页与门框连接，门上的锁杆、锁座配套通用的海关封施位置，满足全球海关的验封要求。门封胶条采用耐候性橡胶材质，能够在-40℃到70℃的环境温度区间保持弹性，配合门框的压紧结构实现防水防尘，避免运输过程中海水、雨水侵入箱内造成货损。侧板的波纹间距、波高参数经过反复校核，既保证足够的结构刚度，也不会因为压型过深造成箱内有效宽度的过多损失，兼顾结构强度与内部装载空间。

在实际使用场景中，这类集装箱除了常规的货物运输，也经常被改造为临时仓储空间、移动设备方舱、工地临时用房，这就要求原始结构具备足够的改装冗余，侧板、顶板的预留承载力能够支撑后期加装光伏板、保温层、内部隔断的附加载荷，底架的固定点位也方便后期加装内部设备的固定支架。箱体表面的涂装采用多层防腐工艺，先做抛丸除锈处理，再喷涂富锌底漆、中间漆与户外耐候面漆，能够适应海洋高盐雾环境、工业区域腐蚀环境下的长期使用，减少日常维护的成本，延长箱体的服役周期。

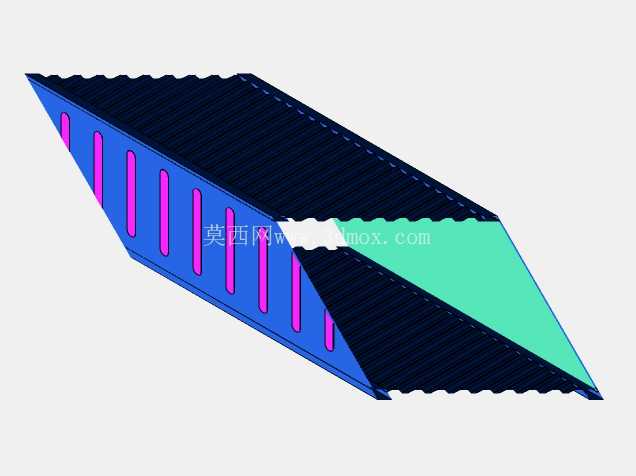

从三维建模的角度还原该结构时，需要重点区分不同部位的板材厚度差异，角柱、角件、底架主梁的厚度远大于侧板、顶板的厚度，不能用统一厚度的板材做简化处理，否则后续做有限元受力分析时会出现结果偏差。波纹板的建模要保证波峰波谷的尺寸一致性，与角柱连接的位置要做封边处理，还原实际生产中的焊接拼接结构，箱门的锁杆、铰链、门把手等细节结构也要准确还原，方便后续做装箱模拟、吊装模拟、改装设计时直接调用模型，不需要再做二次结构补全。
