标准海运干货集装箱开门结构三维设计

做物流装备结构设计快十二年，经手的集装箱类三维模型不下四十套，这次的开门式海运集装箱结构，是完全对标ISO 6346国际标准干货柜做的全参数化建模，从角件定位到门板锁杆的配合间隙，全都是按实际量产公差留的余量，没有为了渲染好看做非工程化的曲面简化。

先从实际应用场景说，这类标准干货集装箱是当前国际远洋运输、国内公铁联运、港口临时仓储最通用的装载单元，日常接触的20GP、40HQ柜都属于这个结构谱系，除了常规散货、托盘货运输，很多工地临时办公舱、移动储能舱、应急救灾方舱也是基于这个基础结构做内装改造，所以建模的时候不能只做外观蒙皮，得把所有受力结构件的装配关系做全，不然后续做结构仿真、改装设计的时候根本没法用。

很多新手做集装箱模型容易犯的错是把侧壁做成整面平板，实际量产的集装箱侧壁是多块压型波纹板拼接焊成的，波纹的凸起高度、节距都是有标准的，一方面是用薄钢板实现足够的抗侧压强度，毕竟堆码的时候上层柜的重量加上航行中的横向摇摆力，光靠平板根本扛不住变形；另一方面波纹结构能预留一定的形变余量，遇到装卸货时的叉车碰撞、海运中的盐雾腐蚀减薄，也不会直接出现结构失效。这次建模里的侧壁波纹完全按1.6mm厚耐候钢的实际压型参数做的，每道波纹的圆角、焊接边的搭接量都和实际加工图纸一致，甚至连侧壁与底架、顶梁连接的铆钉排布位置都没简化，后续如果要做有限元分析，直接导入就能划分网格，不用再补结构细节。

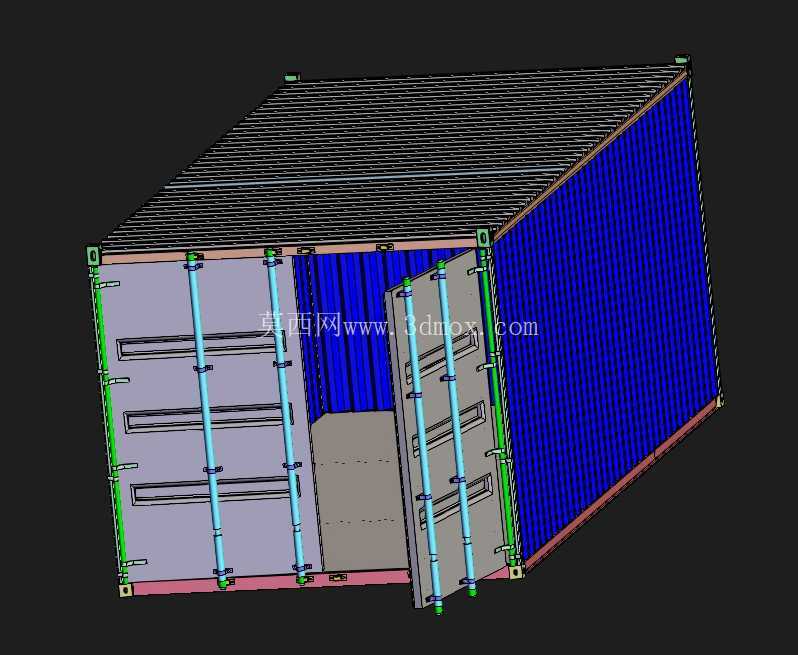

再说到核心的开门结构，这次做的是后端双开门全开启结构，每扇门板上的锁杆、锁座、铰链板都是按实际配件尺寸建模的。很多人不知道集装箱的门锁不是普通的合页加锁扣，是采用凸轮锁紧结构，锁杆上下两端的凸轮头在关门旋转90度后会牢牢卡进上下角件的锁座里，配合门封条的压缩量，能实现IP67级的密封，防止海运途中的海浪、雨水灌入货舱。建模的时候特意留了锁杆与门板衬套的1.5mm转动间隙，铰链轴与铰链套的配合公差也按H8/f7的间隙配合做的，不是把所有零件焊死成一个整体，后续如果要做开门动画、锁具强度校核，直接给锁杆添加旋转副就能实现运动仿真，不用再重新拆件改结构。

尺寸边界这块完全对标标准20英尺干货柜的外轮廓：外部总长6058mm，总宽2438mm，总高2591mm，角件的定位尺寸完全符合国际运输的吊装、堆码要求，不管是港口的岸桥吊具、堆场的堆高机，还是公路运输的骨架车，都能直接匹配这个角件间距，不会出现吊装对位不准的问题。底架部分的横梁间距、木地板的铺设槽位也做了还原，底架横梁采用的是C型压型梁，间距控制在300mm以内，能承受均匀分布的每平米2吨载荷，满足常规托盘货、重型设备的装载要求，甚至连底架下方的叉车位预留空间都做了出来，方便空箱状态下用叉车短距离转运。

顶梁部分采用的是整根折弯的顶侧梁，和侧壁波纹板、顶板的焊接边预留了5mm的焊接收缩余量，顶板也是采用压型波纹板，凸起方向朝上，既能快速排走雨水，也能增强顶部的承压能力，避免堆场堆码时上层柜的压力造成顶板凹陷变形。门板内侧的水平加强筋是按等强度设计排布的，靠近锁杆位置的加强筋间距更小，因为关门锁紧时这个位置的受力最大，间距过大会导致门板变形，出现门封条压合不严漏雨的问题。

做这类工业运输装备的三维模型，最忌讳的就是做“看起来像”的外观模型，必须把每个结构件的工程逻辑理清楚，为什么这个位置用压型板不用平板，为什么锁杆要布置在这个间距，为什么角件要突出箱体端面一定距离，这些细节都是经过几十年行业应用迭代出来的最优解，建模的时候把这些逻辑还原出来，模型才能真正用到结构设计、方案展示、改装校核的实际工作里，而不是只能做个渲染效果图。比如这次模型里的角件，完全按ISO标准角件的开孔尺寸做的，每个吊装孔、堆码孔的位置、尺寸都和实物一致，后续如果要做集装箱绑扎、堆码仿真，直接就能提取孔位坐标做约束，不用再反复测量调整。另外门封条的安装槽也做了完整还原，门封条采用的是EPDM橡胶材质，压缩量留了3mm，刚好能在锁紧状态下填满门板与门框的间隙，既不会因为压缩量过大导致关门费力，也不会因为压缩量不够出现密封失效，这些细节都是实际生产中反复验证过的参数，建模的时候如果忽略，后续做密封性能分析就完全没有参考价值。
