越野赛事用管材拼接防滚笼结构设计

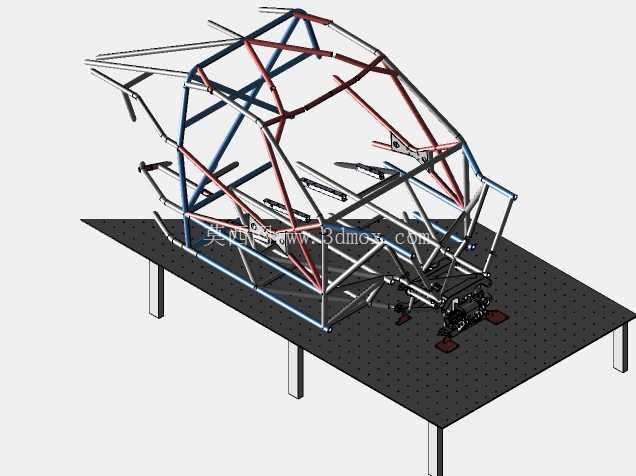

　　这套防滚笼结构主要面向越野赛事的车辆安全防护场景，核心作用是在车辆发生翻滚、侧向撞击等极端工况时，为座舱内的驾乘人员构筑刚性生存空间，避免车身结构形变侵入乘员舱造成伤害。从结构布局来看，整体采用空间桁架式设计，主受力环、前支撑腿、斜向加强筋、侧边防撞梁的排布完全贴合赛事车辆的座舱边界，所有管件连接节点均做了相贯线适配处理，保证管材拼接时的贴合面积最大化，减少焊接过程中的应力集中问题。设计阶段首先要明确安装边界：防滚笼的底部安装点必须对应车辆底盘的主纵梁位置，通过焊接或螺栓连接的方式与底盘刚性固定，不能直接固定在薄钢板制成的车地板上，否则碰撞时安装点容易撕裂失效。

　　主防滚环的高度需要匹配驾乘人员佩戴头盔后的坐姿高度，预留至少50mm的安全间隙，避免翻滚过程中头盔直接接触防滚笼管材造成二次伤害；侧向的防滚梁则要贴合车门内侧的轮廓，在不影响车门正常开闭、驾乘人员上下车的前提下，尽可能向车身外侧延伸，扩大侧向碰撞时的受力传导路径。管材选型上采用不同壁厚的圆形管材搭配，主受力环、前后主支撑腿这类核心传力路径上的管件，壁厚要高于斜向加强筋、顶部辅助连接杆的壁厚，在保证整体结构强度的前提下尽可能控制整体重量，避免过多增加车辆的簧上质量影响操控性能。

　　所有斜向支撑的角度都经过受力校核，避免出现大角度倾斜的悬臂结构，保证碰撞产生的冲击力能够沿着多根管件快速分散到底盘的各个安装点，不会出现单根管件受力过载弯折的情况。从实际使用场景出发，这套结构还预留了仪表台、座椅安装、安全带固定点的安装位置，防滚笼的横梁位置可以直接作为多点式安全带的挂点，不需要额外在车身上焊接固定座，既减少了底盘的改装工作量，也能保证安全带固定点的强度满足赛事要求。顶部的横向连接杆除了强化顶部结构的抗形变能力外，还可以作为车顶通风管路、通讯线缆的固定基座，适配赛事车辆的额外设备安装需求。

　　设计过程中充分考虑了管材的弯折工艺性，所有弯管位置的弯曲半径都符合常规弯管机的加工能力范围，不需要定制特殊的弯折模具就能完成加工，降低生产制造成本；管件之间的连接节点都预留了足够的焊接操作空间，不会出现位置过于狭窄导致焊缝无法满焊的情况，所有外露的焊缝位置都可以在装配完成后进行打磨探伤，保证焊接质量可控。在侧向防撞的设计上，侧边防滚梁采用了双层管材错位排布的方式，当车辆发生侧面撞击时，外层管材先发生溃缩吸能，内层管材保持刚性支撑，既能够缓冲一部分撞击能量，又能保证座舱的生存空间不被挤压。前侧的支撑腿一直延伸到防火墙位置，与前舱的加强结构连接，在车辆发生正面碰撞或者前滚翻时，能够将前部的冲击力传导到整个防滚笼结构，避免前部结构侵入座舱。这套结构的整体尺寸完全适配常规四驱越野赛车的座舱空间，安装时不需要对原车的防火墙、轮拱内衬等结构做大规模切割，只需要在底盘对应位置标记安装点后进行焊接固定即可，装配难度低，适合车队自行改装加工。
