四缸内燃机双消音器排气系统结构设计

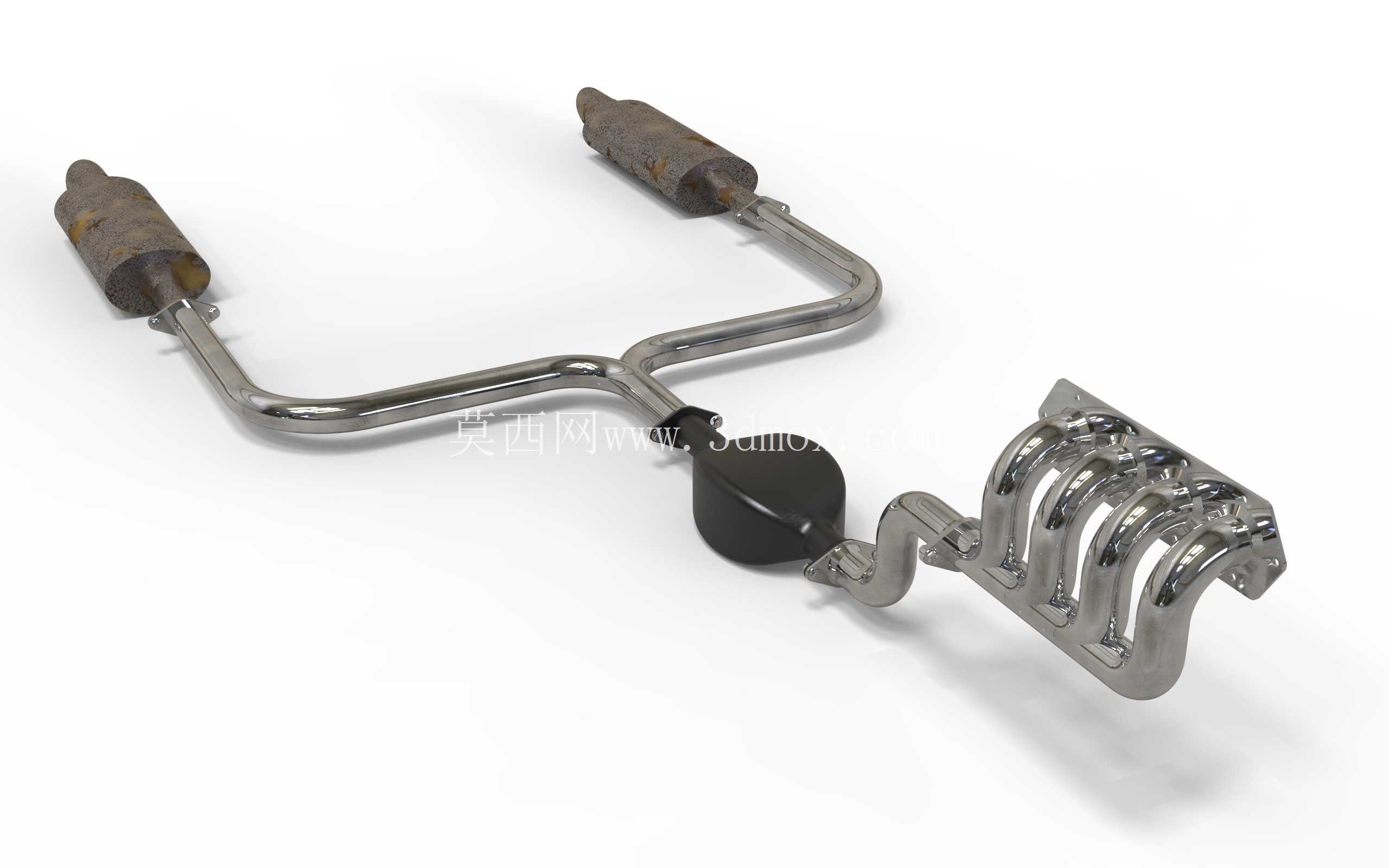

这套排气结构针对直列四缸内燃机的排气输出特性做了针对性布局，首先从排气歧管段来看，四个独立进气接口严格匹配四缸发动机缸盖排气侧的安装孔位，接口法兰采用平面密封结构设计，安装面的平面度公差控制在0.1mm以内，保证与缸盖贴合时不会出现排气泄漏问题，歧管的流道采用等长设计思路，每一段流道的弯折曲率都经过反复调整，尽量减少排气气流在歧管内部的紊流损失，避免各缸排气脉冲相互干扰，影响发动机的充气效率。

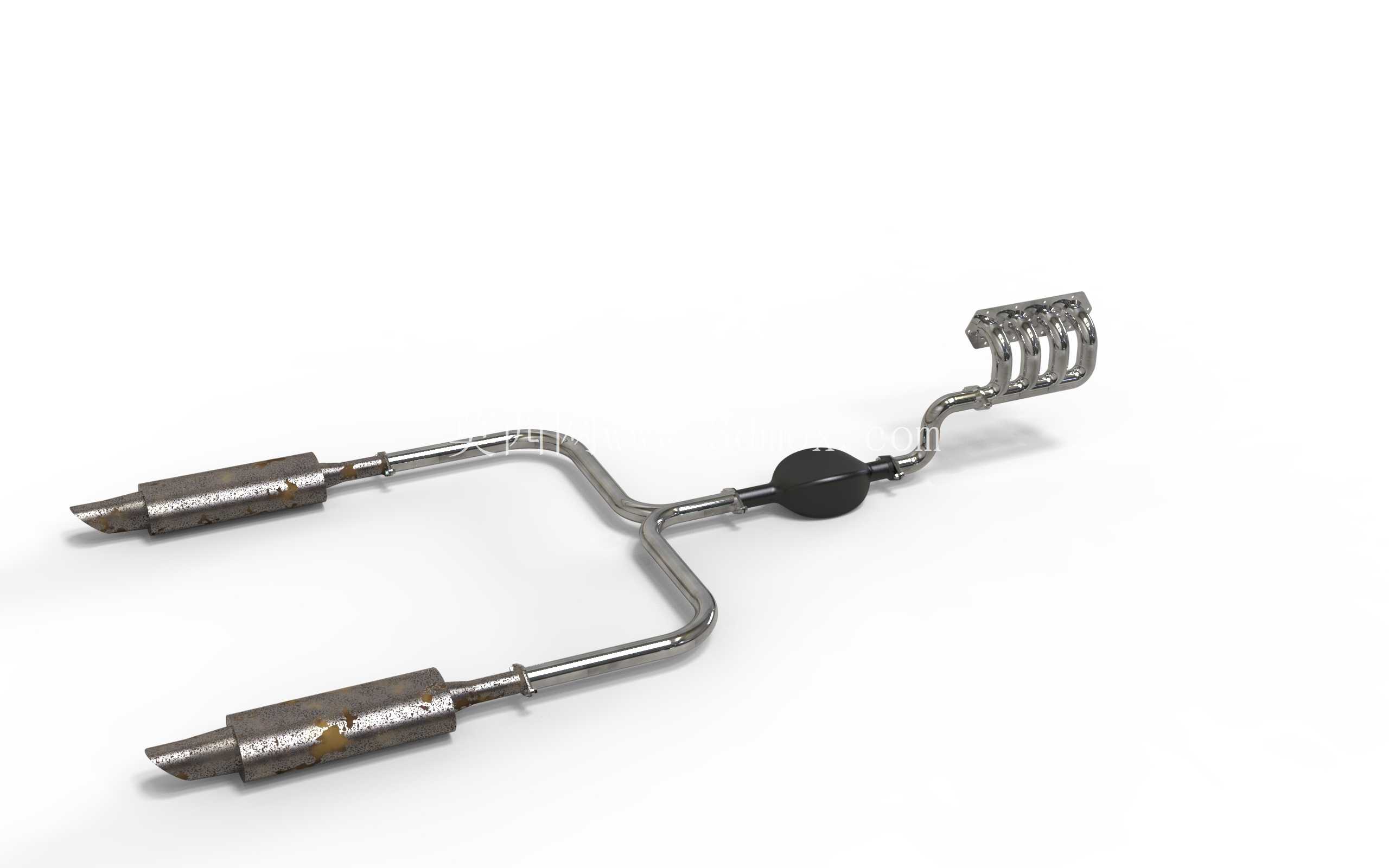

管路中段设置了谐振消音结构，也就是图中可见的黑色腔体部件，这个腔体的容积是根据四缸发动机常用转速区间的排气脉动频率计算得出的，主要用来抵消特定频段的排气噪音，同时不会过度增加排气背压。从谐振腔延伸出的两路对称排气管路，分别通向左右两侧的尾段消音器，双出管路的管径保持一致，弯折处全部采用大圆弧过渡，圆弧半径不小于管路直径的1.5倍，避免气流在弯折处形成涡流造成额外的排气阻力。

尾段消音器采用阻抗复合式的内部结构设计，外壳采用双层不锈钢板材冲压成型，两层板材之间填充耐高温吸音材料，既可以通过腔体内部的扩张腔、穿孔管结构抵消中低频排气噪音，也能通过吸音材料吸收高频噪音，满足乘用车的车外噪音限值要求。消音器的进出气接口采用插接式密封结构，安装时可以通过卡箍快速固定，降低整车装配的工时成本。

从安装边界来看，整套排气系统的吊挂点位置完全适配前置前驱四缸乘用车的底盘布局，歧管端连接发动机缸盖，中段通过两个弹性吊挂胶墩固定在底盘副车架上，尾段消音器分别通过两个吊挂点固定在后纵梁位置，所有吊挂点的位置都避开了底盘的燃油管路、制动管路以及悬架运动部件，保证车辆在极限颠簸工况下，排气系统不会与周边部件发生运动干涉。整套系统的总长度控制在1.8米以内，左右最大宽度为1.2米，安装后最小离地间隙不小于120mm，满足普通乘用车的通过性要求。

在实际应用场景中，这套排气系统主要匹配1.5L-2.0L排量的直列四缸自然吸气或者小排量涡轮增压发动机，兼顾日常行驶的低排气背压需求与NVH性能要求，不会因为过度追求排气顺畅度导致低转速扭矩损失，也不会因为消音结构过多造成高转速区间的排气阻力过大。设计过程中充分考虑了量产的工艺可行性，所有管路弯折都采用常规的数控弯管工艺即可实现，消音器外壳、法兰等部件都采用成熟的冲压、焊接工艺，不需要特殊的加工设备，能够有效控制量产制造成本。同时整套结构的外壳部分都做了防腐镀层处理，能够耐受日常行驶中的泥水、盐雾侵蚀，满足整车的使用寿命要求。
