十字手柄弯颈出水快开式水阀结构

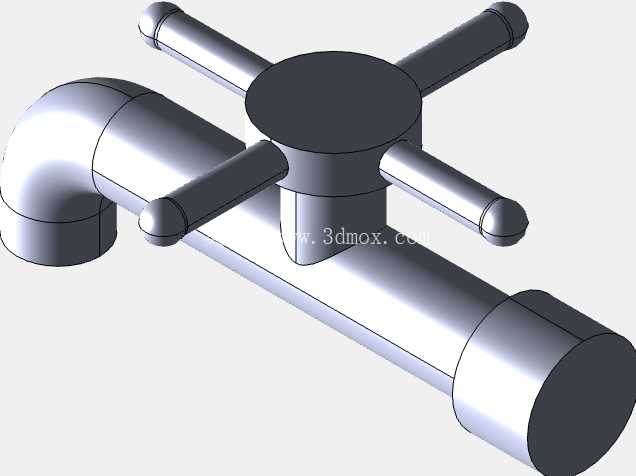

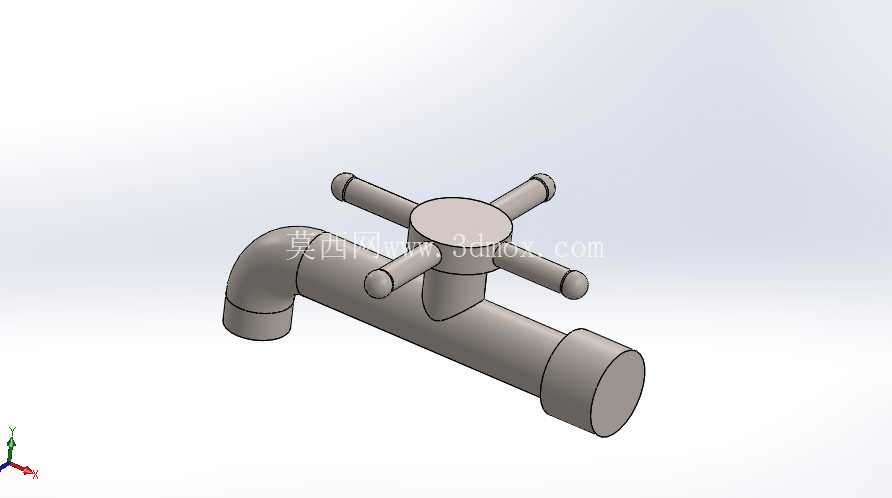

　　从结构设计逻辑来看，这款水阀采用了最经典的截止式阀芯结构，十字形的操作手柄直接与阀杆顶端连接，相比单柄拨杆式的手柄，十字结构在手部沾湿或者佩戴薄劳保手套操作时，能提供更多的施力着力点，旋转操作时不需要刻意对准手柄位置，四个方向的延伸杆都能作为施力点，开关操作的容错率更高，尤其适合公共取水点、老旧小区厨卫改造这类使用人群操作习惯不统一的场景。阀体的出水端采用90度弯颈结构，出水方向垂直向下，正好对准台盆或者接水容器的中心位置，避免出水时水流顺着阀体外壁流淌造成台面积水，弯颈的出水端口做了轻微的收边处理，能让出水水流形成相对集中的柱状流，减少水流飞溅的情况。在民用厨卫供水、小型实验台供水、简易户外取水点的管路布设场景中，这类十字手柄弯颈水阀是十分常见的控水部件，其核心作用是控制管路水流的通断，部分同结构变体也可通过旋转行程微调出水流量，适配低压常温的清水输送管路，常见公称通径覆盖DN15到DN20的民用常规供水规格，安装端采用标准外螺纹结构，可直接与墙面预留的内螺纹供水接头旋接配合，安装时需在螺纹段缠绕生料带实现静密封，避免接口处出现渗漏问题。

　　整体阀体采用等径通腔设计，进水端与出水端的流道直径保持一致，不会因为流道突变造成局部水压损失，在常规0.1-0.4MPa的民用供水压力下，出水流量能满足日常洗手、接水、简单清洗的使用需求。建模过程中需要重点关注几个配合边界：首先是阀杆与阀体上盖的配合段，需要预留标准的密封圈安装槽位，槽位的深度与宽度要匹配常规O型圈的线径，保证阀杆旋转过程中动密封的可靠性，避免阀杆位置出现渗水；其次是阀芯密封面的角度设计，要与阀座的密封面角度完全贴合，旋转下压时能实现完全截流，不会出现关闭状态下的滴漏问题；再者是手柄与阀杆的连接位，采用扁位配合加顶丝固定的结构，避免长期旋转操作后手柄与阀杆出现打滑空转的情况。

　　安装边界方面，这款水阀的进水端螺纹长度控制在12-15mm，既能保证与墙内接头的旋合深度足够，又不会因为螺纹过长导致安装后阀体突出墙面过多，影响台盆上方的操作空间；弯颈的水平延伸长度控制在80-100mm，适配常规民用台盆的边缘到盆中心的距离，出水点正好落在盆体的接水区域内，不会出现水流冲到盆沿的情况。整体结构没有多余的装饰性部件，所有外形结构都服务于功能需求，阀体外壳采用圆润的柱面过渡，没有容易积垢的直角缝隙，日常清洁时只需要擦拭表面即可，维护难度很低。

　　在实际工程选型中，这类结构的水阀因为零件数量少、装配逻辑简单，故障率相比复杂结构的混水阀更低，维修时只需要更换阀芯密封圈或者整个阀芯组件即可完成修复，不需要整体更换阀体，长期使用的维护成本更低，适合对成本控制要求较高、使用频率中等的供水点位布设。建模时流道部分要做圆滑过渡处理，避免流道内出现直角台阶，长期使用后水中的杂质不会在台阶位置沉积造成流道堵塞，同时圆滑的流道也能降低水流通过时的噪音，在夜间用水时不会产生明显的水流啸叫问题。手柄的四个延伸杆末端做了小圆角处理，操作时不会划伤手部，即使旋转时用力稍大，也不会因为棱角尖锐造成磕碰伤害，符合民用五金产品的安全设计要求。
