球柄式直角截止出水阀结构设计

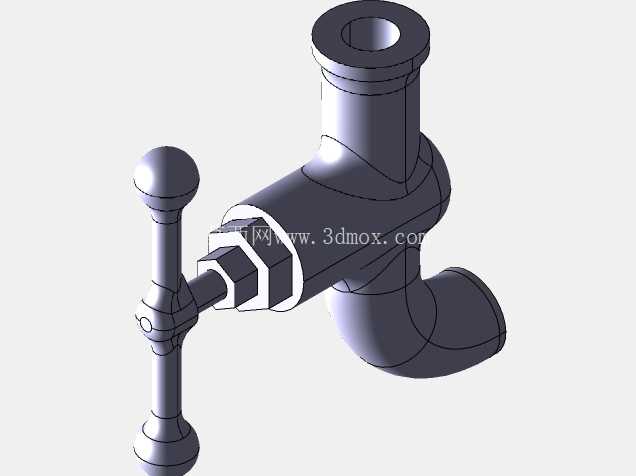

这款直角式控水截止构件，主要适配民用厨卫供水、小型实验台流体管路、户外简易取水点的通断控制场景，区别于常规直柄快开龙头的结构，采用球形顶端的立式操作手柄，在狭小安装空间内操作时，手部施力的接触面积更大，旋转启闭的力矩传递更直接，即便手部沾有水渍或者佩戴薄劳保手套操作，也不容易出现打滑脱手的情况。从结构布局来看，进水端采用顶部轴向法兰式接口，出水端为90度弯折的侧向接口，这种直角流道的设计，能够直接适配墙面垂直布设的进水管道，不需要额外加装90度弯头转接件，既减少了管路连接的密封点位，降低长期使用后的渗漏风险，也能压缩安装所需的横向空间，在台盆下方、设备侧壁这类局促的安装区域内，整体布局更紧凑。

在内部流道的设计上，阀芯密封面采用锥面配合结构，相比平面密封的结构，锥面的自定心效果更好，当手柄旋转下压实现关闭动作时，密封面的接触压力会随着手柄旋紧的行程逐步均匀提升，不需要施加过大的操作力就能实现可靠密封，同时在小开度调节流量的工况下，锥面结构的流量线性度更优，不会出现小开度时流量骤变的问题，方便用户根据实际需求精准控制出水流量。阀体的流道转弯处采用大圆弧过渡结构，没有直角突变的流道截面，能够降低水流通过时的局部阻力，减少水流在阀腔内形成紊流的概率，既可以降低出水时的管路振动和异音，也能减少水中杂质在阀腔拐角处的沉积，降低长期使用后阀芯卡滞的概率。

从安装边界尺寸来看，顶部进水接口的法兰端面到出水端口的轴向距离控制在常规同通径龙头的通用尺寸范围内，能够直接匹配市面上标准的墙面进水接头安装孔位，不需要对现有管路进行额外改造；立式操作手柄的旋转半径经过优化，在手柄全行程旋转的过程中，不会和周边的墙面、台盆侧壁或者相邻的管路配件发生干涉，手柄的高度设置也符合日常操作的人体工学范围，站立操作时不需要过度抬臂或者弯腰就能轻松完成启闭动作。阀体外部的加强筋布局沿着流道的应力分布方向设置，在进水端和阀体主体的衔接位置、出水弯管的外侧应力集中区域，都做了壁厚加厚处理，能够承受常规供水管网的水压波动，即便出现短时水锤冲击，也不容易出现阀体开裂的问题。

在细节结构设计上，手柄和阀芯杆的连接部位采用扁方定位结构，装配时不需要额外加工定位销，直接通过扁方的配合就能传递扭矩，装配工序更简单，长期使用后也不会出现手柄和阀芯杆之间打滑空转的问题；阀体和进水端的连接螺母采用外六角结构，方便使用常规扳手进行紧固操作，不需要专用的安装工具，后期维护更换时的拆装效率更高。出水端口的结构做了内嵌式的密封圈安装槽，外接出水软管或者起泡器时，密封圈能够完全嵌入槽内，不会在紧固过程中出现密封圈移位、被螺纹切损的问题，保证外接部位的密封可靠性。这款构件的结构设计没有多余的装饰性结构，所有外部造型都服务于功能实现和安装便利性，适合作为通用型管路控水配件，应用在各类需要直角转接、手动控制流体通断的管路系统中，不管是民用供水场景还是小型工业设备的冷却水支路控制，都能适配对应的安装需求。
