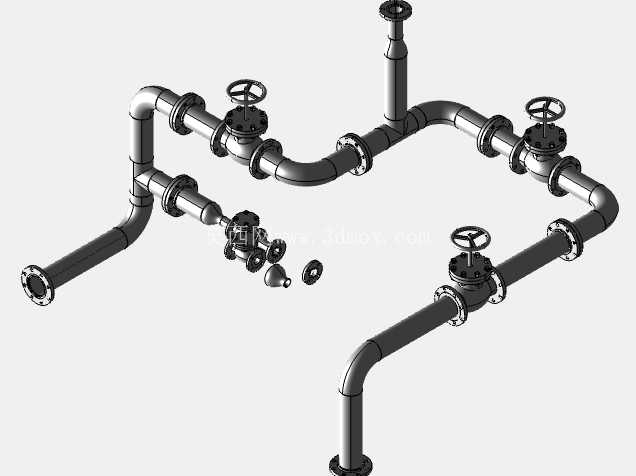

多阀门组合法兰管路装配结构设计

　　这套多阀门法兰管路装配结构，主要面向化工流体输送、厂区工艺管线布设、中小型换热机组配套管路这类实际工程场景，核心作用是在管线路由中实现流体通断控制、支路分流调节、检修段隔离的功能，区别于单一阀门单品，这套装配把多段弯管、直通管、法兰接头、不同通径的截止阀做了集成化的排布设计，能直接对应现场管线的转角、分支、控制节点的安装需求，减少现场零散配管的配对工作量。从实际使用的角度看，这类集成管路组件常布置在车间工艺主管线的分支节点、设备进出口的控制段，日常生产中可以通过不同位置的阀门开关，实现单条支路的切断检修而不影响主管线整体运行，部分带变径的管段还能适配不同通径的设备接口，避免现场做大量异径接头的临时焊接。

　　设计过程中优先考虑了管线的应力分布，所有弯管都采用标准曲率半径的冲压弯结构，避免直角弯折造成的流体阻力骤增与管路应力集中，法兰连接面全部预留了标准密封垫安装位，配对法兰的螺栓孔位完全对齐通用管件标准，不需要现场二次扩孔或者修配。阀门的手轮操作方向全部做了统一朝向规划，所有操作位都预留了足够的扳手操作空间，不会出现手轮贴墙、被相邻管段遮挡无法操作的问题，拆分式的阀芯组件设计，能在不拆卸整段管路的情况下完成阀芯密封件的更换，大幅降低后期运维的拆装工作量。

　　安装边界方面，这套管路整体的排布占用空间做了紧凑化处理，横向与纵向的外轮廓尺寸适配常规厂区管廊的支架间距，所有法兰连接端面都预留了螺栓拆装的操作间隙，底部的管段支撑位对应标准管架的安装高度，不需要额外做定制支架就能直接固定。管段之间的连接点全部做了标识区分，不同通径的管段、阀门配对位置都有对应的定位止口，现场装配时不会出现错装、反装的问题，模块化的分段设计让整个管路可以拆分成多个独立运输单元，长距离转运时不需要做额外的加固包装，到场后按照连接标识就能快速拼接完成。

　　流体通道的内壁做了顺滑过渡处理，阀门与管段的对接位置没有台阶凸起，能减少流体输送过程中的压损，也避免了介质残留造成的管路堵塞问题，适合输送水、低压蒸汽、常规工业流体等多种介质，适配多数常规工业场景的管线使用需求。
