法兰连接式手动截止阀结构设计

　　在化工、市政供水、热力输送、油气储运等工业管路系统中，手动法兰截止阀是应用极为普遍的截断类管路元件，核心作用是实现管路内介质的通断控制，相比闸阀、蝶阀类产品，其密封性能更稳定，节流调节精度更可控，适合对介质截断密封性要求较高的工况场景。这款手动截止阀采用法兰连接形式，适配多数工业中低压管路的安装标准，两端法兰的螺栓孔位、密封面尺寸均匹配通用管路法兰规范，安装时可直接与同压力等级的管路法兰对接，无需额外加工转接结构，能有效降低现场安装的适配成本。

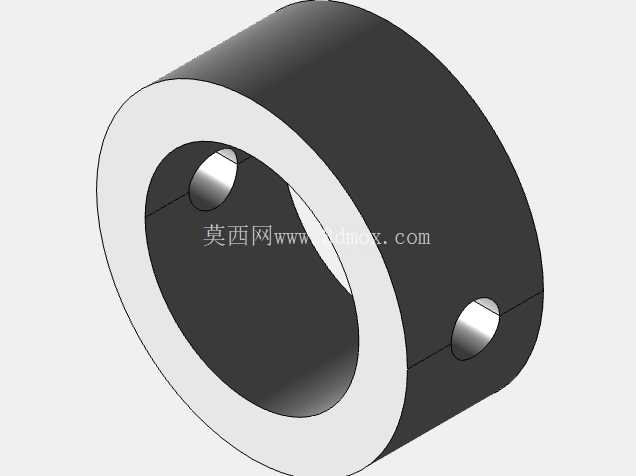

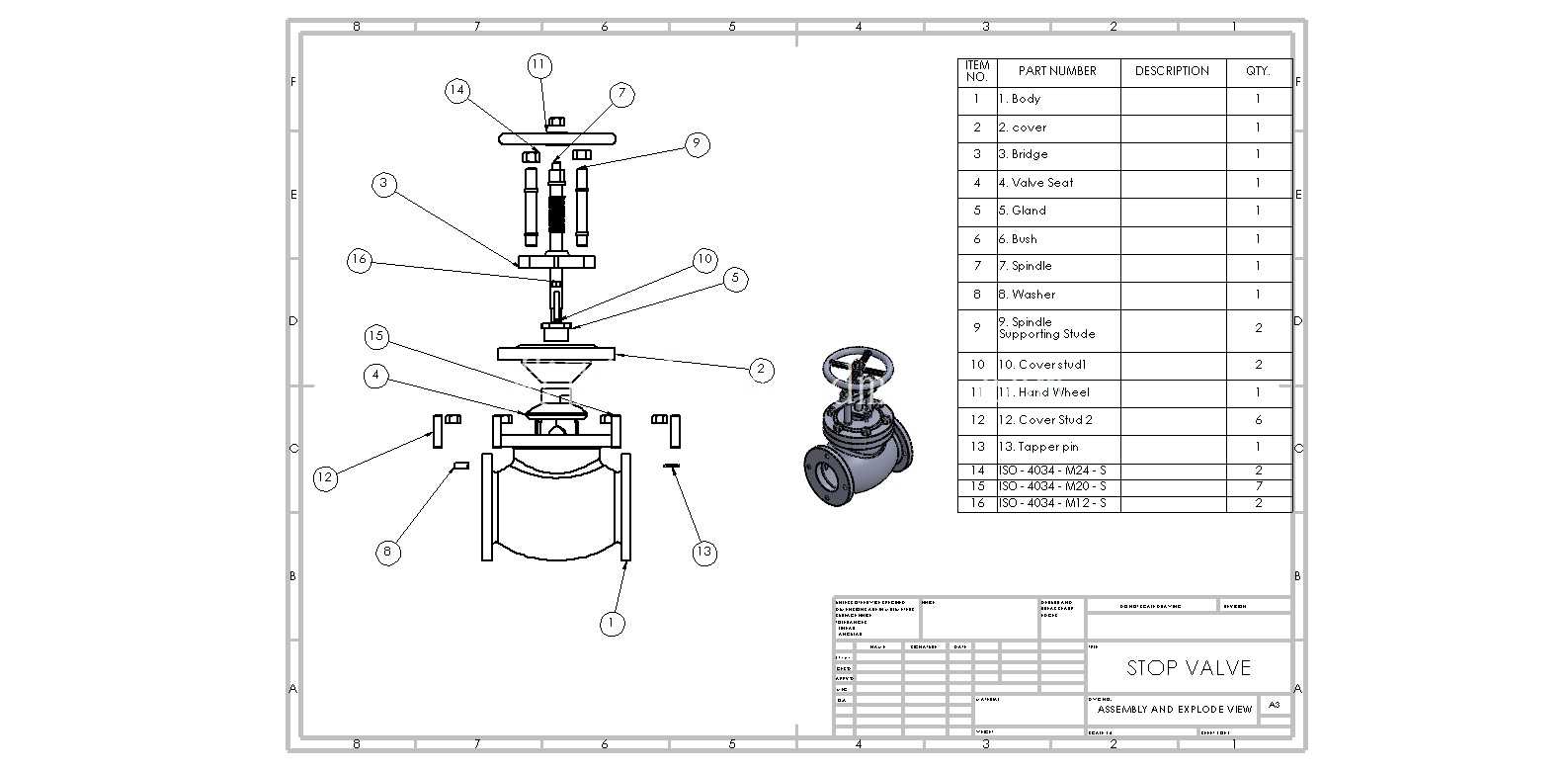

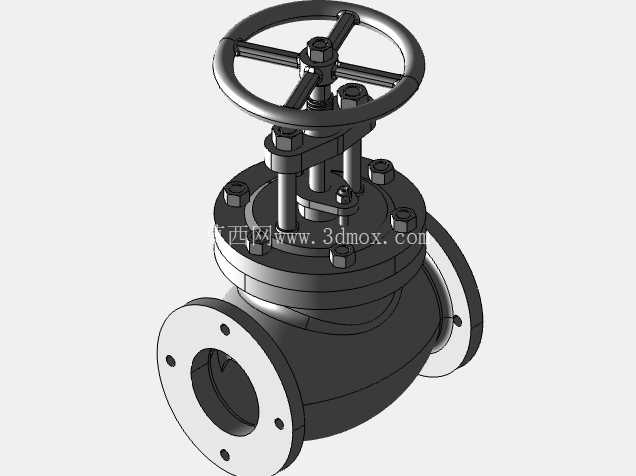

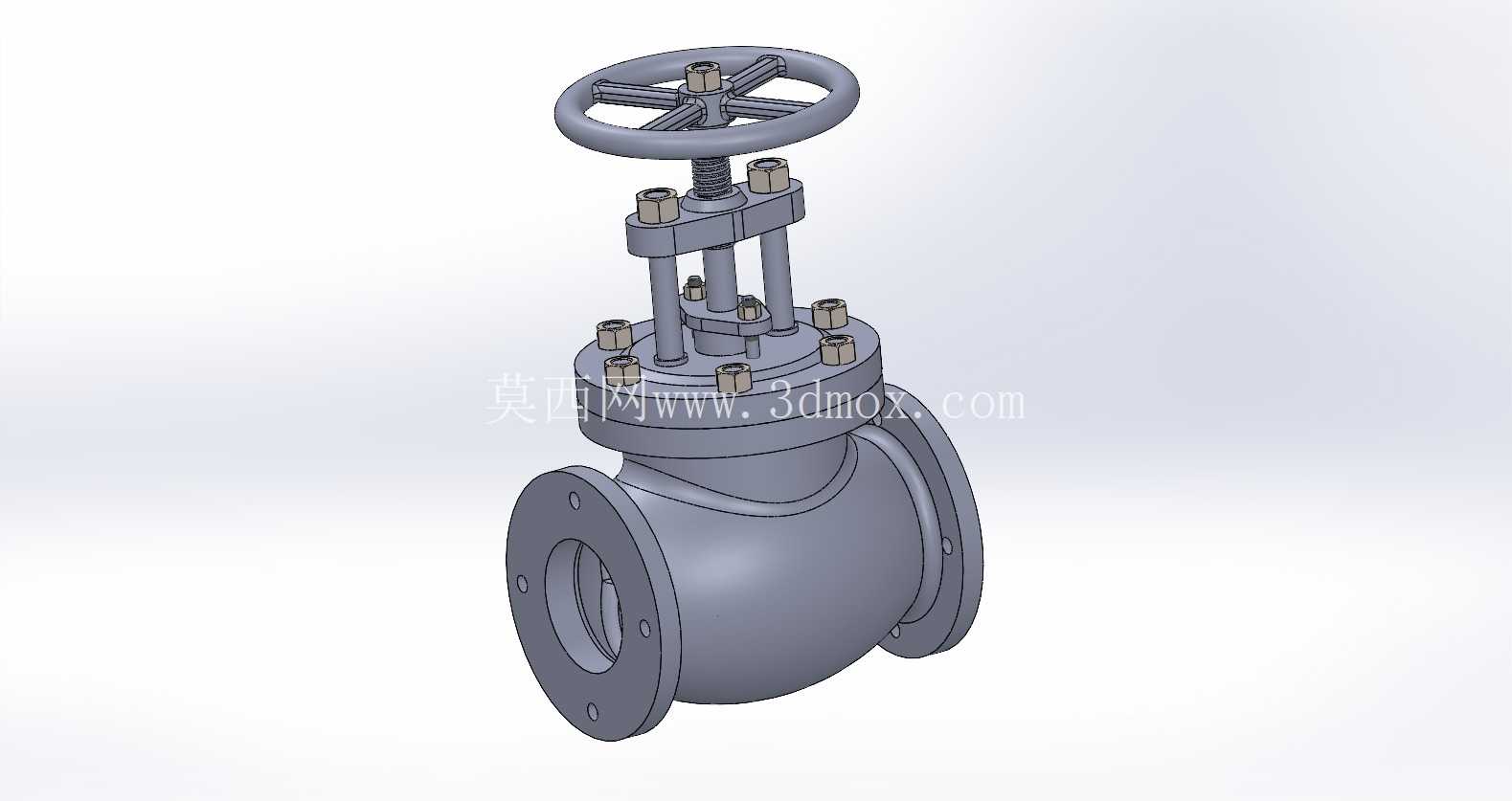

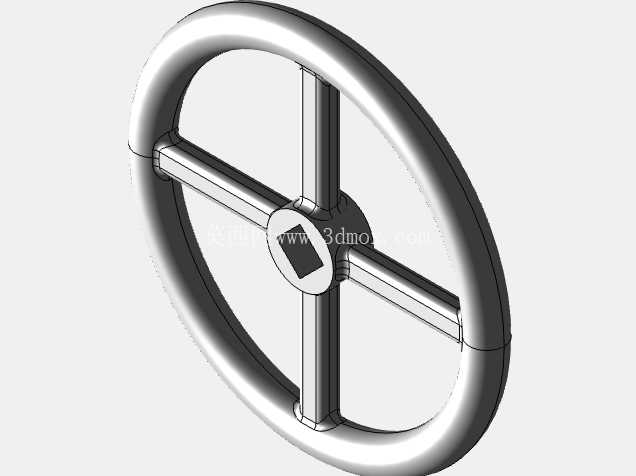

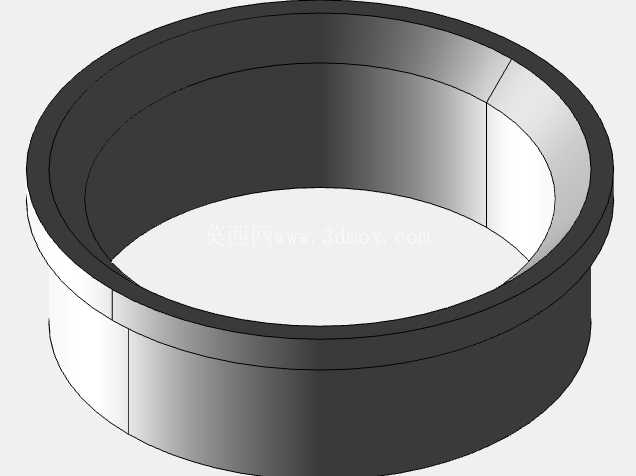

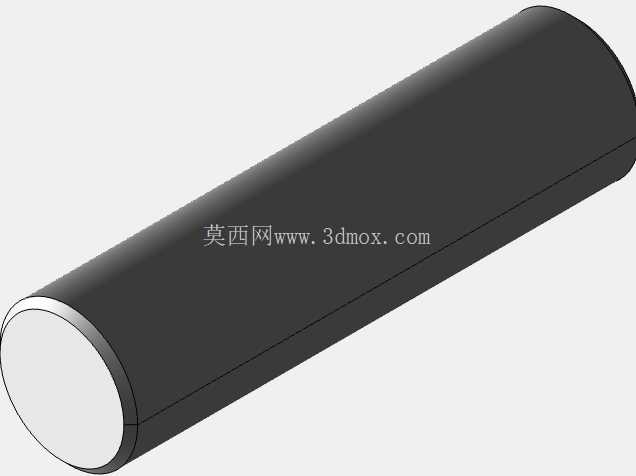

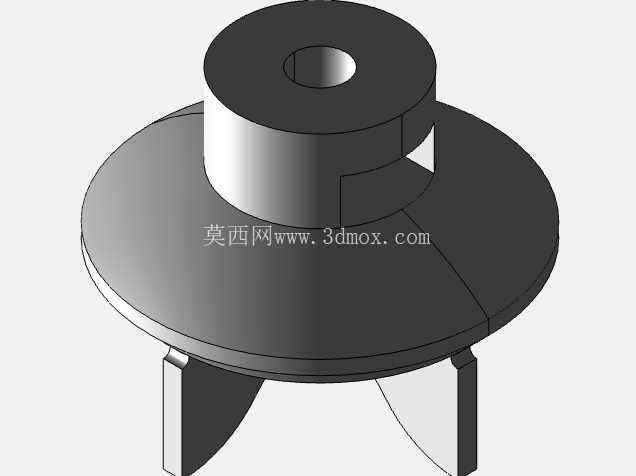

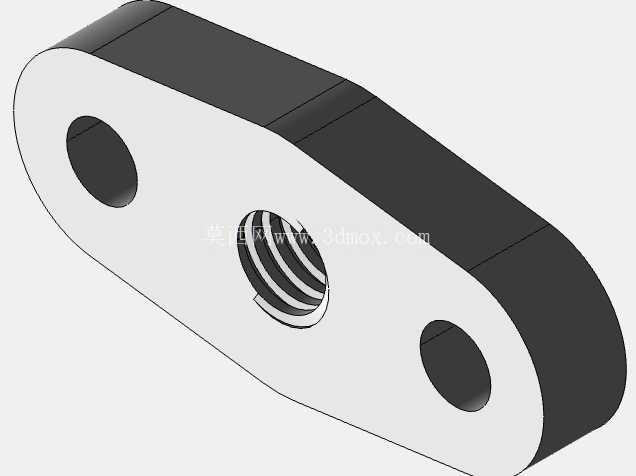

　　从结构设计逻辑来看，该阀采用下进上出的介质流向设计，阀瓣与阀座采用锥面密封配合，相比平面密封结构，锥面密封在闭合时能实现更小的接触比压即可达到密封要求，同时减少介质中杂质对密封面的冲刷磨损，延长密封副的使用寿命。阀杆采用梯形螺纹传动结构，手轮转动时通过阀杆螺母将旋转运动转化为阀瓣的直线升降运动，梯形螺纹的传动效率适中，自锁性能可靠，可避免管路介质压力波动导致阀瓣自行开启，保障管路截断状态的稳定性。手轮部分采用轮辐式结构，四组加强辐条连接手轮外圈与中心轮毂，既保证了手轮的抗扭强度，又控制了整体重量，操作人员转动手轮时可获得足够的力臂，无需借助额外加力杆即可实现阀门的启闭操作，适合现场无辅助工具的手动操作场景。

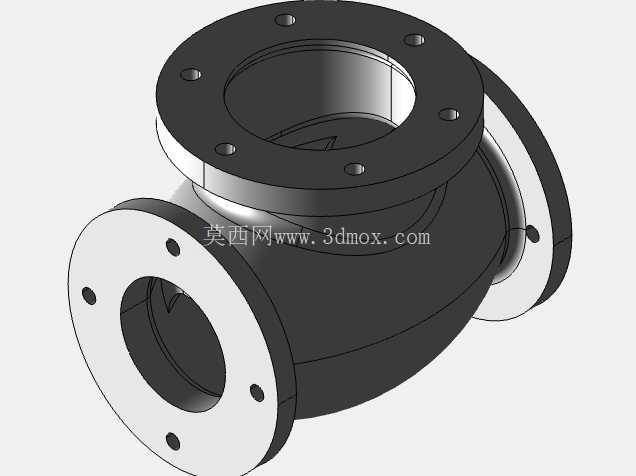

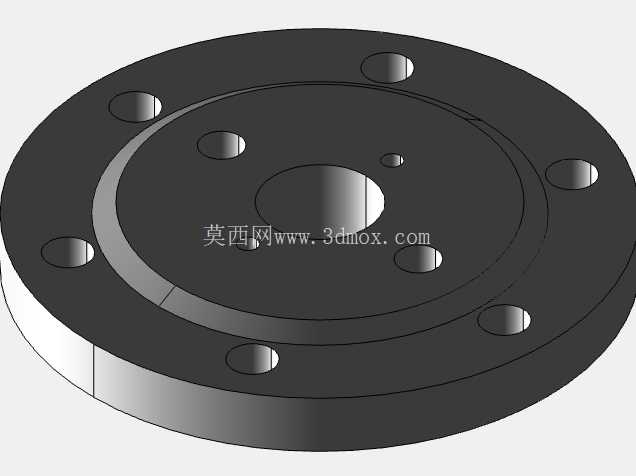

　　阀体部分采用流线型流道设计，相比直角式流道结构，介质在阀腔内的流动阻力更小，能减少介质流经阀门时的压力损失，降低管路系统的输送能耗。阀盖与阀体的连接采用螺栓紧固加密封垫片的结构，中法兰位置的密封垫片可根据输送介质的特性选择不同材质，适配水、蒸汽、油品、弱腐蚀性介质等多种输送场景。从安装边界来看，该阀的结构长度、法兰端面距均符合通用截止阀的安装尺寸规范，在管路系统改造替换旧阀门时，可直接匹配原有管路的安装间距，无需调整管路的支撑结构与焊接位置，大幅缩短现场施工的周期。

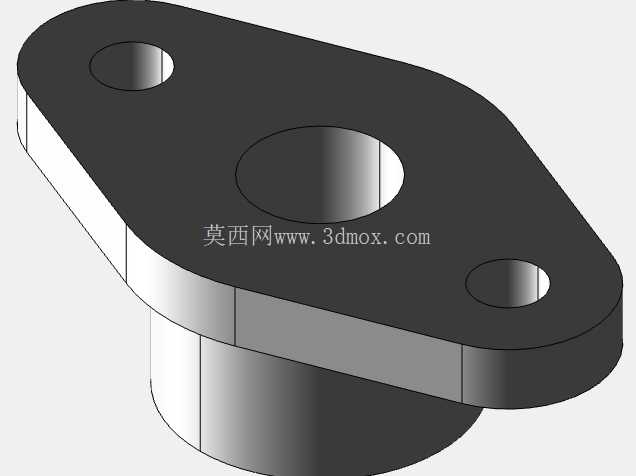

　　阀杆的升降行程经过精准设计，全开状态下阀瓣完全抬离阀座密封面，不会对介质流道造成遮挡，避免长期节流导致阀瓣密封面被介质冲蚀；全闭状态下阀瓣与阀座完全贴合，密封面的压紧力均匀分布，可实现零泄漏截断。填料函部分设置在阀盖上部，采用多层填料叠加密封结构，可通过填料压盖的螺栓调整填料的压紧程度，当阀杆长期运动出现微量渗漏时，无需拆解阀门整体，仅需适当拧紧填料压盖的螺栓即可实现密封补偿，降低日常维护的工作量。在实际工况应用中，这类手动截止阀通常安装在管路的分支节点、设备进出口位置，用于控制单条支路的介质通断，或是在设备检修时截断上游介质，保障检修作业的安全。相比电动、气动驱动的截止阀，手动结构的截止阀无需额外配置动力源与控制线路，结构更简单，故障率更低，在无防爆要求、操作频次不高的管路场景中具备更高的性价比。建模过程中对各部件的配合公差做了合理预留，阀杆与填料函的间隙、阀瓣与阀座的同轴度、手轮与阀杆的连接配合均符合实际加工装配的公差要求，模型可直接用于虚拟装配验证、管路系统布局仿真，也可作为阀门类产品结构设计的参考模板，帮助设计人员快速完成同类型阀门的结构迭代与尺寸调整。
