卧式带支脚承压储运用罐体结构

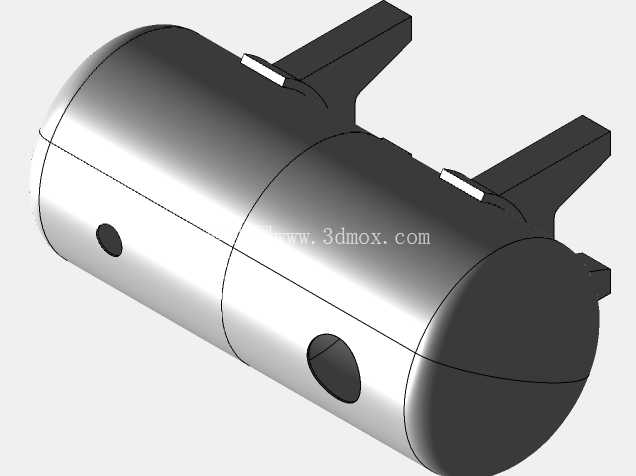

　　在中小型化工流体输送、实验室小型气液介质缓存、配套辅机稳压回路的场景里，这类卧式承压罐体的应用覆盖度非常高，不同于大型立式储罐的大容积存储定位，该结构更偏向小流量工况下的稳压、介质暂存与管路缓冲，很多时候会直接集成在撬装设备的机架层间，不需要额外做大型混凝土基础，适配紧凑型设备的布局需求。从结构设计逻辑来看，整体采用等径圆筒加两端标准椭圆形封头的组合形式，这种封头形式的应力分布均匀性远优于平盖结构，在相同承压等级下可以有效降低筒体壁厚，控制整体重量，筒身开设的两个径向开孔分别对应介质进出与检测仪表接口，开孔位置避开了筒体与封头的焊接热影响区，也没有设置在支脚的正上方区域，避免局部应力叠加给焊缝带来额外载荷。

　　筒体上方的两个一体式支脚是安装定位的核心结构，支脚采用斜撑式的截面设计，相比直板式支脚的抗倾覆能力更强，支脚的安装面预留了足够的螺栓穿设空间，两个支脚的跨距经过重心核算，满载状态下罐体的重心投影完全落在两个支脚的安装支撑面范围内，不会出现偏载倾覆的问题，支脚与筒体的连接采用全周角焊缝，焊脚尺寸匹配筒体壁厚，在建模阶段就做了焊缝处的圆角过渡处理，避免应力集中导致的疲劳失效。实际应用中，这类罐体的工作压力通常属于中低压范畴，筒身的开孔不需要额外做补强圈结构，因为开孔直径远小于筒体直径的1/2，通过筒体自身的壁厚余量即可满足开孔补强要求，接口的端面预留了标准法兰的安装定位止口，方便现场对接管路时快速找正，不需要额外做配焊调整。

　　从安装边界来看，罐体的轴向总长度、筒身外径、支脚安装面的高度、支脚的横向跨距都做了参数化约束，在三维建模过程中可以根据实际工况的容积需求快速调整筒身长度，不需要重新绘制封头与支脚结构，支脚上的安装孔采用长圆孔设计，允许安装时存在少量的位置偏差，降低现场安装的对位难度。很多工程人员在做小型撬装设备的布局时，会优先选用这类结构的罐体，一方面是卧式结构的重心更低，设备运行过程中的稳定性更好，另一方面支脚直接集成在筒体上，不需要额外设计安装托架，减少了整机的零件数量，也降低了装配环节的工作量。

　　在管路对接的设计上，两个径向接口的中心距经过管路走向优化，预留了足够的阀门安装与操作空间，不会出现阀门手轮与支脚或者筒身干涉的问题，接口的轴线垂直于筒体轴线，也垂直于支脚的安装平面，现场配管时可以直接沿水平或者垂直方向走管，减少弯头的使用量，降低管路的沿程阻力损失。需要注意的是，这类罐体在做三维建模时，筒体的焊缝位置做了清晰的分割线标识，方便后续出工程图时标注焊缝要求，封头与筒体的对接焊缝采用等厚度对接，没有出现错边的结构设计，从源头避免了焊接过程中出现未焊透或者应力集中的问题，支脚与筒体连接的位置也做了局部的加厚示意，对应实际生产中的贴板补强工艺，确保长期承压运行下连接位置的结构可靠性。
