HERMS法三罐式精酿啤酒酿造设备

这套三罐体结构的酿造设备，是基于热交换循环糖化工艺搭建的家酿/小型商酿场景用酿造单元，整体采用立式圆柱罐体布局，三个罐体并排布置时总横向占用宽度约1.8米，单罐直径控制在400毫米区间，罐体总高度含支脚约1.2米，安装时仅需预留单罐周边150毫米的操作空间用于阀门操作与管路连接，底部支脚采用可调式螺纹结构，可适配地面存在5毫米以内高低差的安装场景，无需额外做预埋找平处理，适合小型工作室、家庭酿酒空间、精酿门店后场这类面积有限的布设场景。

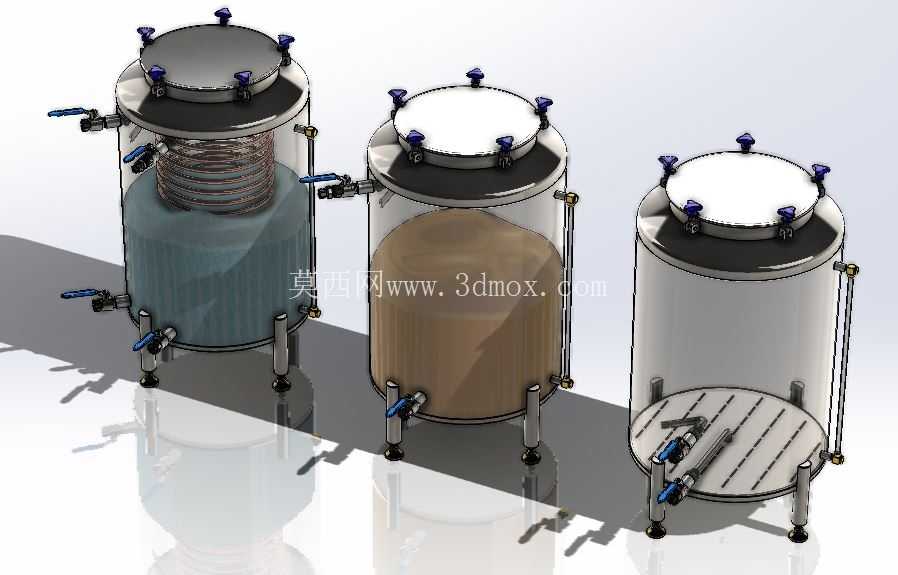

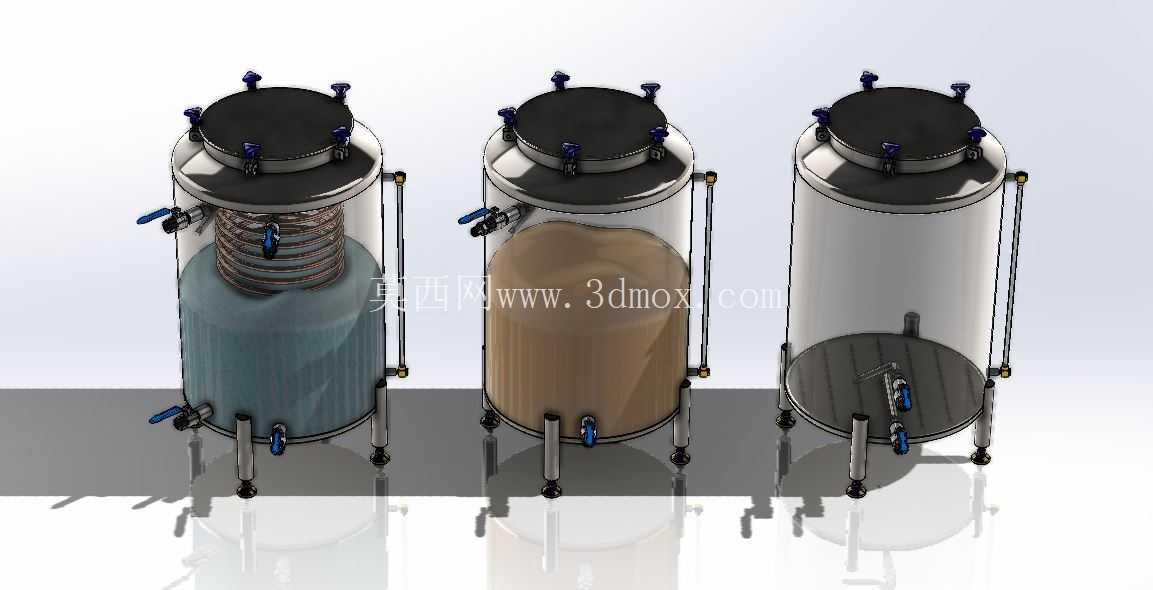

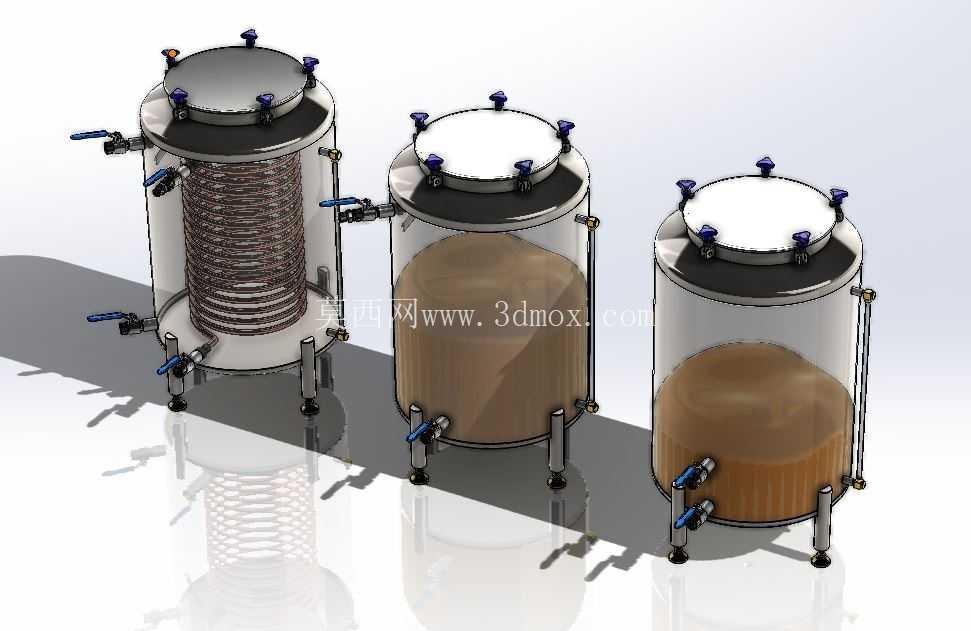

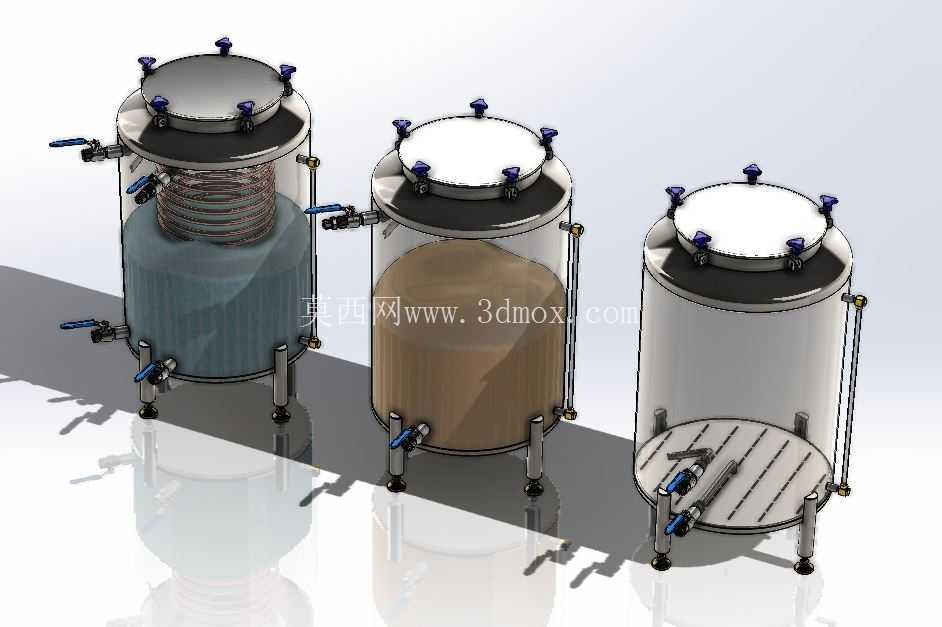

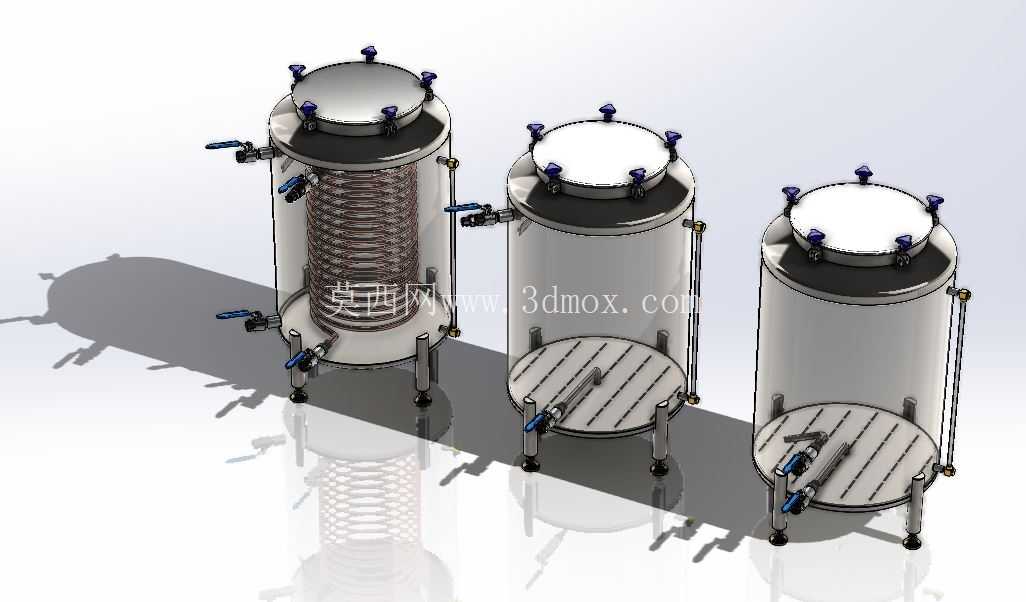

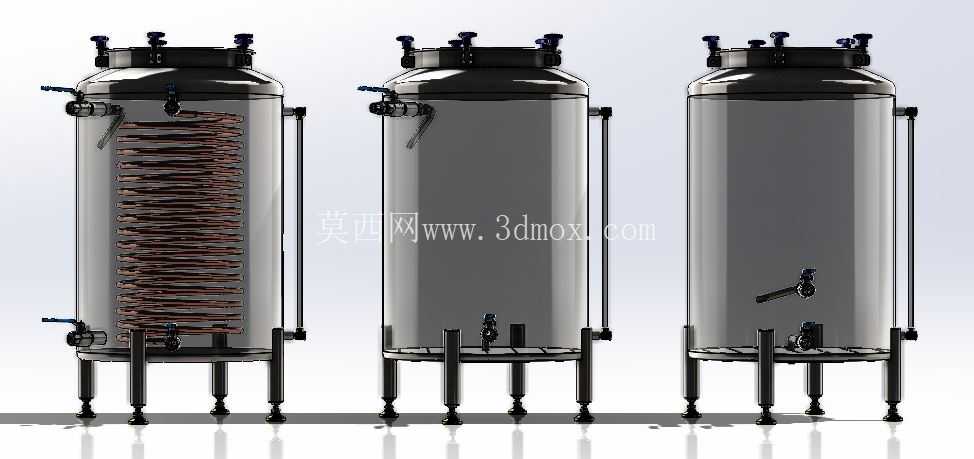

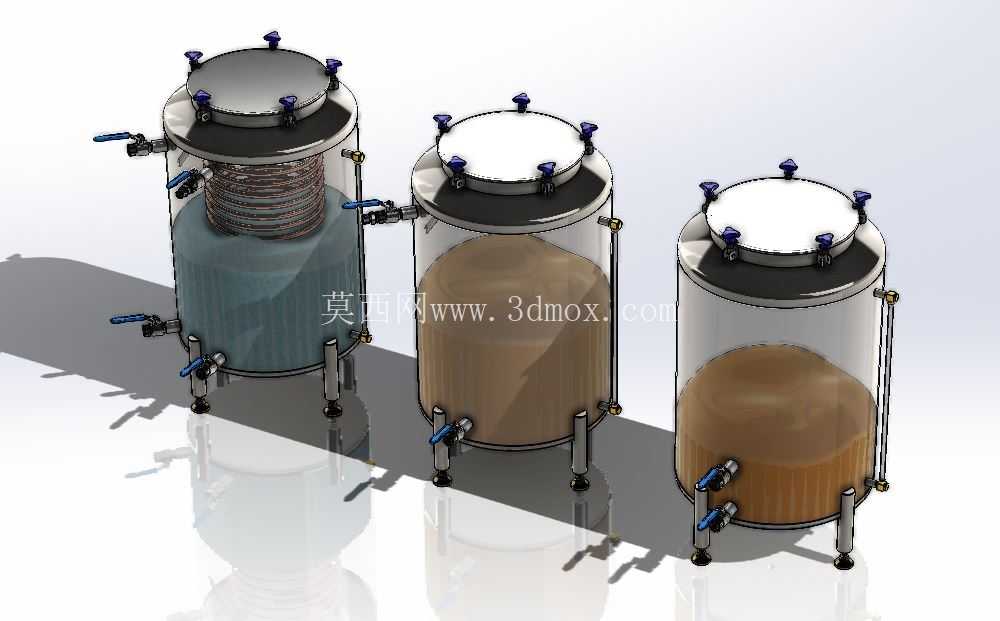

从功能划分来看，三个罐体分别承担糖化过滤、煮沸旋沉、发酵储酒的核心工序，其中最左侧罐体内部内置了多层螺旋式换热盘管，这也是HERMS工艺的核心结构——糖化过程中通过泵将麦汁在盘管内循环，利用盘管外的热水恒温层维持麦汁温度稳定，相比传统直接加热糖化的方式，能避免局部过热导致的麦汁焦糊问题，温度控制精度可稳定在±0.5℃区间，更适配对温度敏感的艾尔类精酿啤酒酿造需求。每个罐体顶部采用快开式人孔结构，人孔盖板通过周向均布的4组快开压把实现密封锁紧，无需额外工具即可快速开启，方便投放原料、清理罐内残渣，人孔盖板上预留了排气阀安装位，可根据工艺需求加装自动排气阀或者压力表，监测罐内压力状态。

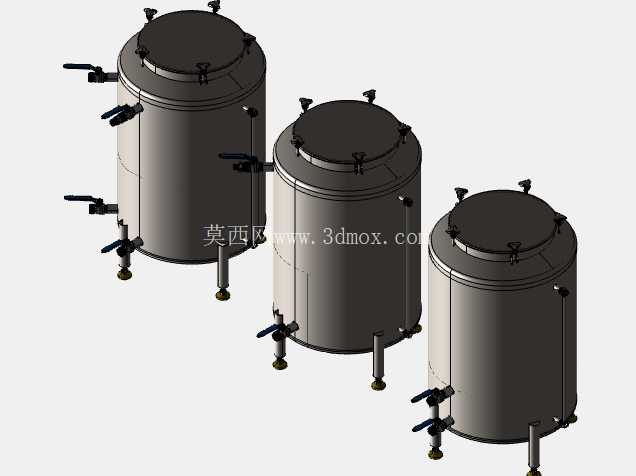

罐体侧面的管路接口全部采用侧装式卫生级快接接口，每个接口对应独立的球阀控制，从下到上分别排布出液口、取样口、回流口，阀门手柄全部朝向罐体外侧操作面，操作时无需探身到罐体缝隙内，单手握持即可完成开关调节，管路连接时可根据实际场地的布线需求，调整快接接头的朝向，适配左进右出或者右进左出的不同管路走向，降低现场安装的改造成本。罐体侧壁采用透明可视化设计，可直接观察罐内麦汁液位、发酵状态、麦汁澄清度，无需额外加装液位计，酿造过程中可直观判断各工序的进度，比如糖化阶段的麦汁过滤速度、煮沸阶段的泡沫高度、发酵阶段的酒体沉降情况，减少频繁开盖观察带来的杂菌污染风险。

罐体底部采用锥底过渡结构，锥角设计为120度，既可以保证麦汁、残糟能够完全从底部出液口排出，不会在罐底形成残留死角，也能避免锥角过陡导致的罐体总高度增加，适配低矮空间的安装需求。底部支脚与罐体之间采用焊接式连接盘固定，每个支脚底部配备橡胶防滑垫，既可以减少设备运行时的震动传导，也能避免支脚刮伤地面。三个罐体之间的连接管路采用模块化快接设计，不需要焊接作业，现场组装时仅需通过卡箍将对应管路连接即可，后期如果需要拓展罐体功能，比如增加额外的发酵罐、清酒罐，也可以直接在现有管路上拓展接口，不需要对原有罐体结构做改动。

从设计逻辑来看，这套设备没有采用复杂的一体化集成框架，而是采用独立罐体+独立支脚的结构，一方面是降低整体的运输成本，单个罐体重量控制在30公斤以内，两个人即可完成搬运就位，不需要动用吊装设备；另一方面是使用灵活性更高，用户可根据自身的酿造频次、工艺需求，选择单罐使用或者多罐组合使用，比如小批量试酿时仅用单个罐体即可完成全流程工序，大批量酿造时再将三个罐体串联使用，适配不同批次的酿造需求。罐体的密封结构全部采用食品级硅胶密封圈，耐温范围覆盖-20℃到120℃，可耐受煮沸阶段的高温麦汁，也能适配发酵阶段的低温冷藏需求，密封圈采用快装卡槽固定，拆卸更换时不需要拆解整个罐体结构，日常维护成本极低。

在实际使用场景中，这套设备既可以满足家庭精酿爱好者单次50升以内的酿造需求，也可以作为小型精酿门店的试验酿造设备，用于开发新的酒款，相比大型商酿设备，其投入成本更低，操作门槛更低，不需要复杂的PLC控制系统，通过手动阀门即可完成全流程操作，适合具备基础酿造知识的用户使用。设备的所有外露管路、阀门都采用卫生级结构设计，没有清洁死角，每次酿造完成后仅需通入热碱水循环冲洗，再用清水冲净即可完成清洁，不需要进入罐内人工 scrub 清洗，降低了日常维护的工作量。
